เน้น
หลอด LED การผลิตแผ่นวงจร
,การผลิตแผ่นวงจรหลายชั้น
,บอร์ดวงจรเมทัลคอร์หลายชั้น
-
ความหนาของบอร์ด0.2mm-6.0mm
-
Min. นาที. Line Width/Spacing ความกว้างของบรรทัด/ระยะห่าง0.1มม./0.1มม
-
สีหน้ากากประสานเขียว, ดำ, ขาว, น้ำเงิน, แดง
-
สีซิลค์สกรีนขาว ดำ เหลือง
-
นาที. ขนาดรู0.2มม
-
ค่าคงที่ไดอิเล็กตริก2.5-4.5
-
ขั้นต่ํา สะพานผ้าไหม0.1มม
-
วัสดุแกนโลหะ
-
Min. นาที. Solder Mask Bridge สะพานประสานหน้ากาก0.1มม
-
จำนวนเลเยอร์1-4 ชั้น
-
อุณหภูมิการทํางาน-40°C ถึง 150°C
-
ความสามารถในการนําความร้อน1.0-8.0 วัตต์/เอ็มเค
-
ความหนาของทองแดง1OZ-6OZ
-
ปลายผิวHASL, ENIG, OSP, Immersion Silver, Immersion Tin
-
สถานที่กำเนิดจีน
-
ชื่อแบรนด์XHT
-
ได้รับการรับรองISO、IATF16949、RoSH
-
หมายเลขรุ่นเอ็กซ์เอชที-พีซีบี-803
-
จำนวนสั่งซื้อขั้นต่ำค่าขั้นต่ำต่ำ
-
รายละเอียดการบรรจุกล่องกระดาษแข็งพร้อมถุงฟองอากาศ
-
เวลาการส่งมอบ5-8 วัน
-
เงื่อนไขการชำระเงินT/T, Western Union, MoneyGram
-
สามารถในการผลิต10,000 ชิ้น / วัน

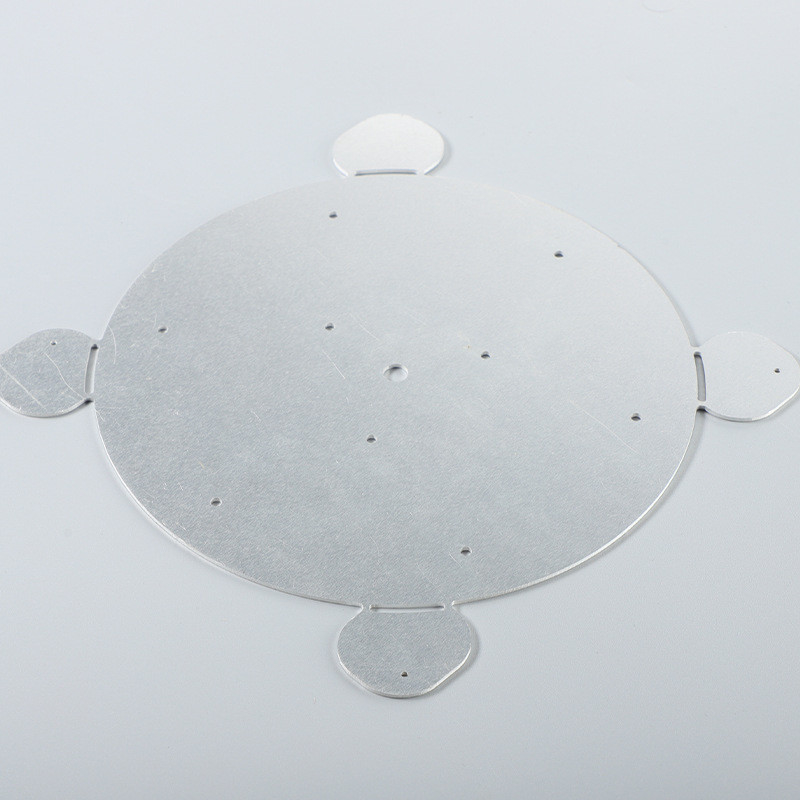

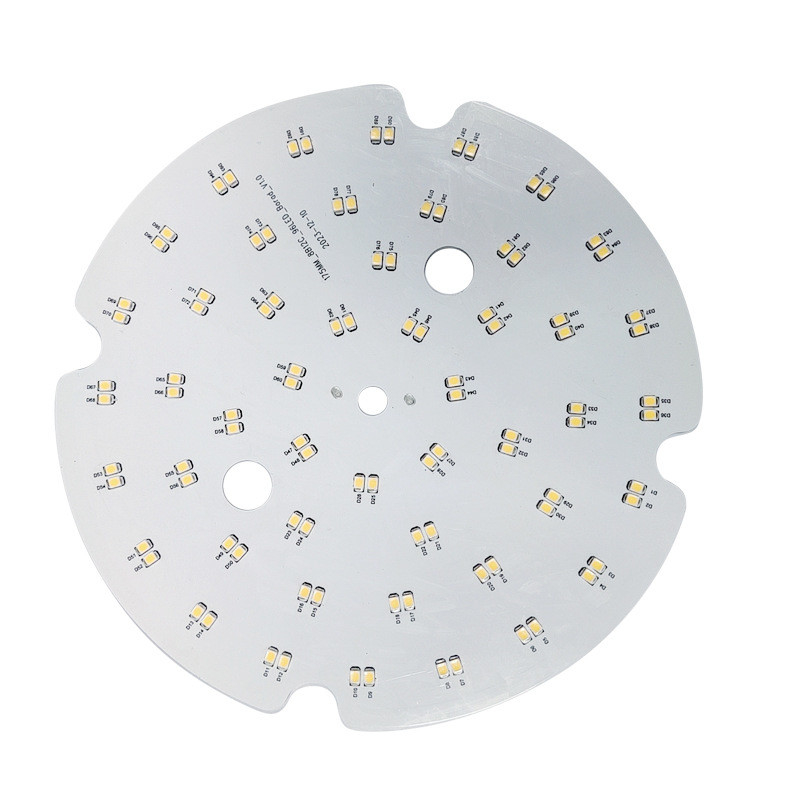

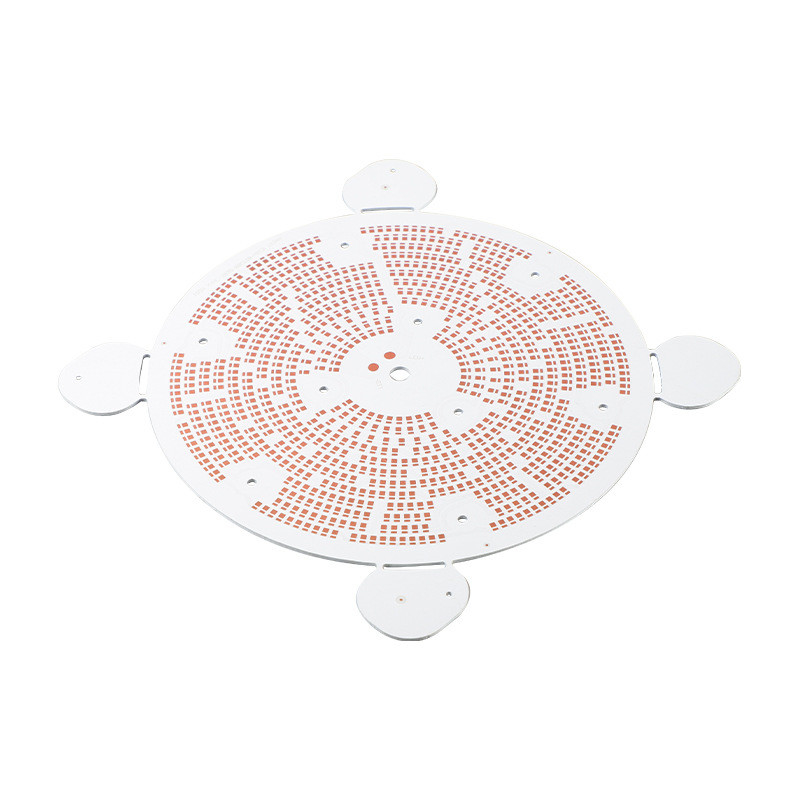

การผลิตแผ่นวงจรอัลลูมิเนียมแบบหมุนเร็ว สําหรับไฟ LED PCB
การผลิตแผงวงจรอลูมิเนียมแบบ Quick Turn สำหรับ PCB หลอดไฟ LED
แผงวงจรอลูมิเนียมคืออะไร?
แผงวงจรอะลูมิเนียม หรือเรียกอีกอย่างว่า PCB อะลูมิเนียม เป็นแผงวงจรพิมพ์ (PCB) ชนิดหนึ่งที่ใช้ฐานเป็นอะลูมิเนียมแทนไฟเบอร์กลาสหรืออีพอกซีแบบเดิม PCB อะลูมิเนียมขึ้นชื่อในเรื่องการนำความร้อนที่ยอดเยี่ยม ทำให้เหมาะสำหรับการใช้งานที่ต้องการการระบายความร้อนอย่างมีประสิทธิภาพ เช่น ไฟ LED อุปกรณ์ไฟฟ้า และระบบยานยนต์
การใช้อลูมิเนียมเป็นวัสดุฐานช่วยให้ถ่ายเทความร้อนออกจากส่วนประกอบสำคัญได้ดีขึ้น ส่งผลให้มีความน่าเชื่อถือและประสิทธิภาพที่ดีขึ้น นอกจากนี้ PCB อลูมิเนียมยังมีน้ำหนักเบาและสามารถผลิตด้วยพื้นผิวที่หลากหลายเพื่อตอบสนองความต้องการการใช้งานเฉพาะ
โดยรวมแล้ว แผงวงจรอลูมิเนียมนำเสนอโซลูชันอันน่าสนใจสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ต้องการการจัดการความร้อนที่มีประสิทธิภาพและความน่าเชื่อถือสูง
ผู้ผลิต PCB มืออาชีพในประเทศจีน
เราผลิต PCB แกนโลหะจำนวนมากในโรงงานผลิตของเรา รวมถึง PCB แกนอลูมิเนียมและแกนทองแดง
บริษัทของเรามีความสามารถในการผลิต PCB ระดับชั้นนำและมอบแผงวงจรพิมพ์คุณภาพสูงและประสิทธิภาพสูงให้กับลูกค้า เรามีอุปกรณ์การผลิตขั้นสูงและทีมงานด้านเทคนิคเพื่อตอบสนองความต้องการของลูกค้าสำหรับ PCB ที่ซับซ้อนต่างๆ
ประการแรก เรามีอุปกรณ์การผลิตขั้นสูง โรงงานของเรามีสายการผลิต PCB ที่ทันสมัยที่สุด อุปกรณ์เหล่านี้สามารถตอบสนองความต้องการด้านการออกแบบ PCB ของลูกค้าได้อย่างแม่นยำ และรับประกันคุณภาพและความเสถียรของผลิตภัณฑ์
ประการที่สอง เรามีทีมงานด้านเทคนิคที่เป็นมืออาชีพ ทีมวิศวกรของเรามีประสบการณ์มากมายในด้านการออกแบบและการผลิต PCB และสามารถให้การสนับสนุนทางเทคนิคอย่างครบวงจรแก่ลูกค้า ไม่ว่าจะเป็นในขั้นตอนการออกแบบ PCB หรือระหว่างกระบวนการผลิต เราก็สามารถให้คำแนะนำและโซลูชั่นระดับมืออาชีพแก่ลูกค้าเพื่อให้แน่ใจว่าผลิตภัณฑ์จะมีประสิทธิภาพและความน่าเชื่อถือสูงสุด
นอกจากนี้ เรายังให้ความสำคัญกับการจัดการคุณภาพอีกด้วย โดยเราปฏิบัติตามมาตรฐานระบบการจัดการคุณภาพระดับสากลอย่างเคร่งครัด เพื่อให้แน่ใจว่า PCB ทุกแผ่นเป็นไปตามข้อกำหนดและมาตรฐานของลูกค้า เราใช้เครื่องมือทดสอบขั้นสูงและกระบวนการควบคุมคุณภาพที่เข้มงวดเพื่อดำเนินการทดสอบและตรวจสอบ PCB แต่ละแผ่นอย่างครอบคลุมเพื่อให้แน่ใจถึงคุณภาพและความเสถียรของผลิตภัณฑ์
ในที่สุด เราก็สามารถตอบสนองความต้องการของลูกค้าสำหรับ PCB ที่ซับซ้อนต่างๆ ได้ ไม่ว่าจะเป็น PCB ชั้นเดียว สองชั้น หรือหลายชั้น ไม่ว่าจะเป็น PCB แบบแข็ง ยืดหยุ่น หรือแข็ง-ยืดหยุ่น เราก็สามารถมอบโซลูชันที่ปรับแต่งได้คุณภาพสูงให้กับลูกค้าได้ นอกจากนี้ เรายังสามารถตอบสนองความต้องการการผลิต PCB ของลูกค้าสำหรับข้อกำหนดกระบวนการพิเศษ เช่น รูทึบและรูฝัง อิมพีแดนซ์ที่ควบคุมได้ วัสดุพิเศษ เป็นต้น
โดยสรุปแล้ว เรามีความสามารถในการผลิต PCB ที่แข็งแกร่ง และสามารถจัดหาแผงวงจรพิมพ์คุณภาพสูงและประสิทธิภาพสูงให้กับลูกค้าได้ เราจะยังคงลงทุนทรัพยากรและพลังงานเพิ่มเติมเพื่อปรับปรุงความสามารถในการผลิตของเราอย่างต่อเนื่อง และมอบผลิตภัณฑ์และบริการที่ดีกว่าให้กับลูกค้า
| กระบวนการ | รายการ | ความสามารถของกระบวนการ | |
| ข้อมูลพื้นฐาน | ความสามารถในการผลิต | จำนวนชั้น | 1-30 ชั้น |
| โค้งคำนับและบิด | 0.75% มาตรฐาน, 0.5% ขั้นสูง | ||
| ขนาด PCB สำเร็จรูปขั้นต่ำ | 10 x 10มม. (0.4 x 0.4") | ||
| ขนาด PCB สำเร็จรูปสูงสุด | 530 x 1000 มม. (20.9 x 47.24 นิ้ว) | ||
| การกดหลายครั้งสำหรับช่องเจาะแบบปิด/ฝัง | รอบการกดหลายครั้ง≤3ครั้ง | ||
| ความหนาของบอร์ดสำเร็จรูป | 0.3 ~ 7.0 มม. (8 ~ 276 มิล) | ||
| ความคลาดเคลื่อนของความหนาของแผ่นสำเร็จรูป | +/-10% มาตรฐาน, +/-0.1 มม. ขั้นสูง | ||
| ผิวสำเร็จ | HASL, HASL ปราศจากสารตะกั่ว, ทองแฟลช, ENIG, การชุบทองแข็ง, OSP, ดีบุกแช่, เงินแช่ ฯลฯ | ||
| ผิวสำเร็จแบบเลือกได้ | ENIG+นิ้วทอง, แฟลชทอง+นิ้วทอง | ||
| ประเภทวัสดุ | FR4, อลูมิเนียม, CEM, Rogers, PTFE, Nelco, โพลิอิไมด์/โพลีเอสเตอร์ ฯลฯ | ยังสามารถสั่งซื้อวัสดุได้ตามความต้องการ | |
| แผ่นทองแดง | 1/3ออนซ์ ~ 10ออนซ์ | ||
| ประเภทพรีเพร็ก | FR4 พรีเพร็ก, LD-1080 (HDI) | 106, 1080, 2116, 7628 ฯลฯ.. | |
| ทดสอบความน่าเชื่อถือ | ความแข็งแรงของการลอก | 7.8นิวตัน/ซม. | |
| ความสามารถในการติดไฟ | 94V-0 | ||
| การปนเปื้อนของไอออนิก | ≤1ug/cm² | ||
| ความหนาฉนวนไฟฟ้าขั้นต่ำ | 0.075มม.(3มิล) | ||
| ความคลาดเคลื่อนของอิมพีแดนซ์ | +/-10%, ขั้นต่ำสามารถควบคุมได้ +/-7% | ||
| การถ่ายโอนภาพชั้นในและชั้นนอก | ความสามารถของเครื่องจักร | เครื่องขัดพื้น | ความหนาของวัสดุ: 0.11 ~ 3.2 มม. (4.33 มิล ~ 126 มิล) |
| ขนาดวัสดุ: ขั้นต่ำ 228 x 228 มม. (9 x 9") | |||
| เครื่องเคลือบ, เครื่องฉายภาพ | ความหนาของวัสดุ: 0.11 ~ 6.0 มม. (4.33 ~ 236มิล) | ||
| ขนาดวัสดุ: ต่ำสุด 203 x 203 มม. (8 x 8 นิ้ว) สูงสุด 609.6 x 1,200 มม. (24 x 30 นิ้ว) | |||
| เส้นแกะสลัก | ความหนาของวัสดุ: 0.11 ~ 6.0 มม. (4.33 มิล ~ 236 มิล) | ||
| ขนาดวัสดุ: ขั้นต่ำ 177 x 177 มม. (7 x 7") | |||
| ความสามารถของกระบวนการชั้นใน | ความกว้าง/ระยะห่างระหว่างเส้นขั้นต่ำ | 0.075/0.075มม.(3/3มิล) | |
| ระยะห่างขั้นต่ำจากขอบรูถึงตัวนำ | 0.2มม.(8มิล) | ||
| แหวนวงแหวนชั้นในขั้นต่ำ | 0.1มม.(4มิล) | ||
| ระยะห่างขั้นต่ำในการแยกชั้นใน | 0.25 มม. (10 มิล) มาตรฐาน, 0.2 มม. (8 มิล) ขั้นสูง | ||
| ระยะห่างขั้นต่ำจากขอบบอร์ดถึงตัวนำไฟฟ้า | 0.2มม.(8มิล) | ||
| ความกว้างช่องว่างระหว่างสายดินทองแดงขั้นต่ำ | 0.127มม.(5มิล) | ||
| ความหนาของทองแดงไม่สมดุลสำหรับแกนใน | สูง/1ออนซ์, 1/2ออนซ์ | ||
| ความหนาทองแดงสำเร็จรูปสูงสุด | 10ออนซ์ | ||
| ความสามารถของกระบวนการชั้นนอก | ความกว้าง/ระยะห่างของเส้นด้านนอกขั้นต่ำ | 0.075/0.075มม.(3/3มิล) | |
| ขนาดแผ่นรูขั้นต่ำ | 0.3มม.(12มิล) | ||
| ความสามารถของกระบวนการ | ขนาดช่องเต็นท์สูงสุด | 5 x 3 มม. (196.8 x 118 มิล) | |
| ขนาดรูสำหรับกางเต็นท์สูงสุด | 4.5มม. (177.2มิล) | ||
| ความกว้างพื้นที่กางเต็นท์ขั้นต่ำ | 0.2มม.(8มิล) | ||
| วงแหวนขั้นต่ำ | 0.1มม.(4มิล) | ||
| ระยะพิทช์ BGA ขั้นต่ำ | 0.5มม.(20มิล) | ||
| เอโอไอ | ความสามารถของเครื่องจักร | ออร์โบเทค SK-75 เอโอไอ | ความหนาของวัสดุ: 0.05 ~ 6.0 มม. (2 ~ 236.2 มิล) |
| ขนาดวัสดุ: สูงสุด 597 ~ 597มม. (23.5 x 23.5") | |||
| เครื่องออร์โบเทคเวส | ความหนาของวัสดุ: 0.05 ~ 6.0 มม. (2 ~ 236.2 มิล) | ||
| ขนาดวัสดุ: สูงสุด 597 ~ 597มม. (23.5 x 23.5") | |||
| การเจาะ | ความสามารถของเครื่องจักร | เครื่องเจาะ MT-CNC2600 | ความหนาของวัสดุ: 0.11 ~ 6.0 มม. (4.33 ~ 236มิล) |
| ขนาดวัสดุ: สูงสุด 470 ~ 660 มม. (18.5 x 26") | |||
| ขนาดดอกสว่านขั้นต่ำ: 0.2มม. (8มิล) | |||
| ความสามารถของกระบวนการ | ขนาดดอกสว่านเจาะกระแทกขั้นต่ำ | 0.55มม.(21.6มิล) | |
| อัตราส่วนภาพสูงสุด (ขนาดกระดานสำเร็จรูปเทียบกับขนาดดอกสว่าน) | 12:01 | ||
| ความคลาดเคลื่อนของตำแหน่งรู (เมื่อเปรียบเทียบกับ CAD) | +/-3ล้าน | ||
| เจาะรูเคาน์เตอร์ | PTH&NPTH, มุมด้านบน 130°, เส้นผ่านศูนย์กลางด้านบน <6.3 มม. | ||
| ระยะห่างขั้นต่ำจากขอบรูถึงตัวนำ | 0.2มม.(8มิล) | ||
| ขนาดดอกสว่านสูงสุด | 6.5มม.(256มิล) | ||
| ขนาดช่องการตีหลายครั้งขั้นต่ำ | 0.45มม.(17.7มิล) | ||
| ความคลาดเคลื่อนของขนาดรูสำหรับการกดพอดี | +/-0.05มม.(+/-2มิล) | ||
| ความคลาดเคลื่อนของขนาดช่อง PTH ขั้นต่ำ | +/-0.15มม.(+/-6มิล) | ||
| ความคลาดเคลื่อนของขนาดช่อง NPTH ขั้นต่ำ | +/-2มม.(+/-78.7มิล) | ||
| ระยะห่างขั้นต่ำจากขอบรูถึงตัวนำไฟฟ้า (ช่องมองภาพแบบบังตา) | 0.23มม.(9มิล) | ||
| ขนาดสว่านเลเซอร์ขั้นต่ำ | 0.1มม.(+/-4มิล) | ||
| มุมและเส้นผ่านศูนย์กลางของรูเคาน์เตอร์ซิงก์ | ด้านบน 82,90,120° | ||
| กระบวนการแบบเปียก | ความสามารถของเครื่องจักร | สายการชุบแผงและรูปแบบ | ความหนาของวัสดุ: 0.2 ~ 7.0 มม. (8 ~276 มิล) |
| ขนาดวัสดุ: สูงสุด 610 x 762 มม. (24 x 30 นิ้ว) | |||
| เครื่องขัดแต่งขอบ | ความหนาของวัสดุ: 0.2 ~ 7.0 มม. (8 ~276 มิล) | ||
| ขนาดวัสดุ: ขั้นต่ำ 203 x 203 มม. (8" x 8") | |||
| ดีสเมียร์ไลน์ | ความหนาของวัสดุ: 0.2มม. ~ 7.0มม. (8 ~276มิล) | ||
| ขนาดวัสดุ: สูงสุด 610 x 762 มม. (24 x 30 นิ้ว) | |||
| สายการชุบดีบุก | ความหนาของวัสดุ: 0.2 ~ 3.2 มม. (8 ~126มิล) | ||
| ขนาดวัสดุ: สูงสุด 610 x 762 มม. (24 x 30 นิ้ว) | |||
| ความสามารถของกระบวนการ | ความหนาของผนังรูทองแดง | มาตรฐานเฉลี่ย 25um(1mil) | |
| ความหนาของทองแดงสำเร็จรูป | ≥18ไมโครเมตร(0.7มิล) | ||
| ความกว้างเส้นขั้นต่ำสำหรับการทำเครื่องหมายแกะสลัก | 0.2มม.(8มิล) | ||
| น้ำหนักทองแดงสำเร็จรูปสูงสุดสำหรับชั้นในและชั้นนอก | 7ออนซ์ | ||
| ความหนาของทองแดงต่างกัน | สูง/1ออนซ์,1/2ออนซ์ | ||
| หน้ากากประสานและซิลค์สกรีน | ความสามารถของเครื่องจักร | เครื่องขัดพื้น | ความหนาของวัสดุ: 0.5 ~ 7.0 มม. (20 ~ 276มิล) |
| ขนาดวัสดุ: ขั้นต่ำ 228 x 228 มม. (9 x 9") | |||
| ผู้เปิดเผย | ความหนาของวัสดุ: 0.11 ~ 7.0 มม. (4.3 ~ 276 มิล) | ||
| ขนาดวัสดุ: สูงสุด 635 x 813 มม. (25 x 32 นิ้ว) | |||
| พัฒนาเครื่องจักร | ความหนาของวัสดุ: 0.11 ~ 7.0 มม. (4.3 ~ 276 มิล) | ||
| ขนาดวัสดุ: ขั้นต่ำ 101 x 127 มม. (4 x 5") | |||
| สี | สีหน้ากากประสาน | สีเขียว, สีเขียวด้าน, สีเหลือง, สีดำ, สีน้ำเงิน, สีแดง, สีขาว | |
| สีซิลค์สกรีน | สีขาว, สีเหลือง, สีดำ, สีฟ้า | ||
| ความสามารถของหน้ากากประสาน | การเปิดหน้ากากประสานขั้นต่ำ | 0.05มม.(2มิล) | |
| ขนาดเสียบสูงสุด | 0.65มม. (25.6มิล) | ||
| ความกว้างขั้นต่ำสำหรับการครอบคลุมเส้นโดย S/M | 0.05มม.(2มิล) | ||
| ความกว้างขั้นต่ำของตำนานหน้ากากประสาน | 0.2 มม. (8 มิล) มาตรฐาน, 0.17 มม. (7 มิล) ขั้นสูง | ||
| ความหนาของหน้ากากบัดกรีขั้นต่ำ | 10um(0.4มิล) | ||
| ความหนาของหน้ากากประสานสำหรับการกางเต็นท์ผ่าน | 10um(0.4มิล) | ||
| ความกว้าง/ระยะห่างของเส้นน้ำมันคาร์บอนขั้นต่ำ | 0.25/0.35มม.(10/14มิล) | ||
| ตัวติดตามคาร์บอนขั้นต่ำ | 0.06มม.(2.5มิล) | ||
| รอยเส้นน้ำมันคาร์บอนขั้นต่ำ | 0.3มม.(12มิล) | ||
| ระยะห่างขั้นต่ำจากลายคาร์บอนถึงแผ่นรอง | 0.25มม.(10มิล) | ||
| ความกว้างขั้นต่ำสำหรับเส้น/แผ่นปิดหน้ากากแบบลอกออกได้ | 0.15มม.(6มิล) | ||
| ความกว้างของสะพานหน้ากากบัดกรีขั้นต่ำ | 0.1มม.(4มิล)) | ||
| ความแข็งของหน้ากากประสาน | 6ชม. | ||
| ความสามารถในการลอกหน้ากากออกได้ | ระยะห่างขั้นต่ำจากรูปแบบมาส์กแบบลอกออกได้ไปจนถึงแผ่นรอง | 0.3มม.(12มิล) | |
| ขนาดสูงสุดของรูเต็นท์หน้ากากแบบลอกออกได้ (โดยการพิมพ์สกรีน) | 2มม.(7.8มิล) | ||
| ขนาดสูงสุดของรูเต็นท์หน้ากากแบบลอกออกได้ (โดยการพิมพ์อลูมิเนียม) | 4.5มม. | ||
| ความหนาของมาส์กที่สามารถลอกออกได้ | 0.2 ~ 0.5 มม. (8 ~20มิล) | ||
| ความสามารถในการพิมพ์สกรีน | ความกว้างเส้นซิลค์สกรีนขั้นต่ำ | 0.11มม. (4.5มิล) | |
| ความสูงเส้นซิลค์สกรีนขั้นต่ำ | 0.58มม.(23มิล) | ||
| ระยะห่างขั้นต่ำจากคำอธิบายถึงแผ่นรอง | 0.17มม.(7มิล) | ||
| ผิวสำเร็จ | ความสามารถในการตกแต่งพื้นผิว | ความยาวสูงสุดของนิ้วทอง | 50มม.(2") |
| อีนิก | นิกเกิล 3 ~ 5um(0.11 ~ 197mil) ทองคำ 0.025 ~ 0.1um(0.001 ~ 0.004mil) | ||
| นิ้วทอง | นิกเกิล 3 ~ 5um(0.11 ~ 197mil) ทองคำ 0.25 ~ 1.5um(0.01 ~ 0.059mil) | ||
| แฮสแอล | 0.4um(0.016มิล) ผงตะกั่ว/ตะกั่ว | ||
| เครื่อง HASL | ความหนาของวัสดุ: 0.6 ~ 4.0 มม. (23.6 ~ 157 มิล) | ||
| ขนาดวัสดุ: 127 x 127mm ~ 508 x 635mm(5 x 5" ~ 20 x 25") | |||
| การชุบทองแบบแข็ง | 1-5u" | ||
| ดีบุกแช่ | 0.8 ~ 1.5um(0.03 ~ 0.059mil) ดีบุก | ||
| การแช่เงิน | 0.1 ~ 0.3um(0.004 ~ 0.012mil) Ag | ||
| โอเอสพี | 0.2 ~ 0.5ไมโครเมตร (0.008 ~ 0.02มิล) | ||
| ทดสอบทางอีเล็คทรอนิกส์ | ความสามารถของเครื่องจักร | เครื่องทดสอบการบินแบบโพรบ | ความหนาของวัสดุ: 0.4 ~ 6.0 มม. (15.7 ~ 236มิล) |
| ขนาดวัสดุ: สูงสุด 498 x 597 มม. (19.6 ~ 23.5") | |||
| ระยะห่างขั้นต่ำจากแผ่นทดสอบถึงขอบบอร์ด | 0.5มม.(20มิล) | ||
| ความต้านทานการนำไฟฟ้าขั้นต่ำ | 5Ω | ||
| ค่าความต้านทานฉนวนสูงสุด | 250มิลลิโอห์ม | ||
| แรงดันทดสอบสูงสุด | 500โวลต์ | ||
| ขนาดแผ่นทดสอบขั้นต่ำ | 0.15มม.(6มิล) | ||
| ระยะห่างระหว่างแผ่นทดสอบกับแผ่นทดสอบขั้นต่ำ | 0.25มม.(10มิล) | ||
| กระแสไฟทดสอบสูงสุด | 200มิลลิแอมป์ | ||
| การสร้างโปรไฟล์ | ความสามารถของเครื่องจักร | ประเภทการสร้างโปรไฟล์ | การกำหนดเส้นทาง NC, การตัดแบบ V, แท็บสล็อต, รูปั๊ม |
| เครื่องเร้าเตอร์ NC | ความหนาของวัสดุ: 0.05 ~ 7.0 มม. (2 ~ 276มิล) | ||
| ขนาดวัสดุ: สูงสุด 546 x 648 มม. (21.5 x 25.5 นิ้ว) | |||
| เครื่องตัดรูปตัววี | ความหนาของวัสดุ: 0.6 ~ 3.0 มม. (23.6 ~ 118 มิล) | ||
| ความกว้างสูงสุดของวัสดุสำหรับการตัดแบบ V: 457 มม. (18") | |||
| ความสามารถของกระบวนการ | ขนาดบิตการกำหนดเส้นทางขั้นต่ำ | 0.6มม.(23.6มิล) | |
| ความคลาดเคลื่อนของโครงร่างขั้นต่ำ | +/-0.1มม.(+/-4มิล) | ||
| แบบตัดมุม V | 20°, 30°, 45°, 60° | ||
| ความคลาดเคลื่อนของมุมตัดแบบ V | +/-5° | ||
| ค่าความคลาดเคลื่อนของการลงทะเบียนแบบ V-cut | +/-0.1มม.(+/-4มิล) | ||
| ระยะห่างระหว่างนิ้วทองขั้นต่ำ | +/-0.15มม.(+/-6มิล) | ||
| ความคลาดเคลื่อนของมุมเอียง | +/-5° | ||
| การเอียงขอบยังคงความคลาดเคลื่อนของความหนา | +/-0.127มม.(+/-5มิล) | ||
| รัศมีภายในขั้นต่ำ | 0.4มม.(15.7มิล) | ||
| ระยะห่างขั้นต่ำจากตัวนำไฟฟ้าถึงโครงร่าง | 0.2มม.(8มิล) | ||
| ความคลาดเคลื่อนของความลึกของการคว้านรูเคาน์เตอร์ซิงก์/การคว้านรูเคาน์เตอร์ | +/-0.1มม.(+/-4มิล) | ||
