Flying Probe HDI Flexibility  PCB Fabrication With Customized Design

Flying Probe HDI ความยืดหยุ่น PCB การผลิตด้วยการออกแบบที่กําหนดเอง

  • เน้น

    ความยืดหยุ่น การประกอบ PCB SMT

    ,

    การออกแบบที่กําหนดเอง SMT PCB ประชุม

    ,

    ความยืดหยุ่น PCB การติดตั้งพื้นผิว

  • ชื่อสินค้า
    Flying Probe HDI ความยืดหยุ่น PCB การผลิตด้วยการออกแบบที่กําหนดเอง
  • การบํารุงผิว
    HASL-LF/OSP/ENIG เป็นต้น
  • หน้ากากประสาน
    เขียว, ขาว, ดำ, เขียว, น้ำเงิน, แดง, เขียวหรือสีอื่น ๆ ตามที่คุณต้องการ, เขียว / น้ำเงิน, เขียวดำ Bu
  • ใบรับรอง
    ISO9001/ISO14001/CE/ROHS
  • บริการทดสอบ
    การทดสอบทางไฟฟ้า 100%, Fly-probe, การทดสอบฟังก์ชั่น, การทดสอบ E 100%, การทดสอบ Flying Probe
  • ประเภทของบริการ
    บริการ Pcb อิเล็กทรอนิกส์แบบกำหนดเอง
  • สถานที่กำเนิด
    จีน
  • ชื่อแบรนด์
    XHT
  • ได้รับการรับรอง
    ISO、IATF16949、RoSH、CE
  • หมายเลขรุ่น
    FR4 PCB-20
  • จำนวนสั่งซื้อขั้นต่ำ
    ไม่มีขั้นต่ำ
  • รายละเอียดการบรรจุ
    กล่องที่มีถุงโฟม
  • เวลาการส่งมอบ
    5-8 วันทําการ
  • เงื่อนไขการชำระเงิน
    T/T, Western Union, MoneyGram
  • สามารถในการผลิต
    600000+ ชิ้น/ปาก

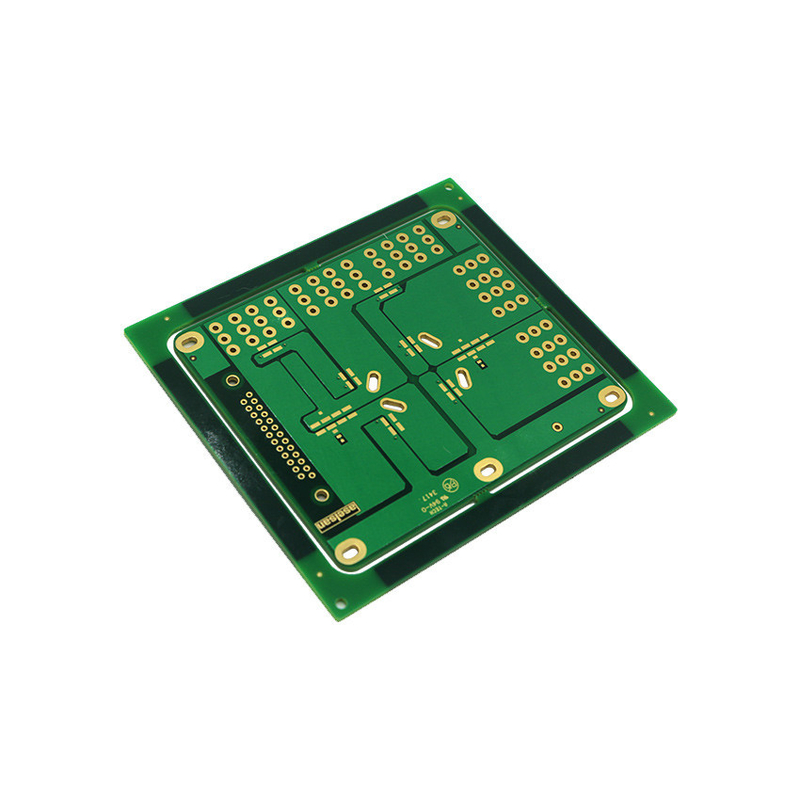

Flying Probe HDI ความยืดหยุ่น PCB การผลิตด้วยการออกแบบที่กําหนดเอง

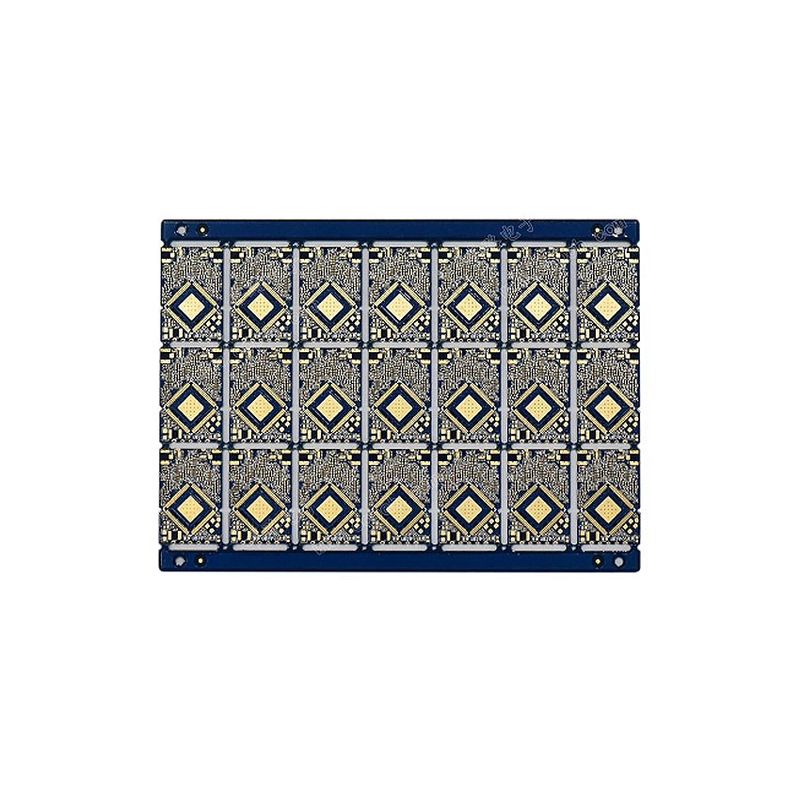

Flying Probe HDI ความยืดหยุ่น PCB การผลิตด้วยการออกแบบที่กําหนดเอง





วิธีตรวจสอบ PCB



วิธีการตรวจสอบ PCB ประกอบด้วยการตรวจสอบออปติกลักษณะและการทดสอบเส้นทางไฟฟ้า
AOI (Auto Optical Inspection)
มันเป็นระบบการจําแนกแสงอัตโนมัติ โดยพิจารณาประสิทธิภาพการผลิต และความแม่นยําของการตรวจการใช้อุปกรณ์การระบุทางแสงเพื่อแทนที่การตรวจสอบทางสายตา (Visual Inspection) เป็นกระบวนการพื้นฐานมากหลักการของ AOI คือการบันทึกไฟล์ภาพมาตรฐานในอุปกรณ์ก่อน, ใช้ไฟล์ภาพเพื่อทําการเปรียบเทียบทางแสงกับวัตถุที่วัดและกําหนดโดยอัตโนมัติว่าความผิดพลาดของวัตถุที่วัดเกินมาตรฐานการซ่อมแซมหรือใช้เสีย เนื่องจากวงจรในแผ่นวงจรจะดีขึ้นเรื่อยๆ มันได้เกินขอบเขตที่ตามนุษย์สามารถพบได้อุปกรณ์ AOI ของ HDI PCB ส่วนใหญ่ใช้ในการตรวจสอบและเปรียบเทียบชั้นวงจร, และเปรียบเทียบว่ามีการกะทะมากเกินไปหรือน้อยเกินไป หรือความเสียหาย เช่นการชน .





การใช้งานในอุตสาหกรรม



การใช้งานในอุตสาหกรรมพลังงานสูงของ HDI PCBs เป็นเรื่องปกติองค์ประกอบอิเล็กทรอนิกส์เหล่านี้ควบคุมกลไกที่ใช้ในโรงงานและสถานที่ผลิต และต้องทนต่อสภาพที่ยากลําบากที่พบกันทั่วไปในอุปกรณ์อุตสาหกรรมซึ่งอาจรวมถึงสารเคมีที่รุนแรง เครื่องจักรที่สั่นและการจัดการที่หยาบคาย
ในสภาพแวดล้อมที่มีความท้าทายอย่างรวดเร็วดังกล่าว มาตรฐานอุตสาหกรรมก็เข้มงวดเท่ากัน ปัจจุบัน PCB HDI ทองแดงหนา (หนากว่า PCB ออนซ์มาตรฐาน) มักจะเห็นในการใช้งานอื่น ๆPCB HDI นี้เป็นประโยชน์สําหรับการใช้งานอุตสาหกรรมปัจจุบันสูงและชาร์จแบตเตอรี่.
1อุปกรณ์อุตสาหกรรม: เครื่องเจาะและเครื่องพิมพ์จํานวนมากที่ใช้ในการผลิตทํางานโดยใช้อิเล็กทรอนิกส์ที่ควบคุมโดย PCB HDI
2อุปกรณ์การวัด: อุปกรณ์ที่ใช้ในการวัดและควบคุมความดัน อุณหภูมิและตัวแปรอื่น ๆ ในกระบวนการผลิตอุตสาหกรรม
3อุปกรณ์พลังงาน: อินเวอร์เตอร์พลังงาน DC-AC อุปกรณ์ผลิตพลังงานประกอบแสงอาทิตย์และอุปกรณ์ควบคุมพลังงานอื่น ๆ





ความสามารถ PCB และรายละเอียดเทคนิค



ไม่1 รายการ ความสามารถ
1 ชั้น 2-68L
2 ขนาดการแปรรูปสูงสุด 600mm*1200mm
3 ความหนาของแผ่น 0.2 มิลลิเมตร-6.5 มิลลิเมตร
4 ความหนาของทองแดง 0.5 โอนซ์-28 โอนซ์
5 ขั้นต่ํารอย/พื้นที่ 20.0มิล / 2.0มิล
6 อุปกรณ์ประกอบการ 0. 10 มิลลิเมตร
7 ความหนาสูงสุดต่อสัดส่วนกว้าง 15:1
8 ผ่านการรักษา ผ่าน, ตาบอดและฝังผ่าน, ผ่านในพัด, ทองแดงในผ่าน...
9 การทําปลายผิว / การรักษา HASL/HASL ไม่มีหมู ทองเคมี ทองเคมี ทองดําน้ํา เงินดําน้ํา/ทอง Osp ทองเคลือบ
10 วัสดุพื้นฐาน FR408 FR408HR, PCL-370HR; IT180A, Megtron 6 ((Panasonic); Rogers4350,
Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco laminate ด้วยวัสดุ FR-4 ((รวมการ laminating Ro4350B Hybrid ส่วนหนึ่งด้วย FR-4)
11 สีหน้ากากผสม สีเขียว สีดํา สีแดง สีเหลือง สีขาว สีฟ้า สีม่วง สีเขียวแมท สีดําแมท
12 บริการทดสอบ AOI, X-Ray, Flying-Probe, Function Test, First Article Tester การทดสอบการทํางานของเครื่องบิน
13 โปรไฟล การเจาะ โปรแกรม V-CUT, Beveling
14 โบว์แอนด์ทวิส ≤0.5%
15 ประเภท HDI 1+n+1,2+n+2,3+n+3
16 ขั้นต่ําช่องเปิดเครื่องกล 0.1 มม.
17 ขั้นต่ําช่องเปิดเลเซอร์ 00.075 มิลลิเมตร





ยินดีต้อนรับสู่ บริษัท XHT เทคโนโลยี จํากัด

เราสามารถให้บริการแบบเดียวได้

บอร์ดวงจร PCB+การประกอบ
E-test
ซื้ออะไหล่อิเล็กทรอนิกส์
การประกอบ PCB: มีใน SMT, BGA, DIP
การทดสอบฟังก์ชัน PCBA
การประกอบห่อ



Flying Probe HDI ความยืดหยุ่น PCB การผลิตด้วยการออกแบบที่กําหนดเอง 0Flying Probe HDI ความยืดหยุ่น PCB การผลิตด้วยการออกแบบที่กําหนดเอง 1Flying Probe HDI ความยืดหยุ่น PCB การผลิตด้วยการออกแบบที่กําหนดเอง 2Flying Probe HDI ความยืดหยุ่น PCB การผลิตด้วยการออกแบบที่กําหนดเอง 3Flying Probe HDI ความยืดหยุ่น PCB การผลิตด้วยการออกแบบที่กําหนดเอง 4Flying Probe HDI ความยืดหยุ่น PCB การผลิตด้วยการออกแบบที่กําหนดเอง 5Flying Probe HDI ความยืดหยุ่น PCB การผลิตด้วยการออกแบบที่กําหนดเอง 6

FAQ

Q: นโยบายการตรวจสอบของคุณคืออะไร? คุณควบคุมคุณภาพอย่างไร?
XHT: เพื่อให้แน่ใจถึงคุณภาพของผลิตภัณฑ์ PCB การตรวจสอบเครื่องสํารวจบินมักจะใช้; อุปกรณ์ไฟฟ้า, การตรวจสอบทางอัตโนมัติทางออนไลน์ (AOI), BGA ส่วน X-ray การตรวจสอบ,การตรวจชิ้นแรก (FAI) ฯลฯ.
ถาม: ขั้นตอนที่ไม่ใช้หมูที่จําเป็นเมื่อการพิมพ์บอร์ดวงจร
XHT: กระบวนการที่ไม่มีหมึกในการพิมพ์สูงกว่าความต้องการความทนทานอุณหภูมิของกระบวนการทั่วไป และความต้องการความทนทานอุณหภูมิต้องสูงกว่า 260 °C ดังนั้นแนะนําให้ใช้สับสราตที่สูงกว่า TG150 ในการเลือกวัสดุสับสราต.
ถาม: สาขาที่นิยม?
XHT: เซมคอนดักเตอร์ บ้านสมาร์ท ผลิตภัณฑ์ทางการแพทย์ เครื่องสมาธิที่ใส่ได้ เครื่องควบคุมอุตสาหกรรม อีโอที เป็นต้น
ถาม: คุณทํางานร่วมกับบริษัทส่งด่วนไหน?
XHT: เราร่วมมือกับบริษัทส่งด่วน เช่น DHL, FedEX, UPS, TNT และ EMS และเรายังมีบริษัทขนส่งสินค้าของเราด้วย ค่าส่งที่ต่ํากว่า
Q: ความแตกต่างระหว่างบอร์ด HDI และบอร์ดวงจรทั่วไปคืออะไร?
XHT: ส่วนใหญ่ของ HDI ใช้เลเซอร์ในการสร้างรู ขณะที่บอร์ดวงจรทั่วไปใช้การเจาะกลไกเท่านั้น และบอร์ด HDI ผลิตโดยวิธีการสร้างขึ้น (Build Up) ดังนั้นจะเพิ่มชั้นมากขึ้นขณะที่บอร์ดวงจรทั่วไปจะเพิ่มขึ้นเพียงครั้งเดียว.
