บอร์ดวงจรพิมพ์ความเร็วสูง SMT
,การทดสอบฟังก์ชัน SMT บอร์ดวงจรพิมพ์
,การทดสอบฟังก์ชัน PCB ด้านบน
-

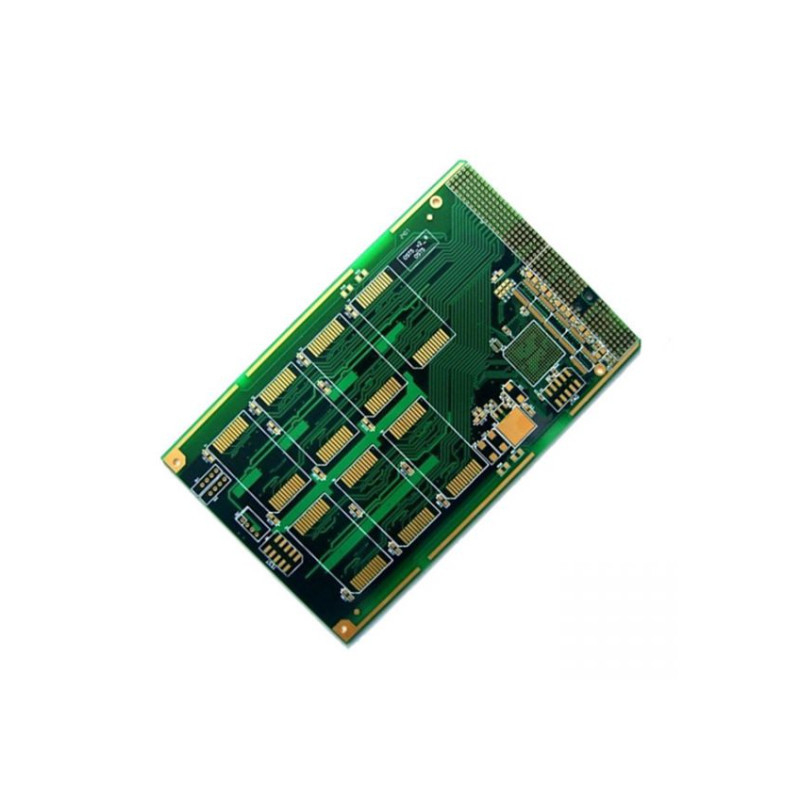

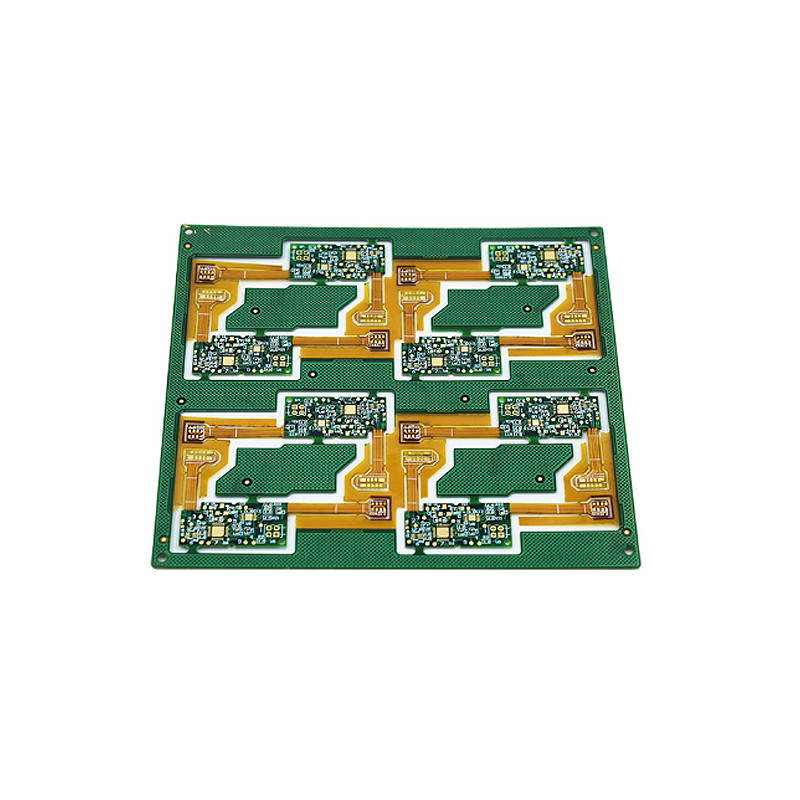

ชื่อสินค้าการผลิตแผ่นวงจรพิมพ์แบบหมุนเร็ว
-
วัสดุพื้นฐานFR-4, CEM-1, CEM-3, โพลีมิลด์, PTFE/โรเจอร์ส
-
นาที. ระยะห่างบรรทัด1.6 มม., 0.2-6.0 มม., 0.2 มม. - 6.00 มม. (8mil-126mil), 0.5~3.2 มม., 1.6 มม.
-
การใช้งานอุปกรณ์อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า การสื่อสาร และอื่นๆ สากล
-
บริการทดสอบการทดสอบทางไฟฟ้า 100%, Fly-probe, การทดสอบฟังก์ชั่น, การทดสอบ E 100%, การทดสอบ Flying Probe
-
ความหนาของทองแดง1 ออนซ์ 0.5 ออนซ์-8 ออนซ์ 1/3 ออนซ์ ~ 6 ออนซ์ 1 ออนซ์ 0.25 ออนซ์ ~ 12 ออนซ์
-
สถานที่กำเนิดจีน
-
ชื่อแบรนด์XHT
-
ได้รับการรับรองISO、IATF16949、RoSH、CE
-
หมายเลขรุ่นXHT FR-4 การผลิต PCB-8
-
จำนวนสั่งซื้อขั้นต่ำไม่มีขั้นต่ำ
-
รายละเอียดการบรรจุกล่องที่มีถุงโฟม
-
เวลาการส่งมอบ5-8 วันทําการ
-
เงื่อนไขการชำระเงินT/T, Western Union, MoneyGram
-
สามารถในการผลิต600000＋ ชิ้น/ปาก
การผลิตแผ่นวงจรพิมพ์แบบหมุนเร็ว
การผลิตแผ่นวงจรพิมพ์แบบเร็ว
ยินดีต้อนรับสู่ บริษัท XHT เทคโนโลยี จํากัด
เราสามารถให้บริการแบบเดียวได้
บอร์ดวงจร PCB+การประกอบ
E-test
ซื้ออะไหล่อิเล็กทรอนิกส์
การประกอบ PCB: มีใน SMT, BGA, DIP
การทดสอบฟังก์ชัน PCBA
การประกอบห่อ
การนํา HDI PCB มาใช้
HDI (High Density Interconnect): เทคโนโลยีการเชื่อมต่อความหนาแน่นสูง โดยใช้ช่องทางไมโครบลินด์ / ซึม (blind / buried vias) เป็นหลักเทคโนโลยีที่ทําให้ความหนาแน่นของการกระจายวงจรของแผ่นวงจร PCB มากกว่าข้อดีคือมันสามารถเพิ่มพื้นที่ที่ใช้ได้มากของบอร์ดวงจร PCB ทําให้ผลิตภัณฑ์ขนาดเล็กเท่าที่จะเป็นไปได้มันเป็นไปไม่ได้ที่จะใช้วิธีการเจาะแบบดั้งเดิม เพื่อเจาะรู, และบางช่องทางผ่านต้องถูกเจาะด้วยเลเซอร์เจาะเพื่อสร้างรูตาบอด, หรือร่วมมือกับช่องทางฝังในชั้นภายในเพื่อเชื่อมต่อกัน
โดยทั่วไป, บอร์ดวงจร HDI ใช้วิธีการสร้างขึ้น (Build Up), ก่อนอื่นทําหรือกดชั้นภายใน, การเจาะเลเซอร์และการเคลือบไฟฟ้าบนชั้นภายนอกและจากนั้นชั้นภายนอกจะเคลือบด้วยชั้นกันหนาว (prepreg)) และแผ่นทองแดง, แล้วซ้ําการสร้างวงจรชั้นนอก, หรือต่อการเจาะเลเซอร์, และต้อนชั้นออกหนึ่งครั้ง
โดยทั่วไป กว้างของหลุมเจาะเลเซอร์ถูกออกแบบให้เป็น 3 ~ 4 มิล (ประมาณ 0.076 ~ 0.1 มิล) และความหนาของอุปกรณ์กันหนาระหว่างแต่ละชั้นเจาะเลเซอร์ประมาณ 3 มิลเนื่องจากการใช้เลเซอร์เจาะหลายครั้ง, คีย์ของคุณภาพของแผ่นวงจร HDI คือรูปแบบรูหลังการเจาะด้วยเลเซอร์และว่ารูสามารถถูกเต็มอย่างเท่าเทียมกันหลังจากการเคลือบไฟฟ้าและการเติม
ข้อดีของ HDI PCB
1สามารถลดต้นทุน PCB ได้ เมื่อความหนาแน่นของ PCB เพิ่มขึ้นเกินแปดชั้น จะถูกผลิตโดย HDI และต้นทุนของมันจะต่ํากว่ากระบวนการกดซับซ้อนแบบดั้งเดิม
2. เพิ่มความหนาแน่นวงจร การเชื่อมต่อของบอร์ดวงจรและส่วนประกอบแบบดั้งเดิม
3. ส่งเสริมการใช้เทคนิคการก่อสร้างที่ทันสมัย
4มีประสิทธิภาพไฟฟ้าที่ดีกว่าและแม่นยําสัญญาณ
5ความน่าเชื่อถือที่ดีกว่า
6, สามารถปรับปรุงการทํางานของความร้อน
7สามารถปรับปรุง RFI/EMI/ESD
8. ปรับปรุงประสิทธิภาพการออกแบบ
บอร์ด HDI ถูกใช้อย่างแพร่หลายในโทรศัพท์มือถือ กล้องดิจิตอล MP3 MP4 คอมพิวเตอร์พับคอมพิวเตอร์ อิเล็กทรอนิกส์รถยนต์ และสินค้าดิจิตอลอื่น ๆ ซึ่งโทรศัพท์มือถือเป็นสิ่งที่ถูกใช้อย่างแพร่หลายที่สุดบอร์ด HDI ปกติถูกผลิตโดยใช้วิธีการสร้าง. ยิ่งเวลาการลงตัวยาวขึ้น เกรดทางเทคนิคของบอร์ดจะสูงขึ้น บอร์ด HDI ปกติจะสามารถใช้งานได้เทคโนโลยี PCB ที่มีความก้าวหน้า เช่น หลุมเรียง, การเติมหลุมเคลือบและเลเซอร์เจาะโดยตรง. บอร์ด HDI ราคาสูงถูกใช้เป็นหลักในโทรศัพท์มือถือ 3G, กล้องดิจิตอลที่ก้าวหน้า, บอร์ดผู้ดําเนิน IC เป็นต้น
ความสามารถ PCB และรายละเอียดเทคนิค
| ไม่ | รายการ | ความสามารถ |
| 1 | ชั้น | 2-68L |
| 2 | ขนาดการแปรรูปสูงสุด | 600mm*1200mm |
| 3 | ความหนาของแผ่น | 0.2 มิลลิเมตร-6.5 มิลลิเมตร |
| 4 | ความหนาของทองแดง | 0.5 โอนซ์-28 โอนซ์ |
| 5 | ขั้นต่ํารอย/พื้นที่ | 20.0มิล / 2.0มิล |
| 6 | อุปกรณ์ประกอบการ | 0. 10 มิลลิเมตร |
| 7 | ความหนาสูงสุดต่อสัดส่วนกว้าง | 15:1 |
| 8 | ผ่านการรักษา | ผ่าน, ตาบอดและฝังผ่าน, ผ่านในพัด, ทองแดงในผ่าน... |
| 9 | การทําปลายผิว / การรักษา | HASL/HASL ไม่มีหมู ทองเคมี ทองเคมี ทองดําน้ํา เงินดําน้ํา/ทอง Osp ทองเคลือบ |
| 10 | วัสดุพื้นฐาน | FR408 FR408HR, PCL-370HR; IT180A, Megtron 6 ((Panasonic); Rogers4350, Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco laminate ด้วยวัสดุ FR-4 ((รวมการ laminating Ro4350B Hybrid ส่วนหนึ่งด้วย FR-4) |
| 11 | สีหน้ากากผสม | สีเขียว สีดํา สีแดง สีเหลือง สีขาว สีฟ้า สีม่วง สีเขียวแมท สีดําแมท |
| 12 | บริการทดสอบ | AOI, X-Ray, Flying-Probe, Function Test, First Article Tester การทดสอบการทํางานของเครื่องบิน |
| 13 | โปรไฟล การเจาะ | โปรแกรม V-CUT, Beveling |
| 14 | โบว์แอนด์ทวิส | ≤0.5% |
| 15 | ประเภท HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | ขั้นต่ําช่องเปิดเครื่องกล | 0.1 มม. |
| 17 | ขั้นต่ําช่องเปิดเลเซอร์ | 00.075 มิลลิเมตร |
อุปกรณ์การผลิต PCB และการประกอบ PCB ที่ทันสมัย
XHT ได้นําเข้าเครื่องจักรที่ทันสมัยจากสหรัฐอเมริกา ญี่ปุ่น เยอรมนี และอิสราเอล เพื่อปรับปรุงความสามารถทางการผลิตและเทคนิคของเราซ่อนและตาบอดผ่านและพิเศษควบคุม impedanceเรามีส่วน R&D ที่พัฒนาสูง ซึ่งช่วยให้โรงงานของเราผลิตเครื่องยนต์ไมโครเวีย, ความหนาแน่นสูง และ HDI ได้อย่างสําเร็จ
FAQ
| Q. คุณยอมรับรูปแบบไฟล์อะไรสําหรับการผลิต? XHT: กรเบอร์ไฟล์: CAM350 RS274X ไฟล์ PCB: Protel 99SE, P-CAD 2001 PCB BOM: Excel (PDF,word,txt) |
| Q: นโยบายการตรวจสอบของคุณคืออะไร? คุณควบคุมคุณภาพอย่างไร? XHT: เพื่อให้แน่ใจถึงคุณภาพของผลิตภัณฑ์ PCB การตรวจสอบเครื่องสํารวจบินมักจะใช้; อุปกรณ์ไฟฟ้า, การตรวจสอบทางอัตโนมัติทางออนไลน์ (AOI), BGA ส่วน X-ray การตรวจสอบ,การตรวจชิ้นแรก (FAI) ฯลฯ. |
| คําถาม: ทําไมต้องเลือกเรา? XHT: ทีมงานวิจัยและพัฒนามืออาชีพและมีประสบการณ์ อุปกรณ์การผลิตที่ทันสมัย กระแสกระบวนการทางวิทยาศาสตร์และมีเหตุผล ระบบควบคุมคุณภาพที่น่าเชื่อถือและเข้มงวด เราทดสอบสินค้าทั้งหมดของเรา ก่อนการจัดส่ง เพื่อให้แน่ใจว่าทุกอย่างอยู่ในสภาพสมบูรณ์แบบ |
| Q: MOQ ของคุณคืออะไร? XHT: MOQ เป็น SPQ ปกติ, ในขณะที่มันขึ้นอยู่กับการสั่งซื้อเฉพาะของคุณ. (ตัวอย่างมีให้เลือกถ้าผู้ซื้อสามารถจ่ายค่าจัดส่ง.) |
| Q: XHT ต้องการอะไรสําหรับการสั่งซื้อ PCB ที่กําหนดเอง? XHT: เมื่อคุณวางคําสั่ง PCB ลูกค้าจําเป็นต้องให้ Gerber หรือไฟล์ pcb หากคุณไม่ได้ไฟล์ในรูปแบบที่ถูกต้อง คุณสามารถส่งรายละเอียดทั้งหมดที่เกี่ยวข้องกับผลิตภัณฑ์ |
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
