เน้น
การประกอบบอร์ดวงจรแบบหมุนเร็ว
,แบบประกอบแผ่นวงจร
,อัตโนมัติ EMS PCB การประกอบ
-
วัสดุพื้นฐานFR4, อะลูมิเนียม, TG, Rogers, CEM-1
-
หน้ากากประสานBlue, Green. ฟ้าเขียว. Red. สีแดง. Blue. สีฟ้า. White.<
-
ประเภทบอร์ดอิเล็กทรอนิกส์ แผงวงจรพิมพ์ ปรับแต่งได้ ออกแบบ PCBA
-
สีสีเขียว, สีที่กำหนดเอง, สีฟ้าตามคำขอของคุณ
-
บริการทดสอบการทดสอบการทำงาน, การทดสอบ E-Test หรือ Fly-Probe ตามปริมาณการสั่งซื้อ, Fly-Probe, E-Test/Fixture Tes
-
ชั้น1-28
-
นาที. ระยะห่างบรรทัด0.003", 4มิล, 0.2มม., 0.15มม., 0.1มม.4มิล)
-
นาที. ขนาดรู0.25 มม. 0.1 มม. 0.2 มม. 0.15-0.2 มม. 0.1 มม. - 1 มม.
-
สถานที่กำเนิดจีน
-
ชื่อแบรนด์XHT
-
ได้รับการรับรองISO、IATF16949、RoSH
-
หมายเลขรุ่นXHT-PCBA-7
-
จำนวนสั่งซื้อขั้นต่ำค่าขั้นต่ำต่ำ
-
รายละเอียดการบรรจุกล่องที่มีถุงโฟม
-
เวลาการส่งมอบ1-2 สัปดาห์
-
เงื่อนไขการชำระเงินT/T, Western Union, MoneyGram

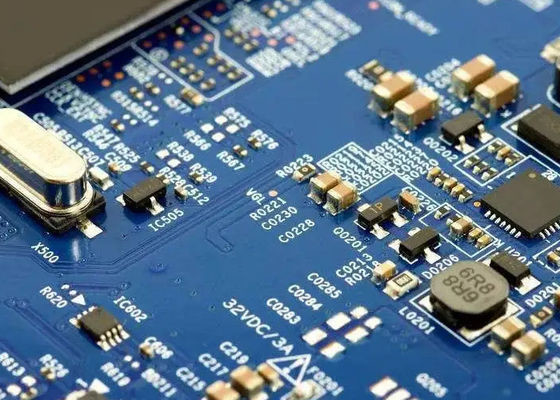

รีบเปลี่ยนต้นแบบ EMS การประกอบแผ่นวงจรอัตโนมัติ
FR-4/บอร์ดวงจรพิมพ์/บอร์ดหลายชั้น/PCB แยกด้านเดียว/PCBA/Dip/Ems Pcb
การประกอบแผ่นวงจร EMS
การประกอบบอร์ดวงจร EMS (Electronics Manufacturing Services) รวมถึงกระบวนการประกอบองค์ประกอบอิเล็กทรอนิกส์บนบอร์ดวงจรพิมพ์ (PCB) เพื่อสร้างอุปกรณ์อิเล็กทรอนิกส์ที่ใช้งานได้กระบวนการนี้ประกอบด้วยขั้นตอนต่อไปนี้:
การจัดซื้อองค์ประกอบ: ผู้ให้บริการ EMS ซื้อองค์ประกอบอิเล็กทรอนิกส์ที่ต้องการจากผู้จัดจําหน่าย โดยใช้ใบแสดงสินค้า (BOM) ที่ลูกค้าให้
การผลิต PCB: PCB ถูกผลิตตามรายละเอียดการออกแบบที่ให้โดยลูกค้า.
การใช้สับผสม: สับผสมถูกนําไปใช้กับ PCB โดยใช้ stencil ซึ่งกําหนดพื้นที่ที่ส่วนประกอบจะวาง
Pick and Place: เครื่องชักและวางที่อัตโนมัติตั้งส่วนประกอบที่ติดอยู่บนพื้นผิวบน PCB อย่างแม่นยํา โดยใช้ระบบการมองเห็นเพื่อการจัดอันดับ
การผสมผสานแบบรีฟลอว์: PCB ที่มีองค์ประกอบและผสมผสานผ่านเตาผิงแบบรีฟลอว์ โดยที่ผสมผสานจะละลายเพื่อสร้างการเชื่อมต่อทางไฟฟ้าระหว่างองค์ประกอบและ PCB
การประกอบส่วนประกอบผ่านรู: หากใช้ส่วนประกอบผ่านรู, พวกมันจะถูกใส่ด้วยมือหรืออัตโนมัติเข้าไปใน PCB และเชื่อมโดยใช้เครื่องเชื่อมคลื่นหรือเครื่องเชื่อมแบบเลือก
การตรวจสอบและการทดสอบ: การตรวจสอบทางแสงอัตโนมัติ (AOI) และการทดสอบในวงจร (ICT) ถูกดําเนินการเพื่อรับรองคุณภาพและการทํางานของ PCB ที่ประกอบ
การประกอบสุดท้าย: กระบวนการเพิ่มเติม เช่น การเคลือบแบบสอดคล้อง, การวางถัง, และการประกอบทางกล อาจถูกดําเนินการขึ้นอยู่กับความต้องการเฉพาะของอุปกรณ์อิเล็กทรอนิกส์
การบรรจุและการส่ง: PCB ที่ประกอบกันถูกบรรจุตามรายละเอียดของลูกค้าและส่งไปยังสถานที่ที่กําหนด
ผู้ให้บริการ EMS นําเสนอบริการหลายอย่างนอกจากการประกอบแผ่นวงจร รวมถึงการออกแบบ, การสร้างต้นแบบ, การบริหารห่วงโซ่จําหน่าย และบริการหลังการขายบริการเหล่านี้สามารถปรับปรุงเพื่อตอบสนองความต้องการเฉพาะเจาะจงของลูกค้าจากการผลิตขนาดเล็กไปยังการผลิตปริมาณสูง
SMT
ส่วนประกอบจะติดตั้งบนแผ่นวงจรผ่าน SMT mount และการตรวจจับทางออนไลน์ AOI อัตโนมัติทางออนไลน์จะดําเนินการหากจําเป็นกุ้งอุณหภูมิเตา reflow ที่สมบูรณ์แบบถูกตั้งให้แผ่นวงจรไหลผ่านการปั่น reflow.
หลังจากการตรวจสอบ IPQC ที่จําเป็นแล้ว วัสดุ DIP สามารถผ่านผ่านแผ่นวงจรโดยใช้กระบวนการ DIP แล้วผ่านการผสมคลื่นจากนั้นก็ถึงเวลาที่จะดําเนินการที่จําเป็นในกระบวนการหลังเตา.
1,กระบวนการของการแปรรูป DIP คือ: การใส่รู →AOI→ การเชื่อมคลื่น → การตัด pin → AOI→ การแก้ไข → การซัก → การตรวจสอบคุณภาพ
2หลังการเชื่อมคลื่น ผลิตภัณฑ์จะถูกสแกนโดยอุปกรณ์ AOI เพื่อให้แน่ใจว่าไม่มีความผิดพลาดเกิดขึ้น
Q: คุณใช้ไฟล์อะไรในการผลิต PCBA?
A: Gerber หรือ Eagle, รายการ BOM, PNP และตําแหน่งส่วนประกอบ
Q: คุณสามารถนําเสนอตัวอย่างได้หรือไม่?
A: ใช่, เราสามารถสั่งซื้อตัวอย่างสําหรับการทดสอบของคุณก่อนการผลิตจํานวนมาก.
Q: กี่เวลาผมสามารถได้รับคําอ้างอิงหลังจากส่ง Gerber, BOM และวิธีการทดสอบ?
A: ภายใน 6 ชั่วโมงสําหรับอัตราราส่วน PCB และประมาณ 24 ชั่วโมงสําหรับอัตราส่วน PCBA
Q: ผมสามารถรู้กระบวนการการผลิต PCBA ของผมได้อย่างไร?
A: 7-10 วันสําหรับการผลิต PCB และการซื้อส่วนประกอบ และ 10 วันสําหรับการประกอบ PCB และการทดสอบ
ถามครับ การออกแบบของผมปลอดภัยไหม เมื่อผมส่งมันมาให้คุณ?
ไฟล์ของคุณถูกเก็บไว้ในความปลอดภัยและความมั่นคงอย่างสมบูรณ์แบบ ในขณะที่ Kerongda มีมัน. ไฟล์ของคุณไม่เคยถูกแบ่งปันกับบุคคลที่สามใด ๆ,เนื่องจากพวกเขาเป็นทรัพย์สินของคุณเราเคารพลิขสิทธิ์ของไฟล์ของคุณ ลูกค้าควบคุมการกําจัดไฟล์เหล่านี้ ตามความต้องการและอนุมัติที่เขียนของคุณ
Q. การรับประกันคืออะไร?
การรับประกันเป็น 2 ปี
| PCBA คีย์เทิร์น | PCB + ซื้อส่วนประกอบ + การประกอบ + การบรรจุ | ||||
| รายละเอียดการประกอบ | สาย SMT และเส้นผ่านรู ISO | ||||
| ระยะเวลา | รุ่นแรก: 15 วันทําการ สั่งจํานวนมาก: 20 ~ 25 วันทําการ | ||||
| การทดสอบสินค้า | การทดสอบเครื่องบิน, การตรวจสอบ X-ray, การทดสอบ AOI, การทดสอบการทํางาน | ||||
| จํานวน | จํานวนขั้นต่ํา: 1pcs. รูปแบบ, สั่งเล็ก, สั่งจํานวนมาก, ทุกอย่างโอเค | ||||
| ไฟล์ที่เราต้องการ | PCB: ไฟล์ Gerber ((CAM, PCB, PCBDOC) | ||||
| ไฟล์ที่เราต้องการ | องค์ประกอบ: รายการวัสดุ (BOM list) | ||||
| ไฟล์ที่เราต้องการ | การประกอบ: ไฟล์ Pick-N-Place | ||||
| ขนาดแผ่น PCB | ขนาดขั้นต่ํา: 0.25 * 0.25 นิ้ว ((6 * 6mm) | ||||
| ขนาดสูงสุด: 20 * 20 นิ้ว ((500 * 500 มม.) | |||||
| ประเภท PCB Solder | พาสต์หล่อหล่อหล่อในน้ํา ไม่มีหมู RoHS | ||||
| ข้อมูลส่วนประกอบ | Passive ลดลงมา 0201 ขนาด | ||||
| ข้อมูลส่วนประกอบ | BGA และ VFBGA | ||||
| ข้อมูลส่วนประกอบ | เครื่องบรรทุกชิป/CSP ที่ไม่มีหมู | ||||
| ข้อมูลส่วนประกอบ | การประกอบ SMT 2 ด้าน | ||||
| ข้อมูลส่วนประกอบ | ปริมาณการกระแทก 0.8 มิลล์ | ||||
| ข้อมูลส่วนประกอบ | BGA ซ่อมแซมและรีบอล | ||||
| ข้อมูลส่วนประกอบ | การถอนและเปลี่ยนชิ้นส่วน | ||||
| แพ็คเกจส่วนประกอบ | ตัดเทป ท่อ รีล ส่วนลอย | ||||
| การประกอบ PCB | การเจาะ ---- การเปิดเผย ---- การเคลือบ ---- การติดต่อและการถอด ---- การเจาะ ---- การทดสอบไฟฟ้า ---- SMT ---- การเชื่อมคลื่น ---- การประกอบ ---- ICT ---- การทดสอบฟังก์ชัน ---- การทดสอบอุณหภูมิและความชื้น | ||||
รวดเร็ว Turn Prototype EMS การประกอบบอร์ดวงจรผู้ผลิตชั้นนํา
คําแนะนํา
เรามีโซ่การจัดหาชิ้นส่วนอิเล็กทรอนิกส์ที่แข็งแกร่ง เราสามารถนําเสนอราคาที่แข่งขันสําหรับรายการ BOM ของคุณ
บริการ
เราเชี่ยวชาญในการให้บริการ EMS กลยุทธ์ครบวงจร เพื่อตอบสนองความต้องการเฉพาะของลูกค้าของเรา.
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
