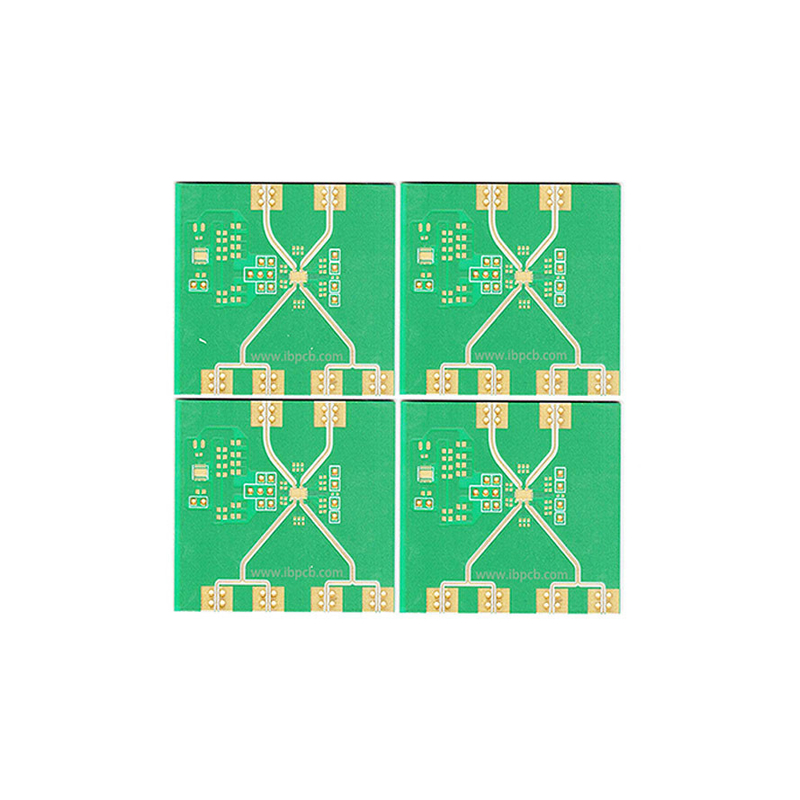

โรงงาน PCB การผลิตแผ่น PCB ความถี่สูงแบบกําหนดเอง

คําอธิบายสินค้า:

ด้วยตัวเลือกความหนาของทองแดงตั้งแต่ 0.5-6.0 oz PCB ความถี่สูงของเรา เหมาะสําหรับการใช้งานที่ต้องการความสามารถในการนําไฟสูงและการจัดการความร้อนที่ดีเราใช้เทคนิคการผลิตที่ทันสมัย เพื่อให้ความหนาของทองแดงคงที่ทั่วทั้งแผ่น.

ขนาดความกว้างขวางขั้นต่ําของเราคือ 4 / 4 มิล ซึ่งทําให้ความหนาแน่นของเส้นทางมากขึ้น และการออกแบบที่คอมแพคต์มากขึ้นเพราะมันช่วยลดการสูญเสียสัญญาณและปรับปรุงผลงานโดยรวม.

เรานําเสนอหลากหลายตัวเลือกการเสร็จสิ้นผิวรวมถึง HASL, ENIG, Immersion Silver และ OSP แต่ละตัวเลือกนี้มีประโยชน์พิเศษและสามารถเลือกได้ตามความต้องการเฉพาะของคุณ

การควบคุมความคดเป็นปัจจัยสําคัญในการออกแบบ PCB ความถี่สูง และเราให้บริการนี้ เพื่อให้แน่ใจว่า PCB ของคุณจะตอบสนองความต้องการความคดเฉพาะของคุณวิศวกรที่มีประสบการณ์ของเราใช้เครื่องมือจําลองที่ทันสมัยและเทคนิคการผลิต เพื่อบรรลุการควบคุม impedance ที่ละเอียด.

เราเข้าใจความสําคัญของเวลานําในอุตสาหกรรมอิเล็กทรอนิกส์ และบริการผลิต PCB ความถี่สูงของเราเราสามารถให้ต้นแบบในเวลาเพียง 3-5 วันและการผลิตจํานวนมากใน 7-10 วัน, ขึ้นอยู่กับความต้องการเฉพาะของโครงการของคุณ

โดยรวมแล้ว บริการผลิต PCB ความถี่สูงของเราเป็นทางออกที่สมบูรณ์แบบสําหรับลูกค้าที่ต้องการ PCB ความเร็วสูงสําหรับการใช้งาน RF ของพวกเขาด้วยตัวเลือกที่หลากหลาย และเวลาในการตอบสนองที่รวดเร็ว, เราสามารถช่วยคุณตอบสนองความต้องการเฉพาะของคุณและบรรลุระดับการทํางานสูงสุดสําหรับผลิตภัณฑ์ของคุณ

ลักษณะ:

• ชื่อสินค้า: การผลิต PCB ความถี่สูง
• ระบบควบคุมความคับคาย: ใช่
• สีผ้าไหม: ขาว ดํา เหลือง
• ปลายผิว: HASL, ENIG, Immersion Silver, OSP
• มาตรฐานคุณภาพ: IPC ชั้น 2 ชั้น 3
• ความหนาของทองแดง: 0.5-6.0 oz

ผลิตภัณฑ์ PCB ความถี่สูงของเรา เหมาะสําหรับการใช้งาน PCB ไมโครเวฟ และอิเล็กทรอนิกส์ความถี่สูงและหลายตัวเลือกการเสร็จผิวรวมถึง HASL, ENIG, Immersion Silver และ OSP คุณสามารถรับประกันคุณภาพสูงสุด ด้วยการจัดอันดับ IPC ประเภท 2 และประเภท 3 ความหนาของทองแดงจะตั้งแต่ 0.5-6.0 oz

ปริมาตรเทคนิค:

การพิจารณาการออกแบบ PCB ความถี่สูง

1การใช้ระดับภายในกลางเป็นชั้นพลังงานและชั้นพื้นดินสามารถให้การป้องกัน ลดการระตุ้นของปรสิต ลดความยาวสายสัญญาณและลดการขัดขวางระหว่างสัญญาณให้น้อยที่สุด
2สายไฟต้องโค้งในมุม 45 องศา เพื่อลดการส่งสัญญาณความถี่สูงและการเชื่อมต่อระหว่างพวกเขา
3ยิ่งความยาวของสายไฟที่สั้นขึ้น ยิ่งดี ยิ่งระยะทางตรงกันระหว่างสายไฟสองสายที่สั้นขึ้น ยิ่งดี
4ช่องว่างน้อยลงก็ดีขึ้น
5ทิศทางของสายไฟระหว่างชั้นควรเป็นแนวตั้ง โดยชั้นบนเป็นแนวราบ และชั้นล่างเป็นแนวตั้ง เพื่อลดการรบกวนระหว่างสัญญาณ

6การเพิ่มทองแดงให้ติดพื้นดิน สามารถลดการขัดแย้งระหว่างสัญญาณได้
7การห่อพื้นของสายสัญญาณสําคัญ สามารถปรับปรุงความสามารถในการป้องกันการขัดขวางของสัญญาณได้อย่างสําคัญการห่อพื้นของแหล่งรบกวนยังสามารถใช้ได้เพื่อป้องกันมันจากการรบกวนสัญญาณอื่น ๆ.

การใช้งาน:

XHT-HFPCB ถูกออกแบบให้ใช้ในอิเล็กทรอนิกส์ความถี่สูง เช่น ที่พบในอุตสาหกรรมอากาศ การโทรคมนาคม และดาวเทียมขั้นต่ําของรอย / พื้นที่ของ 4/4 มิลิเมตรและการควบคุมอุปสรรคทําให้มันเป็นทางเลือกที่ดีสําหรับการใช้งานความถี่สูง, รับประกันการส่งสัญญาณที่น่าเชื่อถือและลดการสูญเสียสัญญาณXHT-HFPCB สามารถปรับแต่งเพื่อรองรับความต้องการเฉพาะเจาะจงของโครงการของคุณ.

นอกจากคุณสมบัติทางเทคนิคแล้ว XHT-HFPCB ยังมีให้บริการหลายสีแบบผ้าไหม รวมถึงสีขาว สีดํา และสีเหลือง เพื่อช่วยให้คุณปรับปรุงแผ่นของคุณให้เหมาะสมกับคุณสมบัติที่ต้องการด้วย MOQ ต่ําและความสามารถในการจัดจําหน่ายของ 100000pcs / วัน, XHT-HFPCB เป็นตัวเลือกที่ยืดหยุ่นและหลากหลายสําหรับความต้องการ PCB ความถี่สูงของคุณ

ไม่ว่าคุณต้องการ PCB ความถี่สูงสําหรับระบบสื่อสารดาวเทียม ระบบราดาร์ หรือการใช้งานความถี่สูงอื่น ๆ XHT-HFPCB เป็นทางเลือกที่เหมาะสมด้วยเวลาในการจัดส่งเพียง 5-8 วันและเงื่อนไขการชําระเงินรวม T / T, Western Union และ MoneyGram, XHT-HFPCB เป็นตัวเลือกที่สะดวกและน่าเชื่อถือ สําหรับความต้องการของอิเล็กทรอนิกส์ความถี่สูงของคุณ

การปรับแต่ง:

PCB ความถี่สูงของเราสมบูรณ์แบบสําหรับการใช้งาน PCB ไมโครเวฟ เราตั้งอยู่ในจีนและมีการรับรองใน ISO, IATF16949 และ RoSHเรามีปริมาณการสั่งซื้อขั้นต่ํา และความสามารถในการจัดจําหน่ายของ 100000pcs / วัน. เวลาจัดส่งของเราคือ 5-8 วันและเรายอมรับเงื่อนไขการชําระเงินของ T / T, Western Union, และ MoneyGram

การสนับสนุนและบริการ:

ผลิตภัณฑ์ PCB ความถี่สูงของเราได้รับการสนับสนุนจากการสนับสนุนทางเทคนิคและบริการที่ครบวงจรเพื่อให้แน่ใจว่าผลงานและความพึงพอใจที่ดีที่สุดทีมงานผู้เชี่ยวชาญของเราพร้อมที่จะช่วยกับคําถามทางเทคนิคหรือปัญหาที่อาจเกิดขึ้นระหว่างการใช้สินค้าเรายังให้บริการหลายอย่าง รวมถึงการติดตั้ง การฝึกอบรม และการบํารุงรักษา เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างมีประสิทธิภาพและมีประสิทธิภาพเป้าหมายของเราคือให้ลูกค้าของเราประสบการณ์ที่ดีที่สุดและคุณค่าสูงสุดจากผลิตภัณฑ์ PCB ความถี่สูงของเรา.
