เน้น

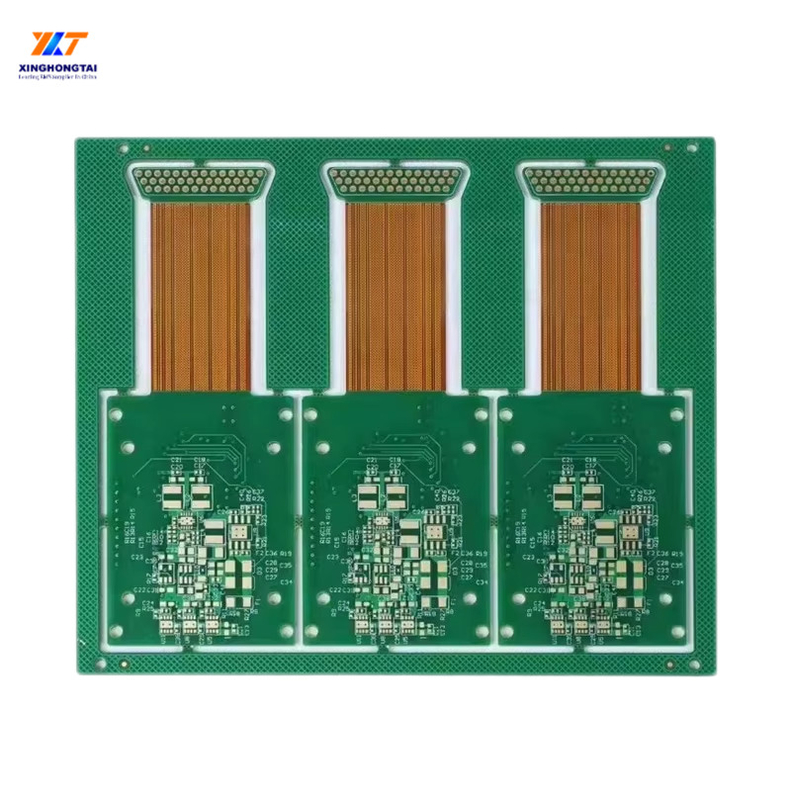

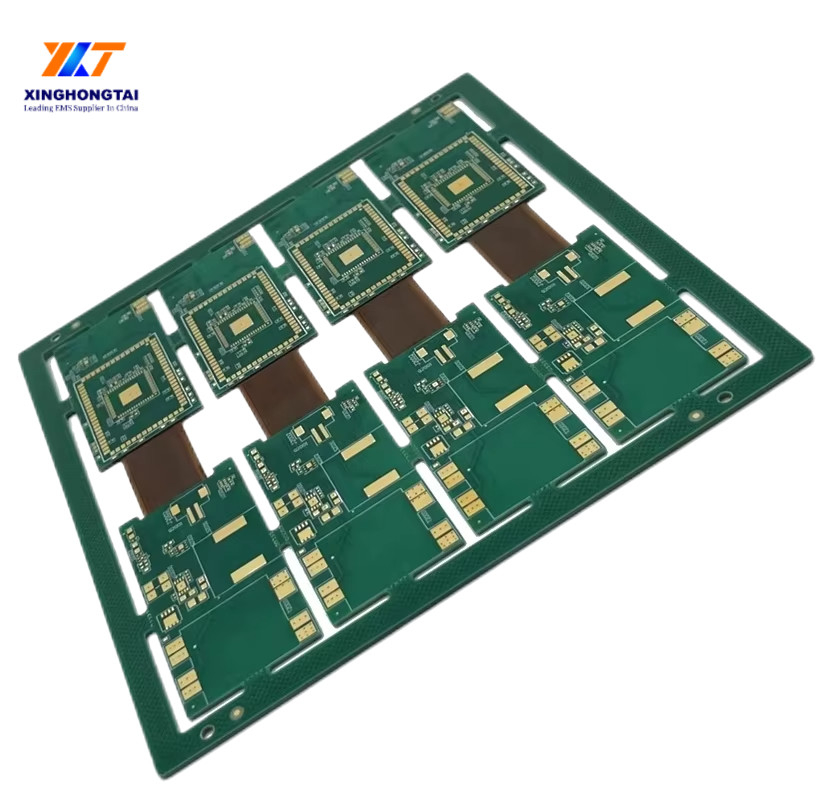

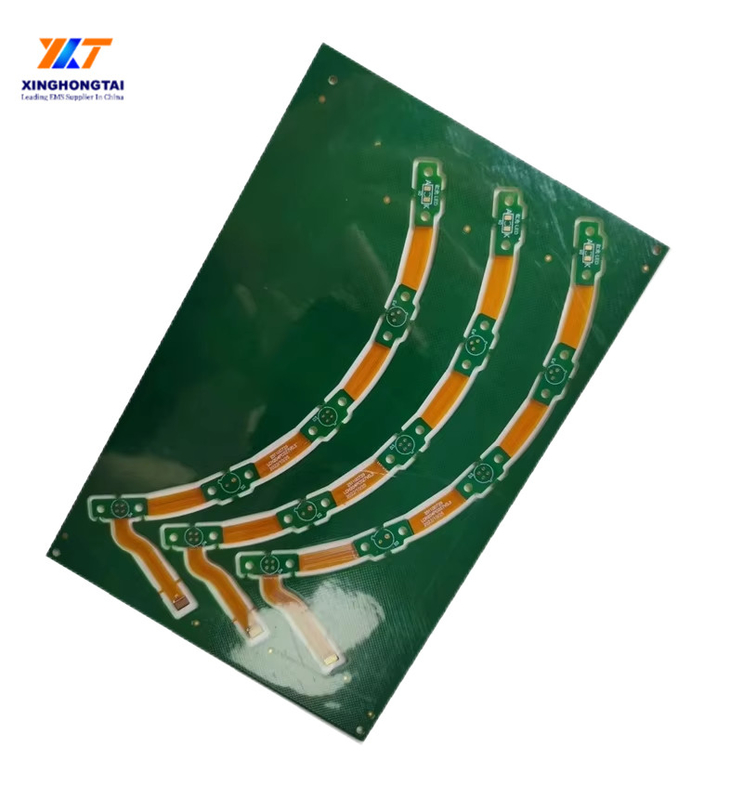

8 ชั้น Rigid-Flex PCB การประกอบ
,บริการครุภัณฑ์
,แผงวงจร fpc ชั้นสูง
-
ชื่อสินค้าPCB แบบยืดหยุ่น
-
วัสดุพื้นฐานFR4/ROGERS/อลูมิเนียม/สูง TG
-
ความหนาของบอร์ด0.23มม
-
ประเภทPCB หลายชั้น
-
นาที. ขนาดรู0.015 มิลลิเมตร
-
การบํารุงผิวทองแช่
-
การใช้แผงวงจร fpc ชั้นสูง
-
สีหน้ากากประสานBlue.green.red.black.white.etc
-
สถานที่กำเนิดจีน
-
ชื่อแบรนด์XHT
-
ได้รับการรับรองCE,RoHs,UL,FCC,ISO
-
หมายเลขรุ่นXHTFL02
-
Minimum Order Quantity0
-
ราคาUSD0.1-100/PCS
-
รายละเอียดการบรรจุบรรจุภัณฑ์สีน้ำตาลพลังงานสีเขียว บรรจุภัณฑ์ที่เป็นมิตรกับสิ่งแวดล้อม
-
เวลาการส่งมอบ5-8 วันทําการ
-
เงื่อนไขการชำระเงินL/C, T/T
-
สามารถในการผลิต5000
บริการครุภัณฑ์ครุภัณฑ์ครุภัณฑ์ครุภัณฑ์ครุภัณฑ์ครุภัณฑ์ครุภัณฑ์ครุภัณฑ์ครุภัณฑ์
XHT PCB ที่หยุดเดียว PCBAการผลิตมีเป้าหมายที่จะให้ลูกค้าความสะดวกสบาย, ประสิทธิภาพ, และวิธีการบูรณาการในการสรุปกระบวนการผลิต PCB และ PCBA ทั้งหมดกับผู้จําหน่ายเดียวนี้ช่วยลดต้นทุนการสื่อสารและการประสานงานและเพิ่มประสิทธิภาพการดําเนินงานโครงการโดยเลือก XHT One-stop PCB PCBA Manufacturing ลูกค้าสามารถมุ่งเน้นการพัฒนาสินค้าและการเปิดตลาดในขณะที่รับประกันกระบวนการผลิตที่เรียบร้อยและได้รับคุณภาพสูงและผลิตภัณฑ์ PCBA ที่มีประหยัด.
เรา เป็น ใคร
XHT เป็นผู้ให้บริการทางการแก้ไขแบบครบวงจรสําหรับการผลิตบอร์ดที่มีความน่าเชื่อถือสูง, หลายชั้น, และซับซ้อนและ NPI (การแนะนําสินค้าใหม่)การรวมประสบการณ์ของเราตั้งแต่ปี 2004 ในการจัดหา PCB และ PCBA เป็นพื้นฐานที่แข็งแกร่งสําหรับการแก้ไขการลดขนาดเล็ก
สิ่ง ที่ เรา ทํา
ทีมงานที่มีประสบการณ์สูง เทคโนโลยีที่ทันสมัย และกระบวนการที่ทันสมัย ทําให้เราสามารถนําเสนอคําตอบที่นวัตกรรมและสมบูรณ์แบบทั้งหมดนี้ในขณะที่รับประกันประหยัดประสิทธิภาพในโซ่การจําหน่ายเครือข่ายโลกเราทํางานด้วยทัศนคติที่สามารถทําได้ และวิธีการวิศวกรรมที่ไม่เท่าเทียมกัน ทําให้ผู้ผลิตไม่ต้องพึ่งพาการดําเนินงานของหลายผู้จําหน่ายกติกาการออกแบบทั่วไปของเรา ตลอดระยะการออกแบบและการผลิต ลดความต้องการในการเสร็จสิ้นการซึ่งทําให้เราสามารถพัฒนาใหม่ใหม่ได้
ส่งตรงเวลา
ตอบโจทย์ความต้องการของออเดอร์ทั้งหมด จากต้นแบบถึงปริมาณ
ตรงเวลา ทุกครั้ง
การประกันคุณภาพ
สอดคล้องกับมาตรฐาน ISO, IATF, UL, SPI ออนไลน์, AOI, อุปกรณ์ตรวจสอบ X-Ray, อัตราการผ่านการจัดส่งสินค้า 99.5%
ทีมมืออาชีพ
ทีมผู้เชี่ยวชาญ Stackup และ 40+ ทีมบรรณาธิการ CAM ความแม่นยําสูง เราไม่เพียงแต่มีประสบการณ์ แต่มีคุณสมบัติสูง
บริการตอบสนองรวดเร็ว
เราจะตอบคําถามของคุณและแบ่งปันคําอ้างอิงภายใน 12 ชั่วโมง
|
รายการ
|
บอร์ดวงจรความหนาแน่นสูง PCB หลายชั้น
|
|
จํานวนชั้น
|
1-30 ชั้น
|
|
วัสดุ
|
FR4 ((Tg สูง ไม่มีฮาโลเจน ความถี่สูง) CEM1, CEM3,BT,Al base mateiral เป็นต้น
จําหน่าย: SY,KB,ITEQ,Isola,Nelco,Rogers,Grance,Mitsui
|
|
ขนาด Maxpanel
|
32±20 ((800mm±508mm)
|
|
ขนาดความกว้าง/พื้นที่ (นาที)
|
4มิล / 4มิล
|
|
น้ําหนักปูนสูงสุด
|
140um ((4oz) สําหรับชั้นภายใน
175um ((5oz) สําหรับชั้นนอก
|
|
ขนาดเครื่องเจาะ
|
0.2mm ((8mil)
|
|
ผ่านช่องทาง
|
ตาบอด/ฝัง/พับ
|
|
ความหนาของแผ่นเสร็จ
|
0.20-6.0 มิลลิเมตร
|
|
ความอดทน
|
การจดทะเบียนจากชั้นภายในไปยังชั้นภายใน: ± 3 มิล
ความแม่นยําของตําแหน่งรู: ± 2 มิล
ความอนุญาตของช่องระบายน้ํา: ± 3 มิล
ความอนุญาตของกว้าง PTH: ± 3mil
ความอนุญาตของเส้นผ่าตัด NPTH: ± 2mil
ความหนาของทองแดงในช่อง PTH: 0.4-2มิล
ความอดทนภาพต่อภาพ: ± 3 มิล
ความอนุญาตในการกะทะ: ± 1 มิล
ความละเอียดการจดทะเบียนหน้ากากผสม: ±2mil
กระดาษเสร็จ: ความหนา <= 1.0mm: +/- 0.1mm
ความหนา> 0.1 มิลลิเมตร: +/-10%
โครงการกําหนดเส้นทาง: +/- 0.1mm
คะแนนแนวโน้ม: +/- 0.2 มม
|
|
สีของหน้ากากผสม
|
สีเขียว สีดํา สีฟ้า สีแดง สีขาว เป็นต้น
|
|
การบดผิว
|
HASL,HASL Lead-Free,OSP,ทองดําน้ํา, Ti Immersion, Sliver Immersion, Flash gold, Selective Gold plating ((ความหนาของทองสูงถึง 120U), ผักมะเขือเทศทองคํา, การพิมพ์คาร์บอน, Peelabe Mask
|
|
ความแข็งของผสมผสม
|
>= 6H
|
|
การออกแบบเสร็จ
|
CNC, V-CUT, การเจาะ
|
|
ความแข็งแรงของสาย
|
≥ 61B/in
|
|
การสั่นและการบิด
|
≤0.7%
|
จุดเด่นของการประกอบพานวงจรพิมพ์ (PCBA)
|
ความสามารถทั่วไป |
เทคโนโลยีการติดตั้งพื้นผิว |
| ช่องเจาะ | |
| แอเร่กลีดลูกบอล | |
| การทดสอบการทํางาน, เครื่องสํารวจบิน, การสแกนขอบเขต และการทดสอบในวงจร | |
| การเผาไหม้ | |
| การเคลือบแบบสอดคล้อง | |
| RTV Encapsulation การรวมตัว | |
| วงจรยืดหยุ่น | |
|
อุปกรณ์ |
การพิมพ์หน้าจออัตโนมัติ |
| AOI ✅ การตรวจสอบทางแสงอัตโนมัติ | |
| เตาเผาผิงการระบายน้ํา | |
| ผลิตภัณฑ์ทั่วไป | |
| อุปกรณ์ Juki Pick and Place | |
| การเชื่อมคลื่น (RoHS และ Lead) | |
| เครื่องล้างในสายและชุด | |
| เครื่องทดสอบการปนเปื้อนไอออน | |
| รังสี 3 มิติ | |
| เครื่องวิเคราะห์ RoHS XRF | |
| สถานีผสมโลหะ | |
| Agilent 3070 ICT | |
| โซนบินอัคคโลจิก | |
| ห้องสภาพแวดล้อมเทอร์โมตรอน | |
| ห้องแห้ง | |
| เตาเผาส่ง | |
| ผู้จัดการบอร์ดอัตโนมัติ | |
| อุปกรณ์ถอนแผ่น | |
|
การประกอบแผ่นวงจรพิมพ์ |
แอเร่กลีดลูกบอล |
| ระบบการไหลเวียนที่สะอาดและไม่สะอาด | |
| หนาแน่น นุ่มนวล และหนาแน่น / นุ่มนวล | |
| ใบเดียวและใบสองข้าง | |
| การจัดทุนลดลง 01005 | |
| ขนาดของแพ็คเกจ | |
| FBGA | |
| LGA | |
| QFN | |
| หัวเหล็กแยก | |
| เทคโนโลยีผสม (SMT และ Through Hole) | |
| RoHS และกระบวนการนํา | |
|
วิธีการประกอบ |
การประกอบแบบอัตโนมัติ |
| การใส่มือ | |
| การเชื่อมด้วยมือ | |
| การไหลกลับ | |
| เครื่องเชื่อมคลื่น | |
| บริการ เพิ่มเติม | การเคลือบแบบสอดคล้อง |
| การซ่อมแซมและปรับปรุงใหม่ | |
| ความยาว | นาที 2 |
| ขนาดสูงสุด 18 นิ้ว | |
| ความกว้าง | นาที 2 |
| ขนาดสูงสุด 18 นิ้ว | |
| ความหนา | ขั้นต่ํา 0.031 |
| ขนาดสูงสุด.125 นิ้ว | |
| ระยะเวลา (การผลิต) | 2 สัปดาห์ตามมาตรฐาน |
| ปริมาณการผลิต | รุ่นต้นแบบขนาดต่ําถึงขนาดสูง |
การบรรจุสินค้า:
ผลิตภัณฑ์ EMS PCB Assembly จะถูกบรรจุไว้อย่างปลอดภัยในถุงกันสแตตติก และวางอยู่ในกล่องกระดาษกระดาษแข็งแรงที่มีเครื่องใส่ฟองป้องกัน
การขนส่ง
เรานําเสนอการจัดส่งทั่วโลกสําหรับสินค้า EMS PCB Assembly ตัวเลือกการจัดส่งรวมถึงการจัดส่งมาตรฐาน, เร่ง, และส่งด่วนลูกค้าสามารถเลือกวิธีการจัดส่งที่ชอบของพวกเขา ระหว่างกระบวนการเช็คอัพ.
ส่งสินค้าทั้งหมดจะถูกติดตาม และลูกค้าจะได้รับหมายเลขติดตาม เมื่อสินค้าถูกส่งไปค่าบริการส่งจะคํานวณในตอนเช็คออท โดยใช้จุดหมายและวิธีการส่งที่เลือก.
FAQ:
Q1: คุณมีบริการอะไร?
XHT: เราให้บริการคําตอบแบบ turnkey รวมถึงการออกแบบ PCB การพัฒนาซอฟต์แวร์ การประกอบ PCB การออกแบบ Enclosure การผลิต Mold การฉีดพลาสติก การประกอบสินค้าเสร็จ และการทดสอบฟังก์ชัน
Q2: สินค้าหลักของบริการ PCB / PCBA ของคุณคืออะไร?
XHT: บริการ PCB / PCBA ของเราเป็นหลักสําหรับอุตสาหกรรมรวมถึงการควบคุมอุตสาหกรรม, เครื่องใช้ในบ้าน บอร์ดหลัก, อิเล็กทรอนิกส์รถยนต์, อิเล็กทรอนิกส์ผู้บริโภค, อุปกรณ์การแพทย์, อุปกรณ์ธนาคาร,บ้านฉลาดเป็นต้น
Q3: XHT เป็นโรงงานหรือบริษัทการค้า?
XHT: XHT เป็นผู้ผลิตสัญญามืออาชีพที่มีประสบการณ์ 20 ปีเพื่อให้บริการการประกอบ PCB Turnkey และบริการผลิตอิเล็กทรอนิกส์
Q4: เราสามารถตรวจสอบคุณภาพระหว่างการผลิตได้หรือไม่?
XHT: ใช่ เราเปิดและโปร่งใสในทุกกระบวนการการผลิต ไม่มีอะไรต้องซ่อน
Q5: เราจะทําให้แน่ใจได้อย่างไรว่า ข้อมูลของเราไม่ควรปล่อยให้บุคคลที่สามเห็นการออกแบบของเรา?
XHT: เราพร้อมที่จะเซ็นข้อตกลง NDA โดยกฎหมายท้องถิ่นด้านลูกค้า และสัญญาที่จะรักษาข้อมูลลูกค้าในระดับความลับสูง
Q6: ไฟล์อะไรที่จําเป็นต้องมีเพื่อได้รับคําอ้างจากคุณ?
XHT: สําหรับโครงการ OEM PCBA กรุณาให้ข้อมูล/ไฟล์ Gerber และระบุความต้องการทางเทคนิคที่เกี่ยวข้อง เช่นเดียวกับความต้องการพิเศษใด ๆ หากคุณมี; สําหรับโครงการ ODMกรุณาให้รายการฟังก์ชันเพื่อให้ทีมงานวิศวกรรมของเราสามารถทํางานได้
Q7: ช่วงเวลาในการจัดส่งตามมาตรฐานคืออะไร?
XHT: เงื่อนไขการจัดส่งของ EXW, FCA, FOB, DDU เป็นต้น
Q8: ใช้เวลานานแค่ไหนในการนําเสนอ PCBA?
XHT: ขึ้นอยู่กับความซับซ้อนของโครงการ โดยปกติ 1-2 สัปดาห์ก็เพียงพอสําหรับนักวิศวกรของเราที่จะประเมิน
Q9: คุณมีข้อกําหนดจํานวนขั้นต่ํา (MOQ) ไหม?
XHT: ไม่ เรามีความต้องการ MOQ เราสามารถสนับสนุนโครงการของคุณเริ่มต้นจากต้นแบบการผลิตจํานวนมาก
บอกเราถึงความต้องการของคุณเกี่ยวกับ FAQ โดยคลิกที่นี่ เพื่อให้เราสามารถนําเสนอทางแก้ไขเพื่อประหยัดงบประมาณของคุณและตอบสนองความต้องการของคุณ!
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
