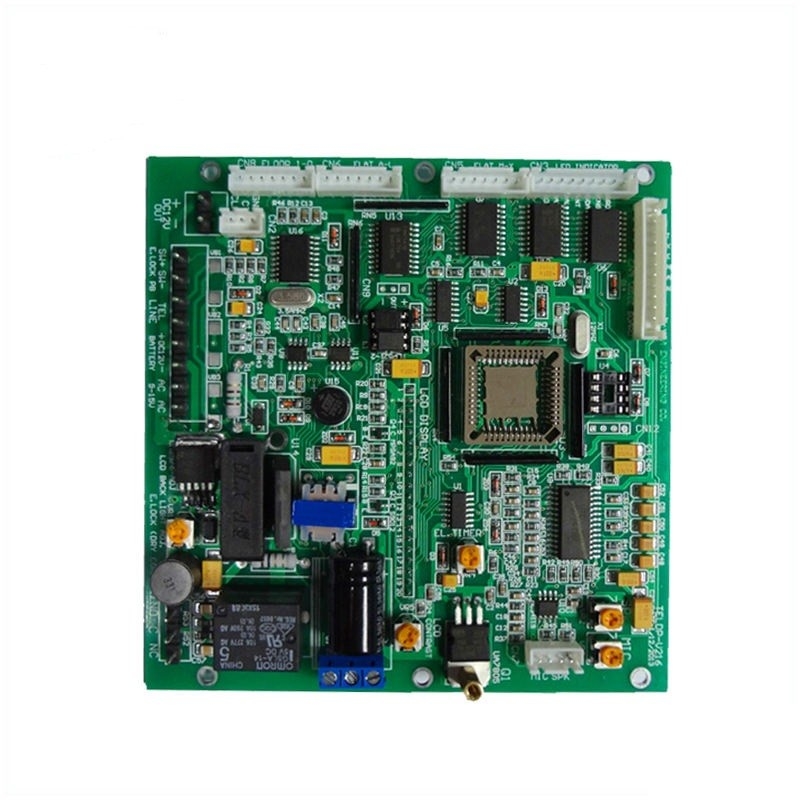

Fast Turnaround Small Volume PCB Assembly SMT Printed Circuit Board Manufacturing

การผลิตแผ่นวงจรพิมพ์ SMT

  • เน้น

    ประกอบ PCB ขนาดเล็กในรถยนต์

    ,

    รวดเร็ว Turnaround พื้นที่ประกอบ PCB ขนาดเล็ก

    ,

    การประกอบแผ่น PCB ของรถยนต์

  • วัสดุพื้นฐาน
    FR4, อะลูมิเนียม, TG, Rogers, CEM-1
  • ความหนาของบอร์ด
    1.6 มม. 0.5~3.2 มม. 0.2-3.0 มม. 0.3~2.5 มม. 2.0 มม.
  • การใช้งาน
    Electronics Device, Consumer Electronics, Electronical products, Industrial และอื่นๆ
  • สีหน้ากากประสาน
    สีเขียว / ดำ / ขาว / แดง / น้ำเงิน ฯลฯ กำหนดเองได้
  • บริการ
    บริการแบบครบวงจร PCB & PCBA ODM และ OEM
  • ประเภท
    ปรับแต่งได้, กระดานอิเล็กทรอนิกส์, แผงวงจรอิเล็กทรอนิกส์, แผงวงจรเตือนภัย
  • สี
    สีเขียว, สีที่กำหนดเอง, สีฟ้าตามคำขอของคุณ
  • ชั้น
    1 ~ 20 ชั้น
  • ความหนาของทองแดง
    1 ออนซ์,0.5-2.0 ออนซ์,1-3 ออนซ์,0.5-5 ออนซ์,0.5-4 ออนซ์
  • การบํารุงผิว
    HASL, OSP, ENIG, HASL Lead Free, ทองแช่
  • สถานที่กำเนิด
    จีน
  • ชื่อแบรนด์
    XHT
  • ได้รับการรับรอง
    ISO、IATF16949、RoSH
  • หมายเลขรุ่น
    XHT Volume PCB Assembly-11
  • จำนวนสั่งซื้อขั้นต่ำ
    ไม่มีขั้นต่ำ
  • รายละเอียดการบรรจุ
    กล่องที่มีถุงโฟม
  • เวลาการส่งมอบ
    5-8 วันทําการ
  • เงื่อนไขการชำระเงิน
    T/T, Western Union, MoneyGram
  • สามารถในการผลิต
    600000+ ชิ้น/ปาก

การผลิตแผ่นวงจรพิมพ์ SMT

การผลิตแผ่นวงจรพิมพ์ SMT



การประกอบ PCB ขนาดเล็กคืออะไร?



การประกอบ PCB ขนาดเล็กหมายถึงกระบวนการผลิตและประกอบแผ่นวงจรพิมพ์ (PCB) จํานวนน้อยจากนั้นนําส่วนประกอบอิเล็กทรอนิกส์ไปวางบนแผ่น และผสมมันไว้ในที่.

การประกอบ PCB ขนาดเล็กมักจะใช้ในการทําต้นแบบ การผลิตขนาดเล็ก หรือการใช้งานเฉพาะที่ต้องการ PCB จํานวนจํากัดเท่านั้นกระบวนการนี้สามารถดําเนินการโดยผู้ให้บริการการผลิตอิเล็กทรอนิกส์ (EMS), ผู้ผลิตตามสัญญา หรือทีมประกอบภายใน

ข้อพิจารณาสําคัญสําหรับการประกอบ PCB ในปริมาณเล็ก ๆ ประกอบด้วยประสิทธิภาพในเรื่องค่าใช้จ่าย, เวลาในการตอบสนองที่รวดเร็ว, และความสามารถในการรองรับความต้องการตามสั่งมันสําคัญที่จะทํางานกับพันธมิตรการผลิตที่สามารถจัดการปริมาณเล็ก ๆ โดยไม่เสียสละคุณภาพหรือมีต้นทุนการจัดตั้งสูง.

โดยรวมแล้ว การประกอบ PCB ในปริมาณเล็ก มีบทบาทสําคัญในการนําสินค้าอิเล็กทรอนิกส์ใหม่ไปตลาด ทําให้มีการทดสอบและรับรอง ก่อนที่จะปรับขนาดขึ้นสู่ปริมาณการผลิตที่ใหญ่กว่า



ทําไมต้องเลือกเรา



ราคาเป็นเพียงตัวชี้วัดในกระบวนการซื้อสินค้าหรือบริการ หากคุณเพียงแค่เปรียบเทียบราคา มันไม่ได้เป็นสิ่งที่คิดไม่ว่าจะเป็นที่เหมาะสมกับสถานการณ์ของตนเองฯลฯ ต้องพิจารณาด้วยกัน


ข้อดีของการเลือกเราสําหรับการผลิตชุดเล็ก ได้แก่



ประสบการณ์ทางวิชาชีพ: เรามีประสบการณ์ที่รวยในการผลิตชุดเล็ก และสามารถให้ลูกค้าบริการประกอบ PCB คุณภาพสูง



บริการที่กําหนดเอง: เราสามารถตอบโจทย์ความต้องการที่กําหนดเองของลูกค้า รวมถึงการเลือกส่วนประกอบเฉพาะเจาะจง การกําหนดกระบวนการที่กําหนดเอง เป็นต้น



การจัดส่งเร็ว: เราสามารถตอบสนองความต้องการของลูกค้าได้อย่างรวดเร็ว ลดระยะการผลิต และให้แน่ใจว่าผลิตภัณฑ์สามารถจัดส่งได้ในเวลา



การรับประกันคุณภาพ: เราดําเนินการมาตรฐานการควบคุมคุณภาพอย่างเคร่งครัด เพื่อให้แน่ใจว่าการประกอบ PCB แต่ละชิ้นตรงกับความต้องการของลูกค้าและมาตรฐานของอุตสาหกรรม



ประสิทธิภาพในเรื่องค่าใช้จ่าย: แม้การผลิตชุดเล็ก ๆ น้อย ๆ เราสามารถนําเสนอราคาที่แข่งขันได้ เพื่อให้ลูกค้าได้รับคุณค่าสําหรับเงิน



การสนับสนุนทางเทคนิค: เรามีทีมวิศวกรรมมืออาชีพที่สามารถให้ลูกค้าได้รับการสนับสนุนทางเทคนิคและข้อเสนอแนะเพื่อช่วยปรับปรุงกระบวนการออกแบบและการผลิต



โดยการเลือกเราสําหรับการผลิตชุดเล็ก ลูกค้าสามารถได้รับบริการที่มีคุณภาพสูง, ปรับปรุงและจัดส่งอย่างรวดเร็ว โดยยังคงมีประหยัดและได้รับการสนับสนุนทางเทคนิคมืออาชีพ


วัสดุ CEM-1, CEM-3, FR-4, อลูมิเนียม, โรเจอร์ส, Tg สูง เป็นต้น
ความหนาของแผ่น การผลิตมวล: 394มิล (((10มม) ตัวอย่าง: 17.5มม
ปลายผิว HASL, OSP, ทองทอง / เงิน / ทองเหลือง, ENIG, นิ้วทอง
ขนาดแผ่น PCB มากที่สุด 1150mm × 560mm
ชั้น 1-64 L
ขนาดหลุม เครื่องเจาะกลไก: 6 มิล ((0.15 มม) เครื่องเจาะเลเซอร์: 3 มิล ((0.075 มม)
PCBA QC X-ray, AOI Test, Functional Test, QC, QA, QE การทดสอบการใช้งาน
ขั้นตอนพิเศษ ช่องฝัง, ช่องตาบอด, ความต้านทานที่ติดตั้ง, ความจุที่ติดตั้ง, ไฮบริดบางส่วน, ความหนาแน่นบางส่วน, การเจาะกลับ, ความต้องการความคืบหน้า, และการควบคุมความต้านทาน
บริการของเรา การผลิต PCB การจัดซื้อส่วนประกอบ การประกอบ SMT/DIP PCBA การทดสอบสายและการทํางาน การติดตั้ง บริการ OEM
ซานฟอริซ ผ่านฝัง, ผ่านตาบอด, ความดันผสม, ความต้านทานที่ติดตั้ง, ความจุที่ติดตั้ง, ความดันผสมท้องถิ่น, ความหนาแน่นสูงท้องถิ่น
ความสามารถ SMT 700 ล้านปอนด์/วัน, BGA 01005
ความจุ DIP 0.5 ล้านปอนด์/วัน
ใบรับรอง RoHS/ISO9001/TS16949/UL/ISO14001/ISO13485

บริษัทประกอบ PCB ขนาดเล็ก

คําแนะนํา



บริษัทของเราที่ตั้งขึ้นในปี 2004 ได้กลายเป็นชื่อที่เชื่อถือได้ในอุตสาหกรรม EMS ตั้งอยู่ในสถานที่ยุทธศาสตร์ในฮิวโจว จังหวัดกวางดง ใกล้กับศูนย์กลางที่วุ่นวายของเชนเจน

ด้วยพื้นที่ 20,000 ตารางเมตร โรงงานของเราพร้อมที่จะตอบสนองความต้องการของลูกค้าที่หลากหลายในหลายสาขาจากอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคถึงอุปกรณ์การแพทย์, ส่วนประกอบรถยนต์, อุปกรณ์อุตสาหกรรม, ระบบพลังงาน, การแก้ไขพลังงานใหม่ และอุปกรณ์สื่อสาร

รายการครบวงจรของเราบริการ EMS/ODM/OEMรวมถึงการออกแบบระบบอิเล็กทรอนิกส์ การพัฒนาต้นแบบ การผลิต PCB การประกอบ และการทดสอบอย่างเข้มงวดให้คุณภาพสูงสุด ราคาที่แข่งขัน และการจัดส่งในเวลาที่ถูกต้อง


เรามีโซ่การจัดหาชิ้นส่วนอิเล็กทรอนิกส์ที่แข็งแกร่ง เราสามารถนําเสนอราคาที่แข่งขันสําหรับรายการ BOM ของคุณ


เราได้นําไปใช้อย่างเต็มที่MES (ระบบการดําเนินการผลิต)รวมถึงการรับสินค้าวัสดุแท้SMTการติดตั้งพื้นผิวDIPและการทดสอบการทํางานของผลิตภัณฑ์อย่างเข้มงวด

ระบบนี้ทําให้สามารถติดตามและติดตามข้อมูลในเวลาจริงของสภาพผิดปกติใด ๆ ระหว่างการผลิต, รับประกันความสมบูรณ์ของสินค้าและการติดตามกระบวนการทั้งหมด

ความสามารถในการผลิตรายเดือนของเรา 600 ล้านจุด รับประกันคุณภาพชั้นนําและการจัดส่งในเวลาที่ถูกต้อง

บริการ

เราเชี่ยวชาญในการให้บริการ EMS กลยุทธ์ครบวงจร เพื่อตอบสนองความต้องการเฉพาะของลูกค้าของเรา.



นี่คือบริการที่เราให้บริการ

1จําหน่ายชิ้นส่วนอิเล็กทรอนิกส์
2การผลิต PCB
3. PCB การประกอบ
4อาคารกล่อง

เรามีโซ่การจัดหาชิ้นส่วนอิเล็กทรอนิกส์ที่แข็งแกร่ง เราสามารถนําเสนอราคาที่แข่งขันสําหรับรายการ BOM ของคุณ



คําถามและคําตอบ



Q: คุณใช้ไฟล์อะไรในการผลิต PCBA?

A: Gerber หรือ Eagle, รายการ BOM, PNP และตําแหน่งส่วนประกอบ



Q: คุณสามารถนําเสนอตัวอย่างได้หรือไม่?

A: ใช่, เราสามารถสั่งซื้อตัวอย่างสําหรับการทดสอบของคุณก่อนการผลิตจํานวนมาก.



Q: กี่เวลาผมสามารถได้รับคําอ้างอิงหลังจากส่ง Gerber, BOM และวิธีการทดสอบ?

A: ภายใน 6 ชั่วโมงสําหรับอัตราราส่วน PCB และประมาณ 24 ชั่วโมงสําหรับอัตราส่วน PCBA



Q: ผมสามารถรู้กระบวนการการผลิต PCBA ของผมได้อย่างไร?

A: 7-10 วันสําหรับการผลิต PCB และการซื้อส่วนประกอบ และ 10 วันสําหรับการประกอบ PCB และการทดสอบ



ถาม: การออกแบบของผมปลอดภัยไหม เมื่อผมส่งมันไปยังคุณ?

ตอบ: ไฟล์ของคุณถูกเก็บไว้อย่างปลอดภัยและปลอดภัยโดยสิ้นเชิง ในขณะที่ Kerongda มีมัน. ไฟล์ของคุณไม่เคยถูกแบ่งปันกับบุคคลที่สามใดๆ,เพียงเพื่อนร่วมงานของเราเท่านั้นที่มีการเข้าถึงไฟล์การออกแบบของคุณเนื่องจากพวกเขาเป็นทรัพย์สินของคุณเราเคารพลิขสิทธิ์ของไฟล์ของคุณ ลูกค้าควบคุมการกําจัดไฟล์เหล่านี้ ตามความต้องการและอนุมัติที่เขียนของคุณ



Q. การรับประกันคืออะไร?

A: การรับประกันเป็น 2 ปี
