เน้น
รูปแบบการประกอบ PCB ขนาดต่ํา
,OEM ประกอบ PCB ขนาดต่ํา
,บริการประกอบ PCB แบบต้นแบบ
-
วัสดุพื้นฐานFR4, อะลูมิเนียม, TG, Rogers, CEM-1
-
ความหนาของบอร์ด1.6 มม. 0.5~3.2 มม. 0.2-3.0 มม. 0.3~2.5 มม. 2.0 มม.
-
การใช้งานElectronics Device, Consumer Electronics, Electronical products, Industrial และอื่นๆ
-
สีหน้ากากประสานสีเขียว / ดำ / ขาว / แดง / น้ำเงิน ฯลฯ กำหนดเองได้
-
บริการบริการแบบครบวงจร PCB & PCBA ODM และ OEM
-
ประเภทปรับแต่งได้, กระดานอิเล็กทรอนิกส์, แผงวงจรอิเล็กทรอนิกส์, แผงวงจรเตือนภัย
-
สีสีเขียว, สีที่กำหนดเอง, สีฟ้าตามคำขอของคุณ
-
การบํารุงผิวHASL, OSP, ENIG, HASL Lead Free, ทองแช่
-
สถานที่กำเนิดจีน
-
ชื่อแบรนด์XHT
-
ได้รับการรับรองISO、IATF16949、RoSH
-
หมายเลขรุ่นXHT พันธมิตร PCB ขนาด 12
-
จำนวนสั่งซื้อขั้นต่ำไม่มีขั้นต่ำ
-
รายละเอียดการบรรจุกล่องที่มีถุงโฟม
-
เวลาการส่งมอบ5-8 วันทําการ
-
เงื่อนไขการชำระเงินT/T, Western Union, MoneyGram
-
สามารถในการผลิต600000＋ ชิ้น/ปาก

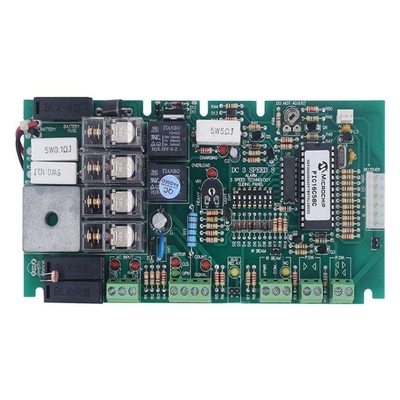

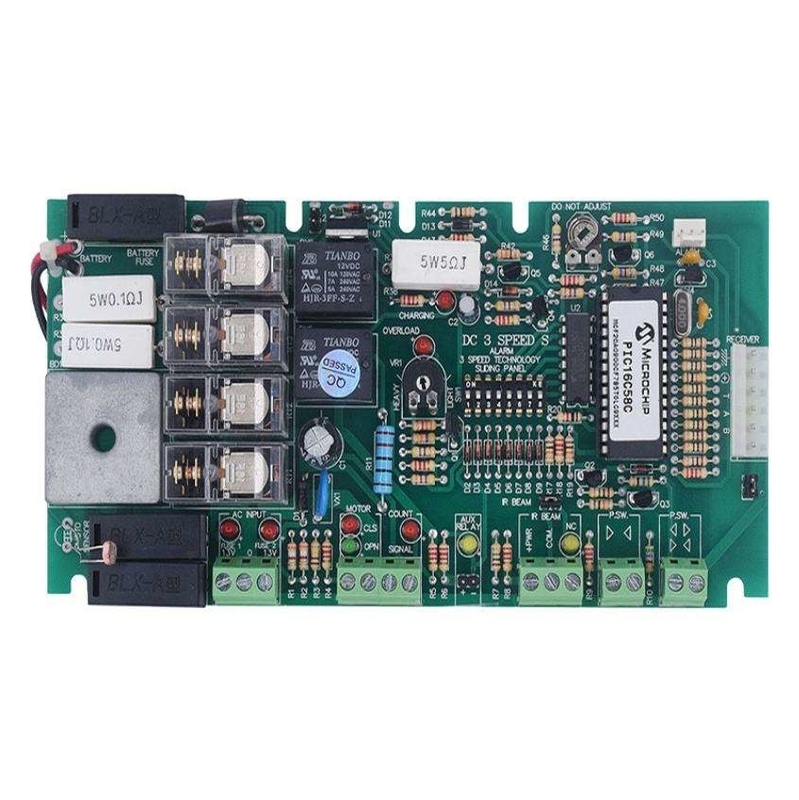

OEM PCBA ขนาดต่ํา ผู้ผลิต EMS PCB Assembly
OEM PCBA ขนาดต่ํา ผู้ผลิต EMS PCB Assembly
ข้อดีของแผ่นวงจรหลายชั้น
1, ความหนาแน่นของการประกอบแผ่นวงจรหลายชั้นสูง, ขนาดเล็ก, ด้วยปริมาณของสินค้าอิเล็กทรอนิกส์ที่น้อยลงและน้อยลงการทํางานของบอร์ดวงจร PCB ยังนําไปข้างหน้าความต้องการที่สูงกว่า, ความต้องการของบอร์ดวงจรหลายชั้นยังเพิ่มขึ้น
2การเลือกเส้นวางแผ่นวงจร PCB หลายชั้นสะดวก ความยาวของเส้นวางถูกสั้นมาก เส้นวางระหว่างองค์ประกอบอิเล็กทรอนิกส์ถูกลดแต่ยังสามารถปรับปรุงอัตราการส่งสัญญาณข้อมูล.
3สําหรับวงจรความถี่สูง หลังเข้าสู่พื้นดิน เส้นสัญญาณมีอุปสรรคที่มั่นคงและมีลักษณะต่ําต่อพื้นดินและอัมพาตลักษณะของวงจรพลังงานลดลงมากซึ่งมีผลในการกักตัวที่สําคัญ
| วัสดุ | CEM-1, CEM-3, FR-4, อลูมิเนียม, โรเจอร์ส, Tg สูง เป็นต้น | |||||
| ความหนาของแผ่น | การผลิตมวล: 394มิล (((10มม) ตัวอย่าง: 17.5มม | |||||
| ปลายผิว | HASL, OSP, ทองทอง / เงิน / ทองเหลือง, ENIG, นิ้วทอง | |||||
| ขนาดแผ่น PCB มากที่สุด | 1150mm × 560mm | |||||
| ชั้น | 1-64 L | |||||
| ขนาดหลุม | เครื่องเจาะกลไก: 6 มิล ((0.15 มม) เครื่องเจาะเลเซอร์: 3 มิล ((0.075 มม) | |||||
| PCBA QC | X-ray, AOI Test, Functional Test, QC, QA, QE การทดสอบการใช้งาน | |||||
| ขั้นตอนพิเศษ | ช่องฝัง, ช่องตาบอด, ความต้านทานที่ติดตั้ง, ความจุที่ติดตั้ง, ไฮบริดบางส่วน, ความหนาแน่นบางส่วน, การเจาะกลับ, ความต้องการความคืบหน้า, และการควบคุมความต้านทาน | |||||
| บริการของเรา | การผลิต PCB การจัดซื้อส่วนประกอบ การประกอบ SMT/DIP PCBA การทดสอบสายและการทํางาน การติดตั้ง บริการ OEM | |||||
| ซานฟอริซ | ผ่านฝัง, ผ่านตาบอด, ความดันผสม, ความต้านทานที่ติดตั้ง, ความจุที่ติดตั้ง, ความดันผสมท้องถิ่น, ความหนาแน่นสูงท้องถิ่น | |||||
| ความสามารถ SMT | 700 ล้านปอนด์/วัน, BGA 01005 | |||||
| ความจุ DIP | 0.5 ล้านปอนด์/วัน | |||||
| ใบรับรอง | RoHS/ISO9001/TS16949/UL/ISO14001/ISO13485 | |||||
ประโยชน์ ของ เรา
1โปรแกรมและการทดสอบการทํางานและแพคเกจโดยฟรี
2คุณภาพสูง: มาตรฐาน IPC-A-610E, E-test, X-ray, AOI test, QC, การทดสอบการทํางาน 100%
3บริการมืออาชีพ: PCB / FPC / การผลิตอลูมิเนียม, SMT, DIP, การจัดหาองค์ประกอบ, OEM ด้วยประสบการณ์ 21 ปี
4การรับรอง: UL, 94v-0, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949
ประกอบ PCB ขนาดต่ํา-กลาง-ใหญ่ ผู้ผลิตชื่อดัง
เรามีโซ่การจัดหาชิ้นส่วนอิเล็กทรอนิกส์ที่แข็งแกร่ง เราสามารถนําเสนอราคาที่แข่งขันสําหรับรายการ BOM ของคุณ
บริการ
เราเชี่ยวชาญในการให้บริการ EMS กลยุทธ์ครบวงจร เพื่อตอบสนองความต้องการเฉพาะของลูกค้าของเรา.
Q: คุณสามารถนําเสนอตัวอย่างได้หรือไม่?
A: ใช่, เราสามารถสั่งซื้อตัวอย่างสําหรับการทดสอบของคุณก่อนการผลิตจํานวนมาก.
Q: กี่เวลาผมสามารถได้รับคําอ้างอิงหลังจากส่ง Gerber, BOM และวิธีการทดสอบ?
A: ภายใน 6 ชั่วโมงสําหรับอัตราราส่วน PCB และประมาณ 24 ชั่วโมงสําหรับอัตราส่วน PCBA
Q: ผมสามารถรู้กระบวนการการผลิต PCBA ของผมได้อย่างไร?
A: 7-10 วันสําหรับการผลิต PCB และการซื้อส่วนประกอบ และ 10 วันสําหรับการประกอบ PCB และการทดสอบ
ถามครับ การออกแบบของผมปลอดภัยไหม เมื่อผมส่งมันมาให้คุณ?
ไฟล์ของคุณถูกเก็บไว้ในความปลอดภัยและความมั่นคงอย่างสมบูรณ์แบบ ในขณะที่ Kerongda มีมัน. ไฟล์ของคุณไม่เคยถูกแบ่งปันกับบุคคลที่สามใด ๆ,เนื่องจากพวกเขาเป็นทรัพย์สินของคุณเราเคารพลิขสิทธิ์ของไฟล์ของคุณ ลูกค้าควบคุมการกําจัดไฟล์เหล่านี้ ตามความต้องการและอนุมัติที่เขียนของคุณ
Q. การรับประกันคืออะไร?
การรับประกันเป็น 2 ปี
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
