การประกอบแผ่น PCB ข้างเดียว
,การประกอบแผ่น PCB EMS
,การประกอบแผ่นวงจร EMS
-
Base MaterialFR4, Aluminium, TG, Rogers, CEM-1
-
Solder MaskBlue, Green. Red. Blue. White. Black.Yellow
-
TypeElectronic Board, Printing Circuit Board, Customizable, PCBA Design
-
ColorGreen, Customized Color, Blue On Your Request
-
Testing ServiceFunction Test, E-test Or Fly-probe According To Order Quantity, Fly-probe, E-test/Fixture Test/Functional Test
-
ระยะเวลา1-2 สัปดาห์
-
ชั้น1-28
-
สถานที่กำเนิดจีน
-
ชื่อแบรนด์XHT
-
ได้รับการรับรองISO、IATF16949、RoSH
-
หมายเลขรุ่นXHT-PCBA-2
-
จำนวนสั่งซื้อขั้นต่ำค่าขั้นต่ำต่ำ
-
รายละเอียดการบรรจุกล่องที่มีถุงโฟม
-
เวลาการส่งมอบ1-2 สัปดาห์
-
เงื่อนไขการชำระเงินT/T, Western Union, MoneyGram
บริการผลิตอุตสาหกรรม EMS
บริการผลิตอุตสาหกรรม EMS

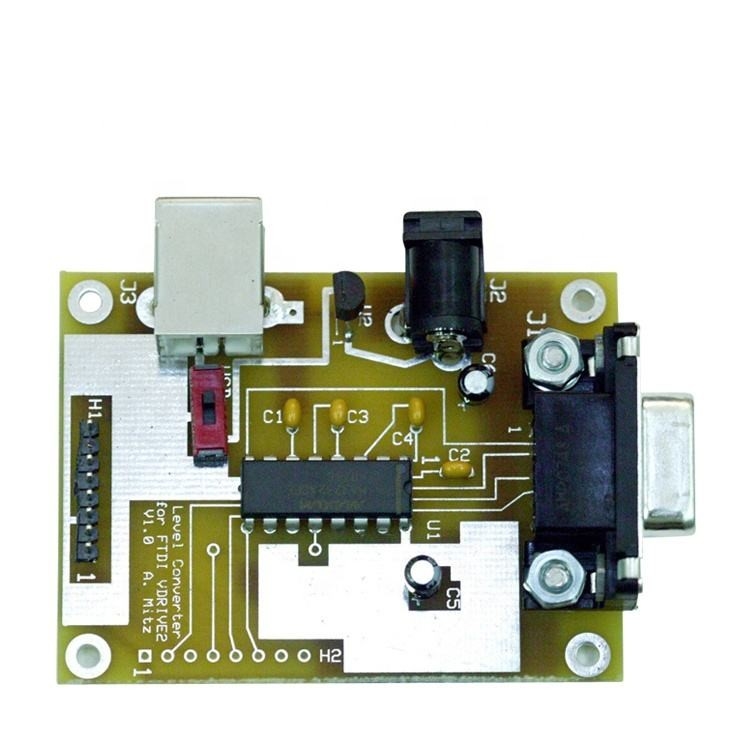

การประกอบแผ่นวงจร PCB แบบเดียว
การประกอบ PCB (บอร์ดวงจรพิมพ์) แบบเดียว คือกระบวนการที่บรรจุและผสมส่วนประกอบอิเล็กทรอนิกส์บน PCB ที่มีรอยวงจรอยู่ด้านหนึ่งของบอร์ดเท่านั้นประเภทส่วนประกอบนี้มักจะใช้ในอุปกรณ์อิเล็กทรอนิกส์ที่เรียบง่ายและการใช้งานที่พื้นที่และค่าใช้จ่ายเป็นปัจจัยสําคัญ.
เมื่อมองหาผู้ผลิตสัญญาที่จะจัดการการประกอบ PCB ข้างเดียว, มันเป็นสิ่งสําคัญที่จะพิจารณาความสามารถของพวกเขาในการหาองค์ประกอบ, กระบวนการประกอบ, การควบคุมคุณภาพ, และการทดสอบ.ผู้ผลิตควรมีความเชี่ยวชาญในการจัดการความต้องการเฉพาะเจาะจงของ PCB, รวมถึงเทคโนโลยีการติดตั้งบนพื้นผิว (SMT) และส่วนประกอบที่ผ่านรู
นอกจากนี้ it is critical to ensure that the contract manufacturer follows industry standards for PCB assembly (such as IPC-A-610 for Electronic Component Acceptability) and has the necessary quality certifications to meet the standards required for your specific application.
เมื่อเลือกผู้ผลิตสัญญาการประกอบ PCB ข้างเดียว มันยังเป็นประโยชน์ที่จะพิจารณาประสบการณ์ของพวกเขากับโครงการที่คล้ายกันความสามารถในการให้ผลตอบสนองการออกแบบเพื่อการผลิต (DFM), และความมุ่งมั่นในการปฏิบัติตามกําหนดการผลิตและมาตรฐานคุณภาพ
SMT
SMT แพทช์แปรรูปจะซื้อส่วนประกอบตาม BOM, BOM ที่ได้รับจากลูกค้าและยืนยันแผนการผลิต PMC หลังจากที่งานเตรียมการเสร็จสิ้นเราจะเริ่มโปรแกรม SMT, ผลิตเลเซอร์เครือเหล็กและพิมพ์ผสมผสมตามกระบวนการ SMT
DIP
1,กระบวนการของการแปรรูป DIP คือ: การใส่รู →AOI→ การเชื่อมคลื่น → การตัด pin → AOI→ การแก้ไข → การซัก → การตรวจสอบคุณภาพ
2หลังการเชื่อมคลื่น ผลิตภัณฑ์จะถูกสแกนโดยอุปกรณ์ AOI เพื่อให้แน่ใจว่าไม่มีความผิดพลาดเกิดขึ้น
| PCBA คีย์เทิร์น | PCB + ซื้อส่วนประกอบ + การประกอบ + การบรรจุ | ||||
| รายละเอียดการประกอบ | สาย SMT และเส้นผ่านรู ISO | ||||
| ระยะเวลา | รุ่นแรก: 15 วันทําการ สั่งจํานวนมาก: 20 ~ 25 วันทําการ | ||||
| การทดสอบสินค้า | การทดสอบเครื่องบิน, การตรวจสอบ X-ray, การทดสอบ AOI, การทดสอบการทํางาน | ||||
| จํานวน | จํานวนขั้นต่ํา: 1pcs. รูปแบบ, สั่งเล็ก, สั่งจํานวนมาก, ทุกอย่างโอเค | ||||
| ไฟล์ที่เราต้องการ | PCB: ไฟล์ Gerber ((CAM, PCB, PCBDOC) | ||||
| ไฟล์ที่เราต้องการ | องค์ประกอบ: รายการวัสดุ (BOM list) | ||||
| ไฟล์ที่เราต้องการ | การประกอบ: ไฟล์ Pick-N-Place | ||||
| ขนาดแผ่น PCB | ขนาดขั้นต่ํา: 0.25 * 0.25 นิ้ว ((6 * 6mm) | ||||
| ขนาดสูงสุด: 20 * 20 นิ้ว ((500 * 500 มม.) | |||||
| ประเภท PCB Solder | พาสต์หล่อหล่อหล่อในน้ํา ไม่มีหมู RoHS | ||||
| ข้อมูลส่วนประกอบ | Passive ลดลงมา 0201 ขนาด | ||||
| ข้อมูลส่วนประกอบ | BGA และ VFBGA | ||||
| ข้อมูลส่วนประกอบ | เครื่องบรรทุกชิป/CSP ที่ไม่มีหมู | ||||
| ข้อมูลส่วนประกอบ | การประกอบ SMT 2 ด้าน | ||||
| ข้อมูลส่วนประกอบ | ปริมาณการกระแทก 0.8 มิลล์ | ||||
| ข้อมูลส่วนประกอบ | BGA ซ่อมแซมและรีบอล | ||||
| ข้อมูลส่วนประกอบ | การถอนและเปลี่ยนชิ้นส่วน | ||||
| แพ็คเกจส่วนประกอบ | ตัดเทป ท่อ รีล ส่วนลอย | ||||
| การประกอบ PCB | การเจาะ ---- การเปิดเผย ---- การเคลือบ ---- การติดต่อและการถอด ---- การเจาะ ---- การทดสอบไฟฟ้า ---- SMT ---- การเชื่อมคลื่น ---- การประกอบ ---- ICT ---- การทดสอบฟังก์ชัน ---- การทดสอบอุณหภูมิและความชื้น | ||||
บริการผลิตอุตสาหกรรม Super EMS
คําแนะนํา
เรามีโซ่การจัดหาชิ้นส่วนอิเล็กทรอนิกส์ที่แข็งแกร่ง เราสามารถนําเสนอราคาที่แข่งขันสําหรับรายการ BOM ของคุณ
บริการ
เราเชี่ยวชาญในการให้บริการ EMS กลยุทธ์ครบวงจร เพื่อตอบสนองความต้องการเฉพาะของลูกค้าของเรา.
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
