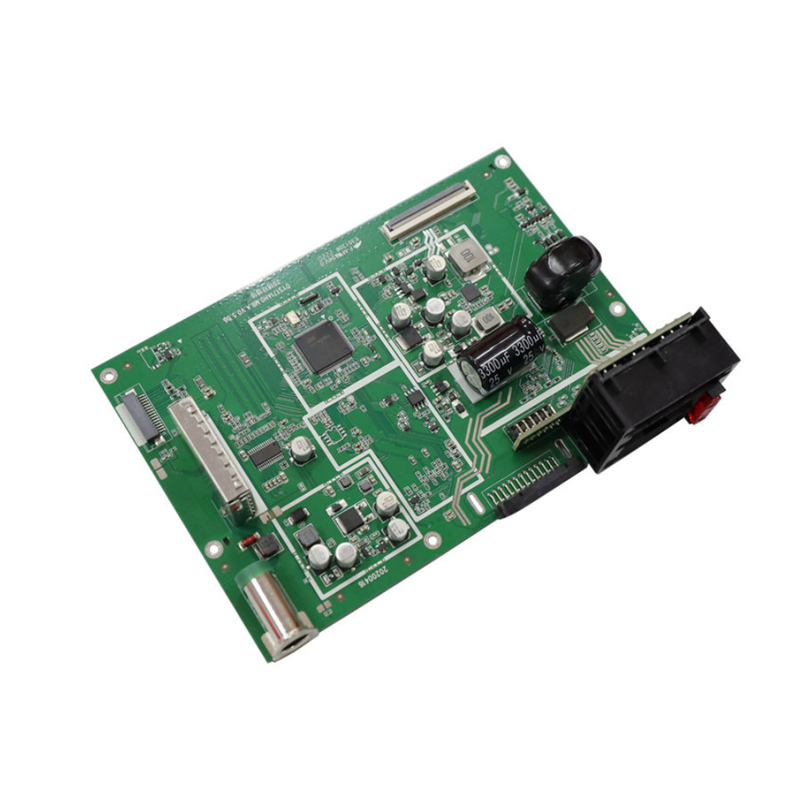

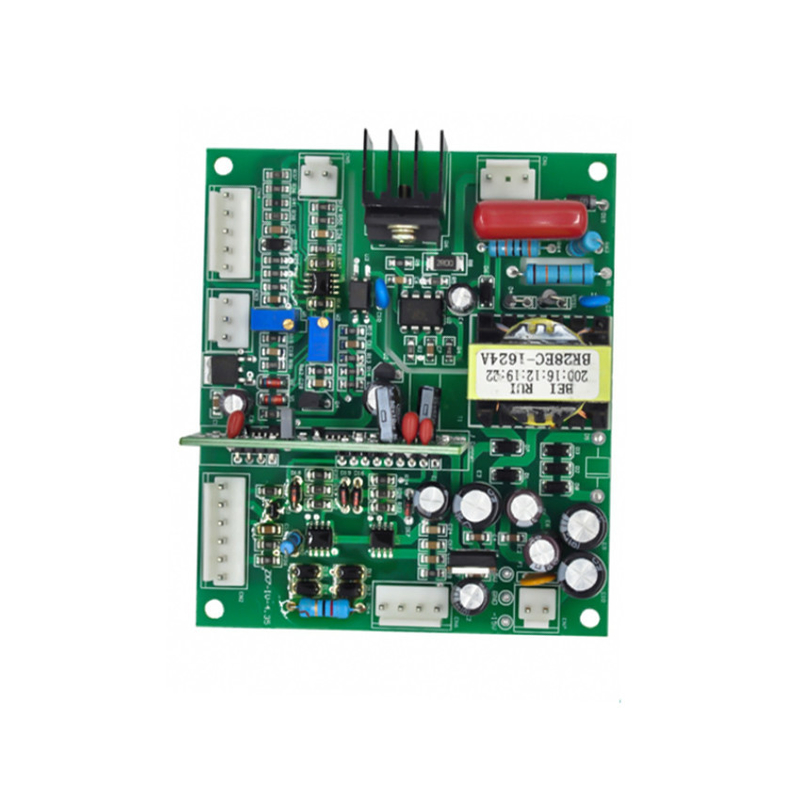

รวดเร็วเปลี่ยนความน่าเชื่อถือดิจิตอลเต็ม Prototype PCB Assembly SMT การแก้ไขบอร์ดวงจร
-
เน้น
รวดเร็ว Turn PCB ประกอบต้นแบบ
,การประกอบ PCB แบบแพทย์
,บริการทําต้นแบบ PCB ของแพทย์
-
ชื่อสินค้าบริการประกอบ PCB ต้นแบบ การผลิตแผงวงจรเลี้ยวด่วนหลายชั้น
-
ลักษณะQuick Turn PCB
-
แพ็คเกจขั้นต่ำ03015
-
ความหนาของบอร์ด0.2mm-6.5mm
-
อุปกรณ์ระดับไฮเอนด์เครื่องเคลือบบัตร FUJI NXT3/XPF
-
รูปทรงสี่เหลี่ยม/กลม/สล็อต/ตัด/ซับซ้อน/ไม่เรียบร้อย
-
ทดสอบการทดสอบ AOI/ X-Ray/Flying-Probe/ฟังก์ชัน
-
สถานที่กำเนิดจีน
-
ชื่อแบรนด์XHT
-
ได้รับการรับรองISO、IATF16949、RoSH
-
หมายเลขรุ่นชุดประกอบ PCB ต้นแบบ XHT-6
-
จำนวนสั่งซื้อขั้นต่ำไม่มีขั้นต่ำ
-
รายละเอียดการบรรจุกล่องที่มีถุงโฟม
-
เวลาการส่งมอบ5-8 วันทําการ
-
เงื่อนไขการชำระเงินT/T, Western Union, MoneyGram
-
สามารถในการผลิต600000＋ ชิ้น/ปาก
รวดเร็วเปลี่ยนความน่าเชื่อถือดิจิตอลเต็ม Prototype PCB Assembly SMT การแก้ไขบอร์ดวงจร
บริการประกอบ PCB แบบต้นแบบ หลายชั้น การผลิตแผ่นวงจรเร็ว
ความต้องการทางเทคนิคสําหรับบริการการประกอบ PCB
1) เทคโนโลยีการติดตั้งพื้นผิวและการเชื่อมผ่านรู
2) ขนาดต่าง ๆ เช่น 1206, 0805, 0603 องค์ประกอบ เทคโนโลยี SMT
3) เทคโนโลยี ICT (ในการทดสอบวงจร)
4) บริการประกอบ PCB ด้วยการอนุมัติ CE, FCC, Rohs
5) เทคโนโลยีการผสมไหลกลับแก๊สไนโตรเจนสําหรับ SMT
6) สมาธิสูง SMT&สายการประกอบ solder
7) ความจุของเทคโนโลยีการวางพานที่เชื่อมต่อกันความหนาแน่นสูง
.
วัสดุที่พบบ่อยในบริการประกอบ PCB
- FR-2,กระดาษเฟโนลหรือกระดาษยางโฟโนลิก กระดาษที่ท่อด้วยธ อร์ฟอลมาลดีไฮด์เฟนอล.ทั่วไปในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคที่มีบอร์ดข้างเดียว. คุณสมบัติไฟฟ้าต่ํากว่า FR-4. ความต้านทานโค้งที่ไม่ดี. โดยทั่วไปมีค่า 105 °C
- FR-4, สายใยสายใยแก้วผ้าที่ท่วมกับธ อร์ epoxy. การดูดซึมน้ําต่ํา (ถึงประมาณ 0.15%) คุณสมบัติการกันน้ําที่ดี, ความต้านทานโค้งที่ดี. ค่อนข้างทั่วไป. มีหลายประเภทที่มีคุณสมบัติที่แตกต่างกันเล็กน้อย. โดยทั่วไปมีค่า 130 ° C
- อลูมิเนียมหรือบอร์ดแกนโลหะหรือสารสับสราทโลหะประปา(IMS) ที่เคลือบด้วยดีเอเลคทริกบางที่นําไฟฟ้าได้ - ใช้สําหรับชิ้นส่วนที่ต้องการการเย็นที่สําคัญ - สวิตช์พลังงาน, LEDsบางครั้งเป็นแผ่นวงจรบางชั้นสองFR-4 แหลมผสมบนแผ่นโลหะอลูมิเนียม8, 1, 1.5หนา 2 หรือ 3 มิลลิเมตร ละเมนที่หนาบางครั้งยังมีโลหะทองแดงหนา
- สับสราทยืดหยุ่น- สามารถเป็นฟอยล์ที่เคลือบด้วยทองแดงที่อยู่ลําพังได้ หรือสามารถเคลือบเป็นสารแข็งบาง เช่น 50-130 μm
- แคปตันหรือUPILEX,aโพลีไมมิดโฟลย. ใช้สําหรับเครื่องวงจรพิมพ์ยืดหยุ่น, ในรูปแบบนี้ทั่วไปในอิเล็กทรอนิกส์ผู้บริโภคขนาดเล็กหรือสําหรับการเชื่อมต่อแบบยืดหยุ่น
- ไพราลักซ์ผนังผสมโพลีไมด์-ฟลอรโพลีเมอร์ ชั้นทองแดงสามารถ delaminate ระหว่าง soldering
PCB Components Sourcing คืออะไร?
การจัดหาองค์ประกอบ PCB หมายถึงการซื้อองค์ประกอบ PCB เพื่อประกอบบนแผ่นวงจรพิมพ์ การจัดหาองค์ประกอบสามารถทําได้หลายวิธีคุณสามารถมีซัพพลายเออร์ซื้อส่วนประกอบจากผู้จําหน่ายที่ได้รับอนุญาตและน่าเชื่อถือของทางเลือกของพวกเขาและส่งให้คุณตามคําสั่ง.คุณยังสามารถแนะนําผู้จําหน่ายที่ผู้จําหน่ายสามารถซื้อกําเนิดส่วนประกอบจากและส่งให้คุณ.การจัดหาองค์ประกอบสามารถทําได้ในท้องถิ่นหรือจากต่างประเทศ. การจัดหาส่วนประกอบระหว่างประเทศโดยทั่วไปใช้เวลาประมาณ 5-10 วันทําการขึ้นอยู่กับระยะเวลาของการชําระสินค้าดังนั้นมันจึงเป็นที่ชอบโดยเฉพาะอย่างยิ่งถ้ามีส่วนประกอบทั้งหมดที่ต้องการ เพราะมันช่วยประหยัดเวลาและค่าการผลิต
รายละเอียด
| ไม่ | รายการ | ความสามารถ |
| 1 | ชั้น | 2-68L |
| 2 | ขนาดการแปรรูปสูงสุด | 600mm*1200mm |
| 3 | ความหนาของแผ่น | 0.2 มิลลิเมตร-6.5 มิลลิเมตร |
| 4 | ความหนาของทองแดง | 0.5 โอนซ์-28 โอนซ์ |
| 5 | ขั้นต่ํารอย/พื้นที่ | 20.0มิล / 2.0มิล |
| 6 | อุปกรณ์ประกอบการ | 0. 10 มิลลิเมตร |
| 7 | ความหนาสูงสุดต่อสัดส่วนกว้าง | 15:1 |
| 8 | ผ่านการรักษา | ผ่าน, ตาบอดและฝังผ่าน, ผ่านในพัด, ทองแดงในผ่าน... |
| 9 | การทําปลายผิว / การรักษา | HASL/HASL ไม่มีหมู ทองเคมี ทองเคมี ทองดําน้ํา เงินดําน้ํา/ทอง Osp ทองเคลือบ |
| 10 | วัสดุพื้นฐาน | FR408 FR408HR, PCL-370HR; IT180A, Megtron 6 ((Panasonic); Rogers4350, Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco laminate ด้วยวัสดุ FR-4 ((รวมการเคลือบครึ่ง Ro4350B ไฮบริดด้วย FR-4) |
| 11 | สีหน้ากากผสม | สีเขียว สีดํา สีแดง สีเหลือง สีขาว สีฟ้า สีม่วง สีเขียวแมท สีดําแมท |
| 12 | บริการทดสอบ | AOI, X-Ray, Flying-Probe, Function Test, First Article Tester การทดสอบการทํางานของเครื่องบิน |
| 13 | โปรไฟล การเจาะ | โปรแกรม V-CUT, Beveling |
| 14 | โบว์แอนด์ทวิส | ≤0.5% |
| 15 | ประเภท HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | ขั้นต่ําช่องเปิดเครื่องกล | 0.1 มม. |
| 17 | ขั้นต่ําช่องเปิดเลเซอร์ | 00.075 มิลลิเมตร |
ข้อดีของ XHT
1. 1600 ตารางเมตร ศูนย์กลางโกดัง
2. ครบวงจรของ Yageo, Murata, Avx, Kemet RC
3การควบคุมอุณหภูมิและความชื้น
4. แก้ปัญหาของตัวอย่าง R & D
5การสนับสนุนทีมงานเชือกซัพพลายมืออาชีพ
6การจัดซื้อ R & D ยังสามารถใช้บริการประกอบ PCB VIP ได้
บริการประกอบ PCB รุ่นแรก ผู้ผลิตชั้นนํา
เรามีโซ่การจัดหาชิ้นส่วนอิเล็กทรอนิกส์ที่แข็งแกร่ง เราสามารถนําเสนอราคาที่แข่งขันสําหรับรายการ BOM ของคุณ
บริการ
เราเชี่ยวชาญในการให้บริการ EMS กลยุทธ์ครบวงจร เพื่อตอบสนองความต้องการเฉพาะของลูกค้าของเรา.
FAQ
|
ถาม: คุณทดสอบสินค้าทั้งหมดของคุณ ก่อนการจัดส่ง? 1ผลิตภัณฑ์ของเราทั้งหมดเป็นของแท้ และเราจะทดสอบสินค้าก่อนส่ง โดยเครื่องมือมืออาชีพ เช่น KEYSIGHT E4991A และ KEYSIGHT E4980 |
| Q: มีชนิดของหน้ากากผสมอะไรบ้าง? XHT: มีชนิดการอบแบบ IR ไม้ยาง epoxy แบบ UV การรักษาชนิด Liquid Photo Imageable Solder Mask และ Dry Film Solder Mask ปัจจุบันหน้ากาก solder ของเหลวเป็นชนิดหลัก |
| Q: เราสามารถรับประกันคุณภาพได้อย่างไร? XHT: ตลอดเวลาตัวอย่างก่อนการผลิต ก่อนการผลิตจํานวนมาก การตรวจสอบและรายงานการทดสอบที่สิ้นสุดเสมอ ก่อนการส่ง |
| Q: ความแตกต่างระหว่างบอร์ด HDI และบอร์ดวงจรทั่วไปคืออะไร? XHT: ส่วนใหญ่ของ HDI ใช้เลเซอร์ในการสร้างรู ขณะที่บอร์ดวงจรทั่วไปใช้การเจาะกลไกเท่านั้น และบอร์ด HDI ผลิตโดยวิธีการสร้างขึ้น (Build Up) ดังนั้นจะเพิ่มชั้นมากขึ้นขณะที่บอร์ดวงจรทั่วไปจะเพิ่มขึ้นเพียงครั้งเดียว. |
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
