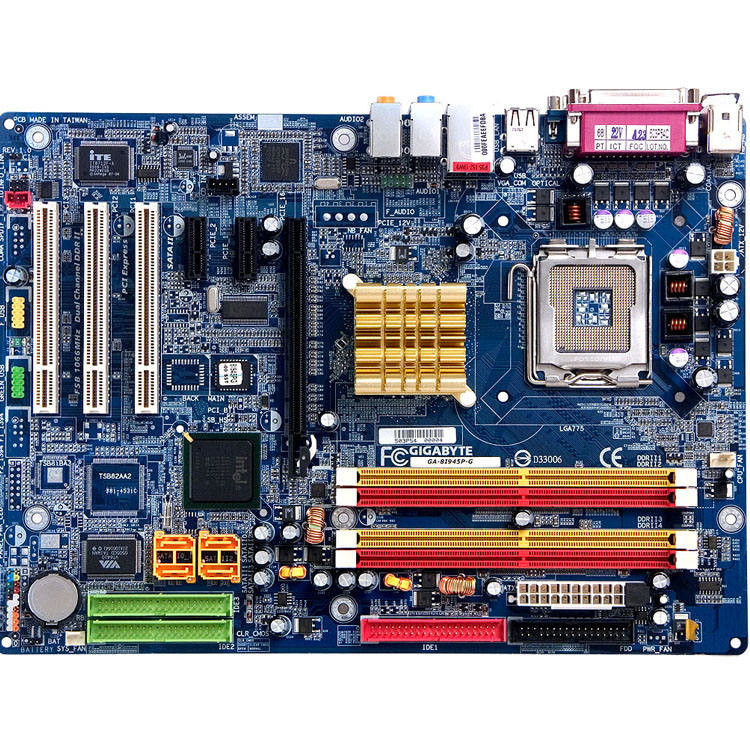

OEM วงจรอิเล็กทรอนิกส์ Board Prototype PCB Assembly PCBA Board ผู้ผลิต
-
เน้น
การผลิตแผ่นวงจรต้นแบบ
,การผลิตแผ่นวงจรประสิทธิภาพสูง
,การผลิต PCB แบบต้นแบบที่มีประสิทธิภาพสูง
-
ชื่อสินค้าOEM วงจรอิเล็กทรอนิกส์ Board Prototype PCB Assembly PCBA Board ผู้ผลิต
-
ประเภทพีซีบี
-
วัสดุพื้นฐานFR-4 ฯลฯ Alu TG สูง FR-4/เซรามิค/cem-3/FR-1
-
นาที. ระยะห่างบรรทัด4มิล, 0.003", 0.1มม.4มิล), 0.1มม., 4/4มิล(0.1/0.1มม.)
-
Min. นาที. line width ความกว้างของเส้น4มิล, 0.1มม., 0.1มม./4ไมล์, 0.075มม./0.075มม.(3มิล/3มิล), 3ไมล์
-
กระบวนการการตัดด้วยเลเซอร์ การดัด การปั๊ม การปั๊ม การเชื่อม การกลึง ส่วน
-
การบํารุงผิวHASL, OSP, HASL ไร้สารตะกั่ว, ENIG, ทองคำแบบแช่
-
บริการทดสอบAOI X-Ray ทดสอบการทำงาน 100%
-
สถานที่กำเนิดจีน
-
ชื่อแบรนด์XHT
-
ได้รับการรับรองISO、IATF16949、RoSH
-
หมายเลขรุ่นXHT ต้นแบบ PCB Assembly-10
-
จำนวนสั่งซื้อขั้นต่ำไม่มีขั้นต่ำ
-
รายละเอียดการบรรจุกล่องที่มีถุงโฟม
-
เวลาการส่งมอบ5-8 วันทําการ
-
เงื่อนไขการชำระเงินT/T, Western Union, MoneyGram
-
สามารถในการผลิต600000＋ ชิ้น/ปาก
OEM วงจรอิเล็กทรอนิกส์ Board Prototype PCB Assembly PCBA Board ผู้ผลิต
OEM วงจรอิเล็กทรอนิกส์ Board Prototype PCB Assembly PCBA Board ผู้ผลิต
การนําเสนอ PCB ของเรา
ประเภทและการใช้ของ PCB
(A) กระดาษ 4 ชั้น
วัสดุพื้นฐานส่วนใหญ่คือผ้าใยแก้วเอพอกซี่ การใช้หลักคือคอมพิวเตอร์ส่วนบุคคล อุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์ เครื่องวัด เครื่องทดสอบครึ่งตัวเครื่องควบคุมเลขเครื่องสวิทช์อิเล็กทรอนิกส์ เครื่องสื่อสาร บอร์ดวงจรความจํา แผ่น IC ฯลฯ
(B) บอร์ด 6-8 ชั้น
วัสดุพื้นฐานยังคงเป็นผ้าใยแก้วยาง epoxy ส่วนใหญ่ใช้ในสวิตช์อิเล็กทรอนิกส์ เครื่องทดสอบครึ่งประสาท คอมพิวเตอร์ส่วนตัวระดับกลางเครื่องทํางานด้านวิศวกรรมและเครื่องจักรอื่น ๆ.
(C) 10 ชั้นหรือมากกว่า
วัสดุส่วนใหญ่คือวัสดุธาตุเรซินเบนเซนกระจก หรือใช้ธาตุเรซินอีโป๊กซี่เป็นวัสดุพื้นฐาน PCB แบบต้นแบบหลายชั้น การใช้งานของ PCB แบบต้นแบบนี้เป็นพิเศษและมันถูกใช้ในคอมพิวเตอร์อุตสาหกรรมขนาดใหญ่, คอมพิวเตอร์ความเร็วสูง เครื่องจักรป้องกัน เครื่องจักรสื่อสาร เป็นต้น
บริการ PCB Prototype ความสามารถและรายละเอียดเทคนิค
| ไม่ | รายการ | ความสามารถ |
| 1 | ชั้น | 2-68L |
| 2 | ขนาดการแปรรูปสูงสุด | 600mm*1200mm |
| 3 | ความหนาของแผ่น | 0.2 มิลลิเมตร-6.5 มิลลิเมตร |
| 4 | ความหนาของทองแดง | 0.5 โอนซ์-28 โอนซ์ |
| 5 | ขั้นต่ํารอย/พื้นที่ | 20.0มิล / 2.0มิล |
| 6 | อุปกรณ์ประกอบการ | 0. 10 มิลลิเมตร |
| 7 | ความหนาสูงสุดต่อสัดส่วนกว้าง | 15:1 |
| 8 | ผ่านการรักษา | ผ่าน, ตาบอดและฝังผ่าน, ผ่านในพัด, ทองแดงในผ่าน... |
| 9 | การทําปลายผิว / การรักษา | HASL/HASL ไม่มีหมู ทองเคมี ทองเคมี ทองดําน้ํา เงินดําน้ํา/ทอง Osp ทองเคลือบ |
| 10 | วัสดุพื้นฐาน | FR408 FR408HR, PCL-370HR; IT180A, Megtron 6 ((Panasonic); Rogers4350, Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco laminate ด้วยวัสดุ FR-4 ((รวมการเคลือบครึ่ง Ro4350B ไฮบริดด้วย FR-4) |
| 11 | สีหน้ากากผสม | สีเขียว สีดํา สีแดง สีเหลือง สีขาว สีฟ้า สีม่วง สีเขียวแมท สีดําแมท |
| 12 | บริการทดสอบ | AOI, X-Ray, Flying-Probe, Function Test, First Article Tester การทดสอบการทํางานของเครื่องบิน |
| 13 | โปรไฟล การเจาะ | โปรแกรม V-CUT, Beveling |
| 14 | โบว์แอนด์ทวิส | ≤0.5% |
| 15 | ประเภท HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | ขั้นต่ําช่องเปิดเครื่องกล | 0.1 มม. |
| 17 | ขั้นต่ําช่องเปิดเลเซอร์ | 00.075 มิลลิเมตร |
ความสามารถของ PCBA
| PCBA คีย์เทิร์น | PCB + ซื้อส่วนประกอบ + การประกอบ + การบรรจุ |
| รายละเอียดการประกอบ | เส้นทาง SMT และ Thru-hole, ISO SMT และ DIP |
| ระยะเวลา | แบบแรก: 15 วันทําการ สั่งจํานวนมาก: 20 ~ 25 วันทําการ |
| การทดสอบสินค้า | การทดสอบ jig/mold การตรวจสอบ X-ray การทดสอบ AOI การทดสอบฟังก์ชัน |
| จํานวน | จํานวนขั้นต่ํา: 1pcs. |
| ไฟล์ที่ต้องการ | PCB: ไฟล์ Gerber ((CAM, PCB, PCBDOC) องค์ประกอบ: ใบแสดงสินค้า (BOM list) การประชุม: ไฟล์ Pick-N-Place |
| ขนาดแผ่น PCB | ขนาดขั้นต่ํา: 0.25 * 0.25 นิ้ว ((6 * 6mm) ขนาดสูงสุด: 1200 * 600 มม. |
| ข้อมูลส่วนประกอบ | Passive ลดลงมา 0201 ขนาด BGA และ VFBGA เครื่องบรรทุกชิป/CSP ที่ไม่มีหมู การประกอบ SMT 2 ด้าน ปริมาณการกระแทก 0.8 มิลล์ BGA ซ่อมแซมและรีบอล การถอนและเปลี่ยนชิ้นส่วน |
| แพ็คเกจส่วนประกอบ | เทปตัด, ท่อ, รีล, ส่วนลอย |
| กระบวนการประกอบ PCB+ | การเจาะ ---- การเปิดเผย ---- การเคลือบ ---- การติดต่อและการถอด ---- การเจาะ ---- การทดสอบไฟฟ้า ---- SMT ---- การเชื่อม --- การประกอบ --- ไอซีที --- การทดสอบฟังก์ชัน --- การทดสอบอุณหภูมิและความชื้น |
XHT ให้อะไร?
1กระบวนการทั้งหมดพร้อมกับทีมงานมืออาชีพเพื่อให้บริการคุณ
2บริการการออกแบบแบบฟรี ตาม Gerber และ impedance ของคุณ จนกว่าคุณจะพอใจ
3วิธีการชําระเงินแบบยืดหยุ่น และเงื่อนไขการชําระเงินที่สามารถต่อรองได้
4บริการครอบคลุมจาก PCB การผลิต, การประกอบ, BOM การจัดซื้อเพื่อการจัดส่ง
อุตสาหกรรมอิเล็กทรอนิกส์ผู้บริโภค
บอร์ดวงจรที่พิมพ์เป็นสะพานที่บรรทุกองค์ประกอบอิเล็กทรอนิกส์และเชื่อมต่อวงจร พวกเขาถูกใช้อย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์สื่อสาร อิเล็กทรอนิกส์ผู้บริโภค คอมพิวเตอร์ อิเล็กทรอนิกส์รถยนต์การควบคุมอุตสาหกรรม, อุปกรณ์การแพทย์ การป้องกันชาติและอากาศ
ในสภาพแวดล้อมปัจจุบันของการวิวัฒนาการที่เร่งรัดของเทคโนโลยีเมฆ การสร้างเครือข่าย 5G ข้อมูลขนาดใหญ่ ความรู้ประดิษฐ์0และอินเตอร์เน็ตของสิ่งของ อุตสาหกรรม PCB ในฐานะ "แม่ของผลิตภัณฑ์อิเล็กทรอนิกส์"
ในช่วงทศวรรษที่ผ่านมา AR, VR, แท็บเล็ตคอมพิวเตอร์ และอุปกรณ์ที่ใส่ได้บ่อยครั้งกลายเป็นจุดร้อนในอุตสาหกรรมอิเล็กทรอนิกส์ผู้บริโภคการทําโปรโตทาย PCB แอปพลิเคชันที่กระจายไปทั่วในอุตสาหกรรมอิเล็กทรอนิกส์ผู้บริโภคโดยมีลักษณะของความต้องการที่สูง จํานวนมากของคําสั่งและการเปลี่ยนอย่างรวดเร็ว
OEM วงจรอิเล็กทรอนิกส์ Board Prototype PCB Assembly PCBA Board ผู้ผลิต
เรามีโซ่การจัดหาชิ้นส่วนอิเล็กทรอนิกส์ที่แข็งแกร่ง เราสามารถนําเสนอราคาที่แข่งขันสําหรับรายการ BOM ของคุณ
บริการ
เราเชี่ยวชาญในการให้บริการ EMS กลยุทธ์ครบวงจร เพื่อตอบสนองความต้องการเฉพาะของลูกค้าของเรา.
FAQ
| Q: สิ่งที่จําเป็นสําหรับ PCB & PCBA อ้างอิง? XHT: สําหรับ PCB: Gerber file และความต้องการทางเทคนิค ((วัสดุ, ขนาด, การบํารุงผิว, ความหนาของทองแดง, ความหนาของแผ่น) และปริมาณที่คุณต้องการ สําหรับ PCBA: ไฟล์ที่กล่าวไว้ข้างต้น, BOM, ไฟล์เลือกและสถานที่ |
| Q: คุณมีบริการอะไร? XHT: เราให้บริการทางด้านการแก้ไขแบบหันกุญแจรวมถึง RD, PCB การผลิต, SMT, การประกอบตัวสุดท้าย, การทดสอบและบริการเพิ่มมูลค่าอื่นๆ |
| Q: เราสามารถตรวจสอบคุณภาพระหว่างการผลิตได้หรือไม่? XHT: ใช่ เราเปิดและโปร่งใสในทุกกระบวนการผลิต ไม่มีอะไรต้องซ่อน เราต้อนรับลูกค้าตรวจสอบกระบวนการผลิตของเราและตรวจสอบในบ้าน |
| Q. ค่าส่ง? XHT: ค่าจัดส่งถูกกําหนดโดยจุดหมาย, น้ําหนัก, ขนาดการบรรจุของสินค้า. กรุณาบอกเราถ้าคุณต้องการให้เรานําเสนอค่าจัดส่งให้คุณ. |
| Q: ความแตกต่างระหว่างบอร์ด HDI และบอร์ดวงจรทั่วไปคืออะไร? XHT: ส่วนใหญ่ของ HDI ใช้เลเซอร์ในการสร้างรู ขณะที่บอร์ดวงจรทั่วไปใช้การเจาะกลไกเท่านั้น และบอร์ด HDI ผลิตโดยวิธีการสร้างขึ้น (Build Up) ดังนั้นจะเพิ่มชั้นมากขึ้นขณะที่บอร์ดวงจรทั่วไปจะเพิ่มขึ้นเพียงครั้งเดียว. |
| Q. คุณยอมรับรูปแบบไฟล์อะไรสําหรับการผลิต? XHT: กรเบอร์ไฟล์: CAM350 RS274X ไฟล์ PCB: Protel 99SE, P-CAD 2001 PCB BOM: Excel (PDF,word,txt) |
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
