การผลิตแผ่นวงจร 4 มิล
,การผลิตแผ่นวงจรแข็ง
,บริการประกอบ PCB แบบยืดหยุ่น
-
Board Thickness1.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0m
-
Copper Thickness1oz,0.5-2.0 Oz,1-3oz,0.5-5oz,0.5-4oz
-
Base MaterialFR-4, CEM-3, Aluminum, CEM-1 OR FR-4, Alum
-
ApplicationElectronics Device, Consumer Electronics, Electronical Products, Industrial, And So On
-
ColorGreen, Customized Color, Blue On Your Request
-
StandardsIPC-A-610 E Class II-III, IPC 6021 Class 2, TDR Testing, ISO 9001, Class 3
-
Min. Line Width3mi, 4mil, 0.1mm, 0.1mm(Flash Gold)/0.15mm(HASL), 0.1 0mm
-
Min. Hole Size0.25mm, 0.1mm, 0.2 Mm, 0.15-0.2mm, 0.1mm-1mm
-
สถานที่กำเนิดจีน
-
ชื่อแบรนด์XHT
-
ได้รับการรับรองISO、IATF16949、RoSH
-
หมายเลขรุ่นชุดแผงวงจรพิมพ์ XHT-9
-
จำนวนสั่งซื้อขั้นต่ำค่าขั้นต่ำต่ำ
-
รายละเอียดการบรรจุกล่องที่มีถุงโฟม
-
เวลาการส่งมอบ5-8 วันทําการ
-
เงื่อนไขการชำระเงินT/T, Western Union, MoneyGram
-
สามารถในการผลิต600000＋ ชิ้น/ปาก

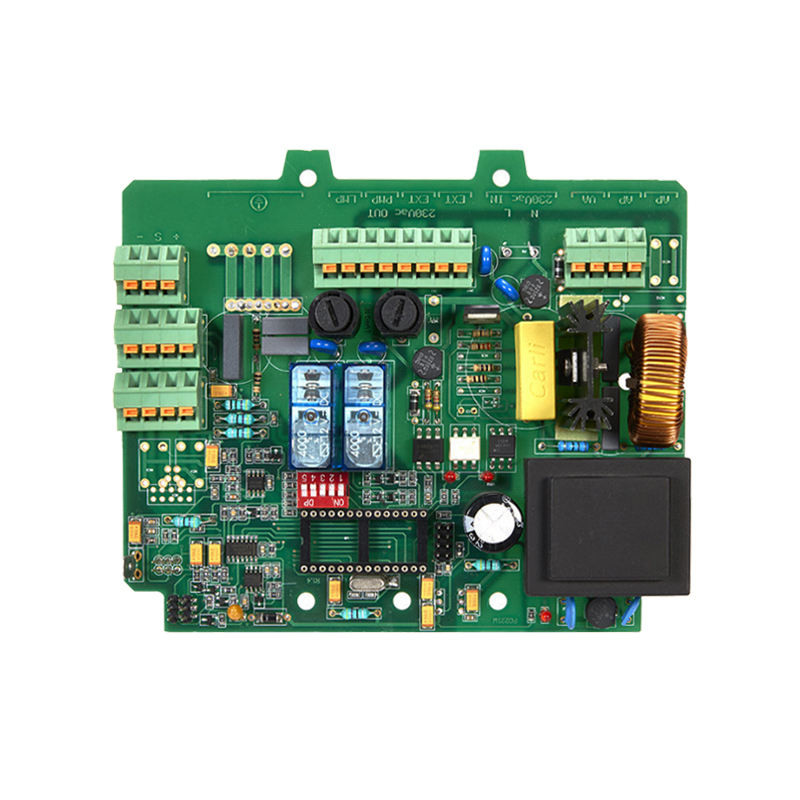

การผลิตแผ่นวงจรอิเล็กทรอนิกส์ PCB กระดานแข็ง บริการตรวจสอบ
บริการตรวจสอบแผ่น PCB ที่แข็งแรง:
1. สัญญามือสอง PCBA ((การประกอบ PCB)) การผลิต
2ความสามารถที่แข็งแกร่งในการจัดหาวัสดุและการจัดการคุณภาพ
3การยืนยันคุณภาพ: Rosh ((ไร้หมึก, Pb-free), ISO9001: 2008, UL
4. SMT, DIP และการแปรรูปผสมคลื่น
5. บริการ OEM / ODM PCBA (( PCB การประกอบ)) ที่น่าเชื่อถือ
6การผลิต PCB แบบยืดหยุ่นและแข็งแรง
7. 4 ชั้น 6 ชั้น, PCBA หลายชั้น ((การประกอบ PCB)
8การทดสอบในวงจร การทดสอบการทํางาน และการทดสอบเครื่องบิน
9การวาง SMT สําหรับ SOP, QFP, CSP และ BGA แพ็คเกจ
10. มีประสบการณ์เต็ม QC และผู้ตรวจสอบ
11. PCBA ((การประกอบ PCB)) สําหรับพลังงาน อุปกรณ์สื่อสาร ระบบควบคุมทางไกล และสินค้าอิเล็กทรอนิกส์ผู้บริโภค และอื่น ๆ
ลักษณะของ PCBA
PCBA เป็นตัวสั้นของ Printed Circuit Board +Assembly ซึ่งหมายถึงว่า PCBA จะถูกบรรทุกโดย SMT จากบอร์ด PCB ที่ว่างเปล่า แล้วผ่านกระบวนการทั้งหมดของ DIP plug-inทั้ง SMT และ DIP เป็นวิธีการบูรณาการส่วนบน PCBความแตกต่างหลักคือ SMT ไม่จําเป็นต้องเจาะรูใน PCB ใน DIP ปินของชิ้นส่วนจําเป็นต้องใส่เข้าไปในรูที่เจาะไปแล้วSMT (Surface Mounted Technology) เทคโนโลยีการติดตั้งบนพื้นผิวใช้เครื่องวางหลัก ๆ เพื่อติดตั้งชิ้นส่วนเล็ก ๆ น้อย ๆ บน PCBกระบวนการผลิตคือ: การวางตําแหน่งแผ่น PCB, การพิมพ์พิมพ์ผสมผสม, การติดตั้งเครื่องวาง, เตาเผาและการตรวจสอบผลิตภัณฑ์เสร็จ.ส่วนที่ใส่ในแผ่น PCB. การบูรณาการชิ้นส่วนในรูปแบบของพล็อกอินเมื่อบางชิ้นส่วนมีขนาดใหญ่และไม่เหมาะสมสําหรับเทคโนโลยีการวางการเชื่อมคลื่นการพิมพ์ การตรวจสอบผลิตภัณฑ์เสร็จ
การควบคุมคุณภาพของ SMT Turnkey PCB Assy
- กระดาษคาร์ดบอร์ดติด: ทดสอบว่าตําแหน่งการวาง SMT ถูกต้องหรือไม่ ลดเวลาการผลิต SMT ทดลองและขยะขององค์ประกอบอย่างมาก และรับประกันคุณภาพของ SMT ได้อย่างมีประสิทธิภาพ
- SPI-Automatic 3D Solder Paste Thickness Gauge: ค้นพบปัญหาด้านคุณภาพการพิมพ์พิมพ์พิมพ์แบบ Solder Paste เช่น การพิมพ์ที่หายไป, สแตนน้อย, สแตนมาก, สแตนต่อเนื่อง, ออฟเฟต, รูปไม่ดีการปนเปื้อนผิว boardเป็นต้น
- AOI: ค้นพบปัญหาต่าง ๆ หลังจากการวาง: สายสั้น, การรั่วไหลของวัสดุ, ความขั้วขั้ว, การย้าย, ส่วนผิด
- รังสีเอ็กซ์: การตรวจสอบวงจรเปิดและวงจรสั้นของ BGA, QFN และอุปกรณ์อื่น ๆ
- เครื่องตรวจจับชิ้นแรกที่ฉลาด:ตรวจจับวัสดุที่ผิด, ส่วนที่หายไป, ทะเล, การตั้งทิศทาง, สีไหม, ฯลฯ, ใช้หลักในการตรวจจับชิ้นแรก; เมื่อเทียบกับการตรวจสอบด้วยมือ,ความแม่นยําสูงขึ้น และความเร็วเพิ่มขึ้น 50%+.
ข้อดีของเรา:
1โปรแกรมและการทดสอบการทํางานและแพคเกจโดยฟรี
2คุณภาพสูง: มาตรฐาน IPC-A-610E, E-test, X-ray, AOI test, QC, การทดสอบการทํางาน 100%
3บริการมืออาชีพ: PCB / FPC / การผลิตอลูมิเนียม, SMT, DIP, การจัดหาองค์ประกอบ, OEM ด้วยประสบการณ์ 21 ปี
4การรับรอง: UL, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949
การผลิตแผ่นวงจรอิเล็กทรอนิกส์ PCB กระดานแข็ง Assy ผู้ผลิต
คําแนะนํา
เรามีโซ่การจัดหาชิ้นส่วนอิเล็กทรอนิกส์ที่แข็งแกร่ง เราสามารถนําเสนอราคาที่แข่งขันสําหรับรายการ BOM ของคุณ
บริการ
เราเชี่ยวชาญในการให้บริการ EMS กลยุทธ์ครบวงจร เพื่อตอบสนองความต้องการเฉพาะของลูกค้าของเรา.
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
