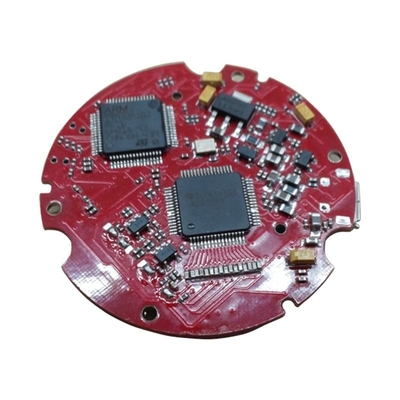

จีนผลิต LED อลูมิเนียม PCB พิมพ์วงจร Board Lighting PCB ประชุม

PCB อลูมิเนียม

PCB อลูมิเนียม หรือแผ่นวงจรพิมพ์อลูมิเนียม เป็นชนิดของ PCB ที่ใช้สับสราตอลูมิเนียมแทนสับสราตไฟเบอร์กลาสหรือเอโป็กซี่แบบดั้งเดิมการ ใช้ อลูมิเนียม มี ข้อ ประโยชน์ หลาย อย่างรวมถึงการระบายความร้อนที่ดีขึ้น ความแข็งแรงทางกลที่ดีขึ้น และน้ําหนักลดลง

PCBs อลูมิเนียมถูกใช้ทั่วไปในแอพลิเคชั่นที่การจัดการทางความร้อนมีความสําคัญ เช่น การส่องแสง LED, พลังงานไฟฟ้า, อิเล็กทรอนิกส์รถยนต์ และอุปกรณ์อุตสาหกรรมพลังงานสูงความ สามารถ นํา ความ อบอุ่น ของ อลูมิเนียม ที่ สูง ช่วย ให้ ความ อบอุ่น หาย ออก ได้ อย่าง มี ประสิทธิภาพ มาก ขึ้นซึ่งสามารถเพิ่มความน่าเชื่อถือและผลงานขององค์ประกอบอิเล็กทรอนิกส์

กระบวนการผลิต PCBs อลูมิเนียมคล้ายกับ PCBs แบบดั้งเดิม แต่มีการปรับปรุงบางอย่างเพื่อรองรับพื้นฐานอะลูมิเนียมการใช้เทคนิคพิเศษในการผูกรอยทองแดงกับพื้นฐานอลูมิเนียม, รับประกันการนําไฟฟ้าที่ดีและผลงานความร้อน

โดยรวมแล้ว PCB อลูมิเนียมเป็นตัวเลือกที่นิยมสําหรับการใช้งานที่ต้องการการระบายความร้อนที่มีประสิทธิภาพและการทํางานที่น่าเชื่อถือในสภาพแวดล้อมที่ท้าทาย

LED อลูมิเนียม PCB ประกอบการ

การประกอบ PCB อลูมิเนียม LED หมายถึงกระบวนการประกอบองค์ประกอบ LED บนแผ่นวงจรพิมพ์อลูมิเนียม (PCB) กระบวนการนี้เกี่ยวข้องกับการวางและผสมชิป LED, resistors,เครื่องประปา, และส่วนประกอบอิเล็กทรอนิกส์อื่น ๆ บน PCB อลูมิเนียมเพื่อสร้างโมดูลแสง LED ที่ใช้งานได้

การประกอบส่วนประกอบ LED บน PCB อลูมิเนียมต้องใส่ใจอย่างละเอียดในการจัดการความร้อน เนื่องจาก LED สามารถสร้างความร้อนระหว่างการทํางานความ อบอุ่น ที่ สูง ของ อลูมิเนียม ช่วย ทํา ให้ ความ อบอุ่น นี้ หาย ไป, ป้องกันการอุ่นเกินและรับประกันอายุยาวของโมดูล LED

ระหว่างกระบวนการประกอบ อุปกรณ์และเทคนิคที่เชี่ยวชาญมักจะใช้เพื่อให้แน่ใจว่าการวางและผสมผสานของส่วนประกอบ LED บน PCB อลูมิเนียมอย่างแม่นยํามีการดําเนินการควบคุมคุณภาพเพื่อตรวจสอบการทํางานและความน่าเชื่อถือของโมดูล LED ที่ประกอบ.

การประกอบ PCB อลูมิเนียม LED ถูกใช้ทั่วไปในการใช้งานด้านการประกายแสงต่างๆ รวมถึงหลอดไฟ LED สาย LED และแผ่น LEDการใช้ PCB อลูมิเนียมในการประกอบ LED ช่วยในการปรับปรุงการระบายความร้อน, ขยายอายุการใช้งานของ LEDs และเพิ่มผลงานโดยรวมของผลิตภัณฑ์แสง

PCB ข้างเดียว

Incoming material detection => PCB side A screen printing solder paste (spot patch glue) => patch => drying (curing) => reflow welding => cleaning => plug-in => wave soldering => cleaning => detection => repair

บอร์ดชั้นเดียว เป็นแบบ PCB แบบพื้นฐานที่สุด เรียกว่าบอร์ดแผ่นเดียว เพราะสายมีอยู่ด้านหนึ่งเท่านั้น เราจึงเรียกบอร์ดนี้ว่าบอร์ดแผ่นเดียว

การตรวจสอบ PCB สองด้าน เป็นกระบวนการที่ใช้กันทั่วไป ในขณะเดียวกันกระบวนการเรซิน กระบวนการ OSP กระบวนการทองในแผ่นคู่ยังใช้ได้.

SMT PCB ข้างเดียว

องค์ประกอบกระบวนการพื้นฐานของ SMT ประกอบด้วย: การพิมพ์จอ (หรือการจัดจําหน่าย), การติดตั้ง (การแข็ง), การผสมแบบกลับเข้า, การทําความสะอาด, การทดสอบ, การซ่อม

1การพิมพ์หน้าจอ: ปฏิบัติงานของมันคือการรั่วผสมผสมผสมผสมผสมผสมหรือติดกาวบนแผ่น PCB เพื่อเตรียมการผสมส่วนประกอบอุปกรณ์ที่ใช้คือเครื่องพิมพ์จอ (screen printing machine), ตั้งอยู่ด้านหน้าของสาย SMT

2, การจัดสรร: มันคือการหล่นกาวลงในตําแหน่งคงที่ของบอร์ด PCB, บทบาทหลักของมันคือการติดตั้งองค์ประกอบกับบอร์ด PCB อุปกรณ์ที่ใช้คือเครื่องจัดสรรที่ตั้งอยู่ด้านหน้าของสายการผลิต SMT หรืออยู่เบื้องหลังอุปกรณ์ทดสอบ.

3. การติดตั้ง: ปฏิบัติงานของมันคือการติดตั้งองค์ประกอบการประกอบพื้นที่อย่างแม่นยําในตําแหน่งคงที่ของ PCB อุปกรณ์ที่ใช้คือเครื่อง SMTที่ตั้งอยู่หลังเครื่องพิมพ์จอในสายการผลิต SMT.

4การรักษาความแข็ง: บทบาทของมันคือการละลายกาวพลาสต์, เพื่อให้องค์ประกอบการประกอบผิวและแผ่น PCB ติดกันอย่างแน่นแน่น. อุปกรณ์ที่ใช้คือเตารักษาความแข็งซึ่งตั้งอยู่หลังเครื่อง SMT ในสาย SMT.
