การประกอบแผ่นวงจรพิมพ์มืออาชีพหลายชั้น ด้วยการออกแบบตามความต้องการ
-
เน้น
การประกอบแผ่นวงจรพิมพ์มืออาชีพ
,การประกอบแผ่นวงจรพิมพ์ที่กําหนดเอง
,การผลิตแผ่นวงจรชั้นเดียว
-
Board Thickness1.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0m
-
Copper Thickness1oz,0.5-2.0 Oz,1-3oz,0.5-5oz,0.5-4oz
-
Base MaterialFR-4, CEM-3, Aluminum, CEM-1 OR FR-4, Alum
-
ApplicationElectronics Device, Consumer Electronics, Electronical Products, Industrial, And So On
-
ColorGreen, Customized Color, Blue On Your Request
-
StandardsIPC-A-610 E Class II-III, IPC 6021 Class 2, TDR Testing, ISO 9001, Class 3
-
Min. Line Width3mi, 4mil, 0.1mm, 0.1mm(Flash Gold)/0.15mm(HASL), 0.1 0mm
-
Min. Hole Size0.25mm, 0.1mm, 0.2 Mm, 0.15-0.2mm, 0.1mm-1mm
-
สถานที่กำเนิดจีน
-
ชื่อแบรนด์XHT
-
ได้รับการรับรองISO、IATF16949、RoSH
-
หมายเลขรุ่นXHT-ชุดแผงวงจรพิมพ์-10
-
จำนวนสั่งซื้อขั้นต่ำค่าขั้นต่ำต่ำ
-
รายละเอียดการบรรจุกล่องที่มีถุงโฟม
-
เวลาการส่งมอบ5-8 วันทําการ
-
เงื่อนไขการชำระเงินT/T, Western Union, MoneyGram
-
สามารถในการผลิต600000＋ ชิ้น/ปาก

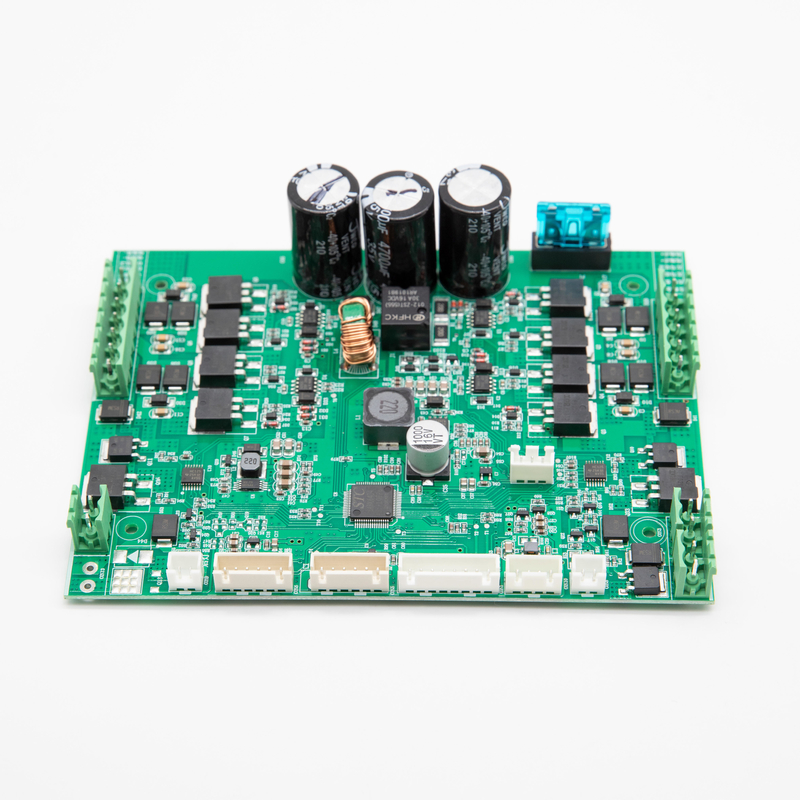

การประกอบแผ่นวงจรพิมพ์มืออาชีพหลายชั้น ด้วยการออกแบบตามความต้องการ
PCB ชั้นเดียว
PCB ชั้นเดียว (พิมพ์แผ่นวงจร) เป็นแผ่นวงจรที่มีรอยนําทางอยู่ด้านหนึ่งของแผ่นเท่านั้น ส่วนประกอบมักถูกผสมในด้านเดียวกันกับรอยเปรียบเทียบกับ PCB หลายชั้น, PCB ชั้นเดียวมีราคาถูกกว่าและมีกระบวนการผลิตที่เรียบง่ายกว่า, ดังนั้นพวกเขามักจะใช้ในอุปกรณ์อิเล็กทรอนิกส์ที่เรียบง่ายและต้นแบบ.พวกเขามีข้อจํากัดในการซับซ้อนทางเดิน และความสมบูรณ์แบบของสัญญาณ เมื่อเทียบกับ PCB หลายชั้น.
บอร์ด PCB มาตรฐานเป็นคําเรียกทั่วไปสําหรับบอร์ดพิมพ์ทั้งหมด ซึ่งสามารถแบ่งออกเป็นบอร์ดชั้นเดียวหรือบอร์ดหลายชั้นตามความต้องการสับสราทของบอร์ดเองทําจากคุณสามารถเห็นว่าบนพื้นผิว
วัสดุการเชื่อมไฟคือแผ่นทองแดง ในตอนแรกแผ่นทองแดงถูกปกคลุมอยู่บนแผ่นทั้งหมด แต่ในกระบวนการผลิต ส่วนกลางถูกถักออกไปและส่วนที่เหลือกลายเป็นเครือข่ายของเส้นเล็ก ๆเส้นเหล่านี้เรียกว่าสายนํา
รูปแบบหรือสายไฟ และใช้ในการให้เชื่อมต่อวงจรของส่วนบน PCB
บอร์ดชั้นเดียว เป็นแบบ PCB แบบพื้นฐานที่สุด เรียกว่าบอร์ดแผ่นเดียว เพราะสายมีอยู่ด้านหนึ่งเท่านั้น เราจึงเรียกบอร์ดนี้ว่าบอร์ดแผ่นเดียว
PCB หลายชั้น
พีซีบีหลายชั้น มีหลายชั้นของร่องรอยการนําไฟแยกกันด้วยชั้นกันบอร์ดเหล่านี้ถูกใช้ในอุปกรณ์อิเล็กทรอนิกส์ที่ซับซ้อนกว่าที่ PCB ชั้นเดียวไม่เพียงพอที่จะตอบสนองความต้องการเหล่านี้ชั้นเพิ่มเติมทําให้การออกแบบวงจรที่ซับซ้อนมากขึ้น ความสมบูรณ์แบบสัญญาณที่ดีขึ้น และการขัดแย้งทางแม่เหล็กไฟฟ้าลดลงPCB หลายชั้นถูกใช้ในอุปกรณ์อิเล็กทรอนิกส์ที่มีประสิทธิภาพสูง เช่น คอมพิวเตอร์, สมาร์ทโฟนและอุปกรณ์เครือข่าย ราคาในการผลิตแพงกว่า PCB ชั้นเดียว แต่มีข้อดีที่สําคัญในด้านการทํางานและผลงาน
การประกอบ PCB หลายชั้น
การประกอบ PCB หลายชั้นมีกระบวนการประกอบและผสมส่วนประกอบบนแผ่นวงจรพิมพ์หลายชั้นกระบวนการนี้ต้องการอุปกรณ์และความเชี่ยวชาญเฉพาะเจาะจง เนื่องจากความซับซ้อนของการทํางานกับหลายชั้น.
ระหว่างการประกอบ PCB หลายชั้น ส่วนประกอบจะถูกวางและผสมผสานกับบอร์ดโดยใช้เทคโนโลยีการติดตั้งบนผิว (SMT) หรือเทคโนโลยีรูผ่าน (THT) ตามความต้องการการออกแบบกระบวนการประกอบอาจรวมถึงการใช้ปัสต้าผสม, เครื่องชักและวางสําหรับการวางส่วนประกอบ และเตาอบลดกลับสําหรับการผสม
นอกจากนี้ การประกอบ PCB หลายชั้นอาจต้องใส่ใจอย่างละเอียดในการจัดการทางความร้อนและความสมบูรณ์แบบของสัญญาณ เนื่องจากหลายชั้นสามารถส่งผลกระทบต่อการระบายความร้อนและการกระจายสัญญาณการควบคุมคุณภาพและการทดสอบยังมีความสําคัญในการรับประกันฟังก์ชันและความน่าเชื่อถือของ PCB หลายชั้นที่ประกอบ.
ข้อดีของเรา:
1โปรแกรมและการทดสอบการทํางานและแพคเกจโดยฟรี
2คุณภาพสูง: มาตรฐาน IPC-A-610E, E-test, X-ray, AOI test, QC, การทดสอบการทํางาน 100%
3บริการมืออาชีพ: PCB / FPC / การผลิตอลูมิเนียม, SMT, DIP, การจัดหาองค์ประกอบ, OEM ด้วยประสบการณ์ 21 ปี
4การรับรอง: UL, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949
ผู้ผลิตชุดแผ่นวงจรพิมพ์มืออาชีพ
คําแนะนํา
เรามีโซ่การจัดหาชิ้นส่วนอิเล็กทรอนิกส์ที่แข็งแกร่ง เราสามารถนําเสนอราคาที่แข่งขันสําหรับรายการ BOM ของคุณ
บริการ
เราเชี่ยวชาญในการให้บริการ EMS กลยุทธ์ครบวงจร เพื่อตอบสนองความต้องการเฉพาะของลูกค้าของเรา.
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
