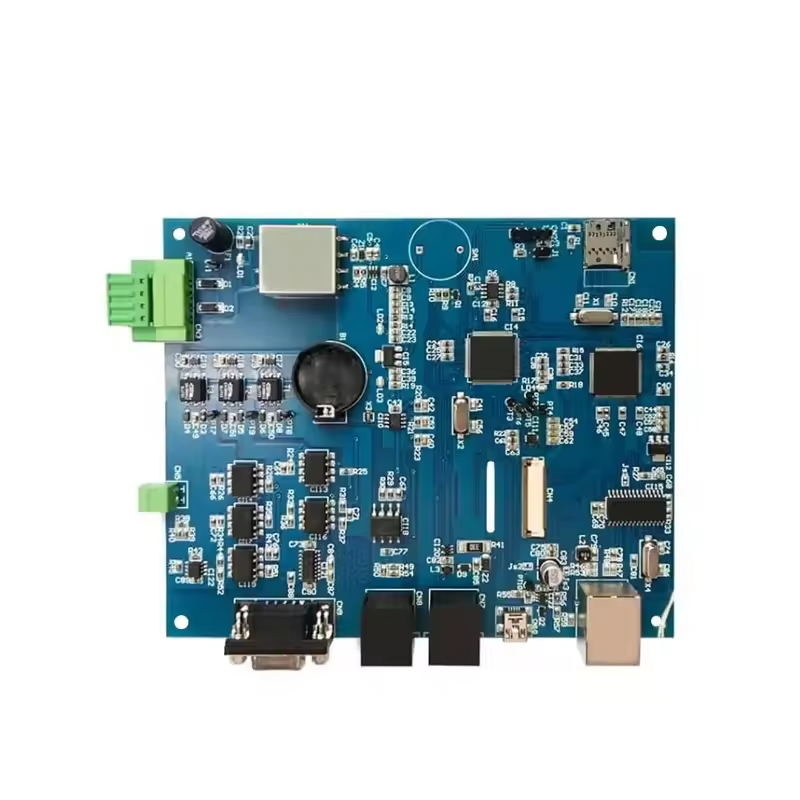

Quick Turn Printed Circuit Board Prototype PCB Assembly with Laser Cutting Bending Stamping

รวดเร็วหัน พิมพ์แผงวงจร PCB รุ่นแรก การประกอบ PCB กับเลเซอร์ตัดบิด Stamping

ผลิตภัณฑ์ - การประกอบ PCB ต้นแบบ
  • เน้น

    แผ่นวงจรพิมพ์ที่หมุนเร็ว

    ,

    การตัดเลเซอร์ต้นแบบ PCB การประกอบ

    ,

    รวดเร็ว Turn PCB ประกอบต้นแบบ

  • ชื่อสินค้า
    รวดเร็ว Turn พิมพ์วงจรบอร์ดต้นแบบ PCB การประกอบสัญญาผู้ผลิต
  • Type
    PCBA
  • Base Material
    FR-4, Etc, Alu, High TG, FR-4/ceramic/cem-3/FR-1
  • นาที. ระยะห่างบรรทัด
    4มิล, 0.003", 0.1มม.4มิล), 0.1มม., 4/4มิล(0.1/0.1มม.)
  • Min. Line Width
    4mil, 0.1mm, 0.1mm/4mi, 0.075mm/0.075mm(3mil/3mil), 3mi
  • Process
    Laser Cutting Bending Stamping Stamping Welding Turnning Part
  • Surface Finishing
    HASL, OSP, HASL Lead Free, ENIG, Immersion Gold
  • Testing Service
    AOI X-Ray, 100% Function Test
  • Place of Origin
    CHINA
  • ชื่อแบรนด์
    XHT
  • ได้รับการรับรอง
    ISO、IATF16949、RoSH
  • Model Number
    XHT Prototype PCB Assembly-16
  • Minimum Order Quantity
    NO MOQ
  • ราคา
    US$ 0.1-1/Pcs
  • Packaging Details
    Carton with foam bag
  • Delivery Time
    5-8 work days
  • เงื่อนไขการชำระเงิน
    T/T, Western Union, MoneyGram
  • สามารถในการผลิต
    600000＋ ชิ้น/ปาก

รวดเร็วหัน พิมพ์แผงวงจร PCB รุ่นแรก การประกอบ PCB กับเลเซอร์ตัดบิด Stamping

  • Quick Turn Printed Circuit Board Prototype PCB Assembly with Laser Cutting Bending Stamping
  • Quick Turn Printed Circuit Board Prototype PCB Assembly with Laser Cutting Bending Stamping
รับราคา ติดต่อตอนนี้

รวดเร็ว Turn พิมพ์วงจรบอร์ดต้นแบบ PCB การประกอบสัญญาผู้ผลิต





การนําเสนอ PCB ของเรา



ประเภทและการใช้ของ PCB
(A) กระดาษ 4 ชั้น
วัสดุพื้นฐานส่วนใหญ่คือผ้าใยแก้ว epoxy การใช้หลักคือคอมพิวเตอร์ส่วนบุคคล อุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์ เครื่องวัด เครื่องทดสอบครึ่งตัวเครื่องควบคุมเลขเครื่องสวิทช์อิเล็กทรอนิกส์ เครื่องสื่อสาร บอร์ดวงจรความจํา แผ่น IC ฯลฯ
(B) บอร์ด 6-8 ชั้น
วัสดุพื้นฐานยังคงเป็นผ้าใยแก้วยาง epoxy ส่วนใหญ่ใช้ในสวิทช์อิเล็กทรอนิกส์ เครื่องทดสอบครึ่งประสาท คอมพิวเตอร์ส่วนตัวระดับกลางเครื่องทํางานด้านวิศวกรรมและเครื่องจักรอื่น ๆ.
(C) 10 ชั้นหรือมากกว่า
วัสดุส่วนใหญ่คือวัสดุธาตุเรซินเบนเซนกระจก หรือใช้ธาตุเรซินอีโป๊กซี่เป็นวัสดุพื้นฐาน PCB แบบต้นแบบหลายชั้น การใช้งานของ PCB แบบต้นแบบนี้เป็นพิเศษและมันถูกใช้ในคอมพิวเตอร์อุตสาหกรรมขนาดใหญ่, คอมพิวเตอร์ความเร็วสูง เครื่องจักรป้องกัน เครื่องจักรสื่อสาร เป็นต้น



บริการ PCB Prototype ความสามารถและรายละเอียดเทคนิค



ไม่ รายการ ความสามารถ
1 ชั้น 2-68L
2 ขนาดการแปรรูปสูงสุด 600mm*1200mm
3 ความหนาของแผ่น 0.2 มิลลิเมตร-6.5 มิลลิเมตร
4 ความหนาของทองแดง 0.5 โอนซ์-28 โอนซ์
5 ขั้นต่ํารอย/พื้นที่ 20.0มิล / 2.0มิล
6 อุปกรณ์ประกอบการ 0. 10 มิลลิเมตร
7 ความหนาสูงสุดต่อสัดส่วนกว้าง 15:1
8 ผ่านการรักษา ผ่าน, ตาบอดและฝังผ่าน, ผ่านในพัด, ทองแดงในผ่าน...
9 การทําปลายผิว / การรักษา HASL/HASL ไม่มีหมู ทองเคมี ทองเคมี ทองดําน้ํา เงินดําน้ํา/ทอง Osp ทองเคลือบ
10 วัสดุพื้นฐาน FR408 FR408HR, PCL-370HR; IT180A, Megtron 6 ((Panasonic); Rogers4350,
Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco laminate ด้วยวัสดุ FR-4 ((รวมการ laminating Ro4350B Hybrid ส่วนหนึ่งด้วย FR-4)
11 สีหน้ากากผสม สีเขียว สีดํา สีแดง สีเหลือง สีขาว สีฟ้า สีม่วง สีเขียวแมท สีดําแมท
12 บริการทดสอบ AOI, X-Ray, Flying-Probe, Function Test, First Article Tester การทดสอบการทํางานของเครื่องบิน
13 โปรไฟล การเจาะ โปรแกรม V-CUT, Beveling
14 โบว์แอนด์ทวิส ≤0.5%
15 ประเภท HDI 1+n+1,2+n+2,3+n+3
16 ขั้นต่ําช่องเปิดเครื่องกล 0.1 มม.
17 ขั้นต่ําช่องเปิดเลเซอร์ 00.075 มิลลิเมตร



ความสามารถของ PCBA

PCBA คีย์เทิร์น PCB + ซื้อส่วนประกอบ + การประกอบ + การบรรจุ
รายละเอียดการประกอบ เส้นทาง SMT และ Thru-hole, ISO SMT และ DIP
ระยะเวลา แบบแรก: 15 วันทําการ สั่งจํานวนมาก: 20 ~ 25 วันทําการ
การทดสอบสินค้า การทดสอบ jig/mold การตรวจสอบ X-ray การทดสอบ AOI การทดสอบฟังก์ชัน
จํานวน จํานวนขั้นต่ํา: 1pcs.
ไฟล์ที่ต้องการ PCB: ไฟล์ Gerber ((CAM, PCB, PCBDOC)
องค์ประกอบ: ใบแสดงสินค้า (BOM list)
การประชุม: ไฟล์ Pick-N-Place
ขนาดแผ่น PCB ขนาดขั้นต่ํา: 0.25 * 0.25 นิ้ว ((6 * 6mm)
ขนาดสูงสุด: 1200 * 600 มม.
ข้อมูลส่วนประกอบ Passive ลดลงมา 0201 ขนาด
BGA และ VFBGA
เครื่องบรรทุกชิป/CSP ที่ไม่มีหมู
การประกอบ SMT 2 ด้าน
ปริมาณการกระแทก 0.8 มิลล์
BGA ซ่อมแซมและรีบอล
การถอนและเปลี่ยนชิ้นส่วน
แพ็คเกจส่วนประกอบ เทปตัด, ท่อ, รีล, ส่วนลอย
กระบวนการประกอบ PCB+ การเจาะ ---- การเปิดเผย ---- การเคลือบ ---- การติดต่อและการถอด ---- การเจาะ ---- การทดสอบไฟฟ้า ---- SMT ----
การเชื่อม --- การประกอบ --- ไอซีที --- การทดสอบฟังก์ชัน --- การทดสอบอุณหภูมิและความชื้น





XHT ให้อะไร?

1กระบวนการทั้งหมดพร้อมกับทีมงานมืออาชีพเพื่อให้บริการคุณ
2บริการการออกแบบแบบฟรี ตาม Gerber และ impedance ของคุณ จนกว่าคุณจะพอใจ
3วิธีการชําระเงินแบบยืดหยุ่น และเงื่อนไขการชําระเงินที่สามารถต่อรองได้
4บริการครอบคลุมจาก PCB การผลิต, การประกอบ, BOM การจัดซื้อเพื่อการจัดส่ง



อุตสาหกรรมอิเล็กทรอนิกส์ผู้บริโภค

บอร์ดวงจรที่พิมพ์เป็นสะพานที่บรรทุกองค์ประกอบอิเล็กทรอนิกส์และเชื่อมต่อวงจร พวกเขาถูกใช้อย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์สื่อสาร อิเล็กทรอนิกส์ผู้บริโภค คอมพิวเตอร์ อิเล็กทรอนิกส์รถยนต์การควบคุมอุตสาหกรรม, อุปกรณ์การแพทย์ การป้องกันชาติและอากาศ

ในสภาพแวดล้อมปัจจุบันของการวิวัฒนาการที่เร่งรัดของเทคโนโลยีเมฆ การสร้างเครือข่าย 5G ข้อมูลขนาดใหญ่ ความรู้ประดิษฐ์0และอินเตอร์เน็ตของสิ่งของ อุตสาหกรรม PCB ในฐานะ "แม่ของผลิตภัณฑ์อิเล็กทรอนิกส์"

ในช่วงทศวรรษที่ผ่านมา AR, VR, แท็บเล็ตคอมพิวเตอร์ และอุปกรณ์ที่ใส่ได้บ่อยครั้งกลายเป็นจุดร้อนในอุตสาหกรรมอิเล็กทรอนิกส์ผู้บริโภคการทําโปรโตทาย PCB แอปพลิเคชันที่กระจายไปทั่วในอุตสาหกรรมอิเล็กทรอนิกส์ผู้บริโภคโดยมีลักษณะของความต้องการที่สูง จํานวนมากของคําสั่งและการเปลี่ยนอย่างรวดเร็ว



OEM วงจรอิเล็กทรอนิกส์ Board Prototype PCB Assembly PCBA Board ผู้ผลิต





บริษัทของเราที่ตั้งขึ้นในปี 2004 ได้กลายเป็นชื่อที่เชื่อถือได้ในอุตสาหกรรม EMS ตั้งอยู่ในบริเวณยุทธศาสตร์ในฮิวโจว จังหวัดกวนดง ใกล้กับศูนย์กลางที่วุ่นวายของเชนเจน

ด้วยพื้นที่ 20,000 ตารางเมตร โรงงานของเราพร้อมที่จะตอบสนองความต้องการของลูกค้าที่หลากหลายในสาขาต่างๆจากอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคถึงอุปกรณ์การแพทย์, ส่วนประกอบรถยนต์, อุปกรณ์อุตสาหกรรม, ระบบพลังงาน, การแก้ไขพลังงานใหม่ และอุปกรณ์สื่อสาร

รายการครบวงจรของเราบริการ EMS/ODM/OEMรวมถึงการออกแบบระบบอิเล็กทรอนิกส์ การพัฒนาต้นแบบ การผลิต PCB การประกอบ และการทดสอบอย่างเข้มงวดให้คุณภาพสูงสุด ราคาที่แข่งขัน และการจัดส่งในเวลาที่ถูกต้อง


เรามีโซ่การจัดหาชิ้นส่วนอิเล็กทรอนิกส์ที่แข็งแกร่ง เราสามารถนําเสนอราคาที่แข่งขันสําหรับรายการ BOM ของคุณ


เราได้นําไปใช้อย่างเต็มที่MES (ระบบการดําเนินการผลิต)รวมถึงการรับสินค้าวัสดุแท้SMTการติดตั้งพื้นผิวDIPและการทดสอบการทํางานของผลิตภัณฑ์อย่างเข้มงวด

ระบบนี้ทําให้สามารถติดตามและติดตามข้อมูลในเวลาจริงของสภาพผิดปกติใด ๆ ระหว่างการผลิต โดยรับประกันความสมบูรณ์แบบของผลิตภัณฑ์และการติดตามกระบวนการทั้งหมด

ความสามารถในการผลิตรายเดือนของเรา 600 ล้านจุด รับประกันคุณภาพชั้นนําและการจัดส่งในเวลาที่ถูกต้อง

บริการ

เราเชี่ยวชาญในการให้บริการ EMS กลยุทธ์ครบวงจร เพื่อตอบสนองความต้องการเฉพาะของลูกค้าของเรา.



นี่คือบริการที่เราให้บริการ

1จําหน่ายชิ้นส่วนอิเล็กทรอนิกส์
2การผลิต PCB
3. PCB การประกอบ
4อาคารกล่อง

เรามีโซ่การจัดหาชิ้นส่วนอิเล็กทรอนิกส์ที่แข็งแกร่ง เราสามารถนําเสนอราคาที่แข่งขันสําหรับรายการ BOM ของคุณ


รวดเร็วหัน พิมพ์แผงวงจร PCB รุ่นแรก การประกอบ PCB กับเลเซอร์ตัดบิด Stamping 0รวดเร็วหัน พิมพ์แผงวงจร PCB รุ่นแรก การประกอบ PCB กับเลเซอร์ตัดบิด Stamping 1

รวดเร็วหัน พิมพ์แผงวงจร PCB รุ่นแรก การประกอบ PCB กับเลเซอร์ตัดบิด Stamping 2

รวดเร็วหัน พิมพ์แผงวงจร PCB รุ่นแรก การประกอบ PCB กับเลเซอร์ตัดบิด Stamping 3







FAQ





Q: สิ่งที่จําเป็นสําหรับ PCB & PCBA อ้างอิง?
XHT: สําหรับ PCB: กรเบอร์ไฟล์และความต้องการทางเทคนิค ((วัสดุ, ขนาด, การบํารุงผิว, ความหนาทองแดง, ความหนาแผ่น) และปริมาณที่คุณต้องการ
สําหรับ PCBA: ไฟล์ที่กล่าวไว้ข้างต้น, BOM, ไฟล์เลือกและสถานที่
Q: คุณมีบริการอะไร?
XHT: เราให้บริการทางด้านการแก้ไขแบบหันกุญแจรวมทั้ง RD, PCB การผลิต, SMT, การประกอบตัวสุดท้าย, การทดสอบและบริการเพิ่มมูลค่าอื่นๆ
Q: เราสามารถตรวจสอบคุณภาพระหว่างการผลิตได้หรือไม่?
XHT: ใช่ เราเปิดและโปร่งใสในทุกกระบวนการการผลิต ไม่มีอะไรที่จะซ่อน เราต้อนรับลูกค้าตรวจสอบกระบวนการผลิตของเราและตรวจสอบในบ้าน
Q. ค่าส่ง?
XHT: ค่าจัดส่งถูกกําหนดโดยจุดหมาย, น้ําหนัก, ขนาดการบรรจุของสินค้า. กรุณาบอกเราถ้าคุณต้องการให้เรานําเสนอค่าจัดส่งให้คุณ.
Q: ความแตกต่างระหว่างบอร์ด HDI และบอร์ดวงจรทั่วไปคืออะไร?
XHT: ส่วนใหญ่ของ HDI ใช้เลเซอร์ในการสร้างรู ขณะที่บอร์ดวงจรทั่วไปใช้การเจาะกลไกเท่านั้น และบอร์ด HDI ผลิตโดยวิธีการสร้างขึ้น (Build Up) ดังนั้นจะเพิ่มชั้นมากขึ้นขณะที่บอร์ดวงจรทั่วไปจะเพิ่มขึ้นเพียงครั้งเดียว.
Q. คุณยอมรับรูปแบบไฟล์อะไรสําหรับการผลิต?
XHT: กรเบอร์ไฟล์: CAM350 RS274X
ไฟล์ PCB: Protel 99SE, P-CAD 2001 PCB
BOM: Excel (PDF,word,txt)
