ผู้ผลิตสัญญา PCBA จํานวนมาก
,ผู้ผลิตสัญญา PCBA
,การประกอบ PCB ที่ติดตั้งบนพื้นผิว
-
Base MaterialFR4, Aluminium, TG, Rogers, CEM-1
-
ความหนาของบอร์ด1.6 มม. 0.5~3.2 มม. 0.2-3.0 มม. 0.3~2.5 มม. 2.0 มม.
-
ApplicationElectronics Device, Consumer Electronics, Electronical Products, Industrial, And So On
-
Solder Mask ColorGreen/black/white/red/blue Etc., Customized
-
บริการบริการแบบครบวงจร PCB & PCBA ODM และ OEM
-
ประเภทปรับแต่งได้, กระดานอิเล็กทรอนิกส์, แผงวงจรอิเล็กทรอนิกส์, แผงวงจรเตือนภัย
-
ColorGreen, Customized Color, Blue On Your Request
-
Surface FinishingHASL, OSP, ENIG, HASL Lead Free, Immersion Gold
-
Place of OriginCHINA
-
ชื่อแบรนด์XHT
-
ได้รับการรับรองISO、IATF16949、RoSH
-
Model NumberXHT Volume PCB Assembly-22
-
จำนวนสั่งซื้อขั้นต่ำไม่มีขั้นต่ำ
-
ราคาUS$ 0.1-1/Pcs
-
รายละเอียดการบรรจุกล่องที่มีถุงโฟม
-
Delivery Time5-8 work days
-
Payment TermsT/T, Western Union, MoneyGram
-
สามารถในการผลิต600000＋ ชิ้น/ปาก

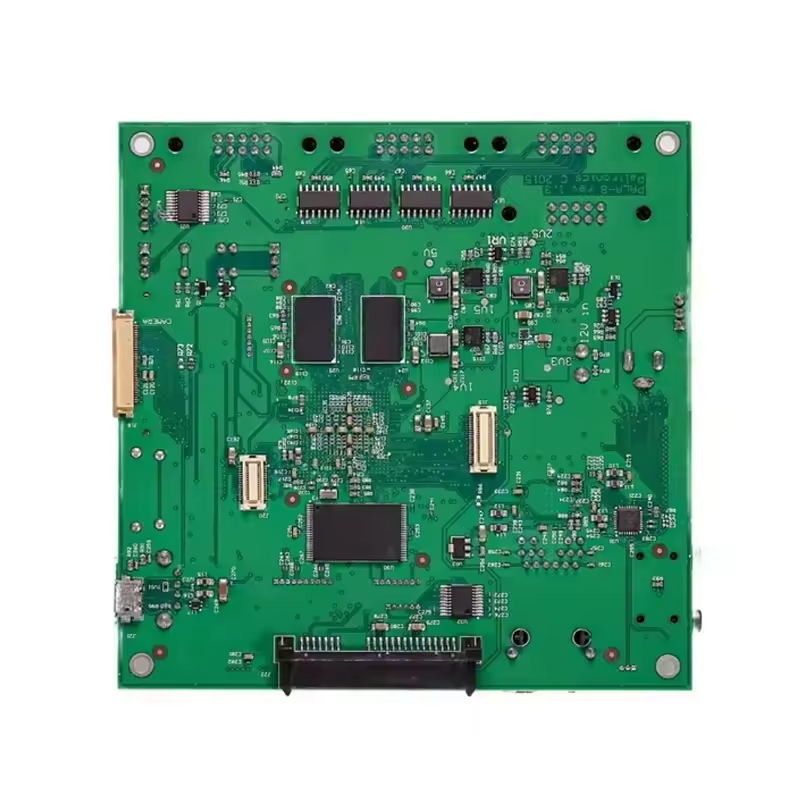

พื้นที่ติดตั้ง PCB ประกอบการ PCB ขนาดใหญ่ ผู้ผลิตสัญญา
พื้นที่ติดตั้ง PCB ประกอบการ PCB ขนาดใหญ่ ผู้ผลิตสัญญา
การประกอบ PCB ที่ติดตั้งบนพื้นผิว
การประกอบ PCB ที่ติดอยู่บนพื้นผิวหมายถึงกระบวนการประกอบองค์ประกอบอิเล็กทรอนิกส์ โดยเฉพาะอุปกรณ์ติดอยู่บนพื้นผิว (SMDs) บนแผ่นวงจรพิมพ์ (PCB)กระบวนการนี้เกี่ยวข้องกับการวางและผสมส่วนประกอบการติดตั้งพื้นผิวบน PCB เพื่อสร้างวงจรอิเล็กทรอนิกส์ที่ประกอบทั้งหมด.
การประกอบ PCB ที่ติดตั้งบนพื้นผิวโดยทั่วไปมีส่วนเกี่ยวข้องกับการใช้เครื่องจักรเลือกและวางที่อัตโนมัติเพื่อวางส่วนประกอบที่ติดตั้งบนพื้นผิวบน PCB อย่างแม่นยําPCB ผ่านกระบวนการผสมผสานแบบ reflow, ในกรณีที่ส่วนประกอบถูกเชื่อมต่อกับบอร์ดโดยใช้กระบวนการทําความร้อนที่ควบคุม
กระบวนการประกอบ PCB ที่ติดอยู่บนพื้นผิวต้องการความแม่นยําและใส่ใจในรายละเอียด เพื่อให้แน่ใจว่าส่วนประกอบถูกวางและผสมให้ถูกต้องและการประกอบที่เกิดขึ้นตรงกับมาตรฐานคุณภาพและความน่าเชื่อถือหลังการประกอบ PCB ที่ประกอบกันมักจะถูกตรวจสอบและทดสอบเพื่อตรวจสอบความสามารถและความสมบูรณ์ขององค์ประกอบที่ประกอบกัน
โดยรวมแล้ว การประกอบ PCB ที่ติดอยู่บนพื้นผิว เป็นขั้นตอนสําคัญในการผลิตสินค้าอิเล็กทรอนิกส์เนื่องจากมันเกี่ยวข้องกับการประกอบส่วนประกอบที่ติดตั้งบนพื้นผิวบน PCB เพื่อสร้างวงจรอิเล็กทรอนิกส์ที่มีฟังก์ชัน.
ข้อดีของแผ่นวงจรหลายชั้น
1, ความหนาแน่นของการประกอบแผ่นวงจรหลายชั้นสูง, ขนาดเล็ก, ด้วยปริมาณของสินค้าอิเล็กทรอนิกส์ที่น้อยลงและน้อยลงการทํางานของบอร์ดวงจร PCB ยังนําไปข้างหน้าความต้องการที่สูงกว่า, ความต้องการของบอร์ดวงจรหลายชั้นยังเพิ่มขึ้น
2การเลือกเส้นวางแผ่นวงจร PCB หลายชั้นสะดวก ความยาวของเส้นวางถูกสั้นมาก เส้นวางระหว่างองค์ประกอบอิเล็กทรอนิกส์ถูกลดแต่ยังสามารถปรับปรุงอัตราการส่งสัญญาณข้อมูล.
3สําหรับวงจรความถี่สูง หลังเข้าสู่พื้นดิน เส้นสัญญาณมีอุปสรรคที่มั่นคงและมีลักษณะต่ําต่อพื้นดินและอัมพาตลักษณะของวงจรพลังงานลดลงมากซึ่งมีผลในการกักตัวที่สําคัญ
| วัสดุ | CEM-1, CEM-3, FR-4, อลูมิเนียม, โรเจอร์ส, Tg สูง เป็นต้น | |||||
| ความหนาของแผ่น | การผลิตมวล: 394มิล (((10มม) ตัวอย่าง: 17.5มม | |||||
| ปลายผิว | HASL, OSP, ทองทอง / เงิน / ทองเหลือง, ENIG, นิ้วทอง | |||||
| ขนาดแผ่น PCB มากที่สุด | 1150mm × 560mm | |||||
| ชั้น | 1-64 L | |||||
| ขนาดหลุม | เครื่องเจาะกลไก: 6 มิล ((0.15 มม) เครื่องเจาะเลเซอร์: 3 มิล ((0.075 มม) | |||||
| PCBA QC | X-ray, AOI Test, Functional Test, QC, QA, QE การทดสอบการใช้งาน | |||||
| ขั้นตอนพิเศษ | ช่องฝัง, ช่องตาบอด, ความต้านทานที่ติดตั้ง, ความจุที่ติดตั้ง, ไฮบริดบางส่วน, ความหนาแน่นบางส่วน, การเจาะกลับ, ความต้องการต่อต้าน, และการควบคุมความต้านทาน | |||||
| บริการของเรา | การผลิต PCB การจัดซื้อส่วนประกอบ การประกอบ SMT/DIP PCBA การทดสอบสายและการทํางาน การติดตั้ง บริการ OEM | |||||
| ซานฟอริซ | ผ่านฝัง, ผ่านตาบอด, ความดันผสม, ความต้านทานที่ติดตั้ง, ความจุที่ติดตั้ง, ความดันผสมท้องถิ่น, ความหนาแน่นสูงท้องถิ่น | |||||
| ความสามารถ SMT | 700 ล้านปอนด์/วัน, BGA 01005 | |||||
| ความจุ DIP | 0.5 ล้านปอนด์/วัน | |||||
| ใบรับรอง | RoHS/ISO9001/TS16949/UL/ISO14001/ISO13485 | |||||
ประโยชน์ ของ เรา
1โปรแกรมและการทดสอบการทํางานและแพคเกจโดยฟรี
2คุณภาพสูง: มาตรฐาน IPC-A-610E, E-test, X-ray, AOI test, QC, การทดสอบการทํางาน 100%
3บริการมืออาชีพ: PCB / FPC / การผลิตอลูมิเนียม, SMT, DIP, การจัดหาองค์ประกอบ, OEM ด้วยประสบการณ์ 21 ปี
4การรับรอง: UL, 94v-0, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949
ประกอบ PCB ขนาดต่ํา-กลาง-ใหญ่ ผู้ผลิตชื่อดัง
เรามีโซ่การจัดหาชิ้นส่วนอิเล็กทรอนิกส์ที่แข็งแกร่ง เราสามารถนําเสนอราคาที่แข่งขันสําหรับรายการ BOM ของคุณ
บริการ
เราเชี่ยวชาญในการให้บริการ EMS กลยุทธ์ครบวงจร เพื่อตอบสนองความต้องการเฉพาะของลูกค้าของเรา.
Q: คุณสามารถนําเสนอตัวอย่างได้หรือไม่?
A: ใช่, เราสามารถสั่งซื้อตัวอย่างสําหรับการทดสอบของคุณก่อนการผลิตจํานวนมาก.
Q: กี่เวลาผมสามารถได้รับคําอ้างอิงหลังจากส่ง Gerber, BOM และวิธีการทดสอบ?
A: ภายใน 6 ชั่วโมงสําหรับอัตราราส่วน PCB และประมาณ 24 ชั่วโมงสําหรับอัตราส่วน PCBA
Q: ผมสามารถรู้กระบวนการการผลิต PCBA ของผมได้อย่างไร?
A: 7-10 วันสําหรับการผลิต PCB และการซื้อส่วนประกอบ และ 10 วันสําหรับการประกอบ PCB และการทดสอบ
ถามครับ การออกแบบของผมปลอดภัยไหม เมื่อผมส่งมันมาให้คุณ?
ไฟล์ของคุณถูกเก็บไว้ในความปลอดภัยและความมั่นคงอย่างสมบูรณ์แบบ ในขณะที่ Kerongda กําลังมีมัน ไฟล์ของคุณไม่เคยถูกแบ่งปันกับบุคคลที่สามใดๆเนื่องจากพวกเขาเป็นทรัพย์สินของคุณเราเคารพลิขสิทธิ์ของไฟล์ของคุณ ลูกค้าควบคุมการกําจัดไฟล์เหล่านี้ ตามความต้องการและอนุมัติที่เขียนของคุณ
Q. การรับประกันคืออะไร?
การรับประกันเป็น 2 ปี
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
