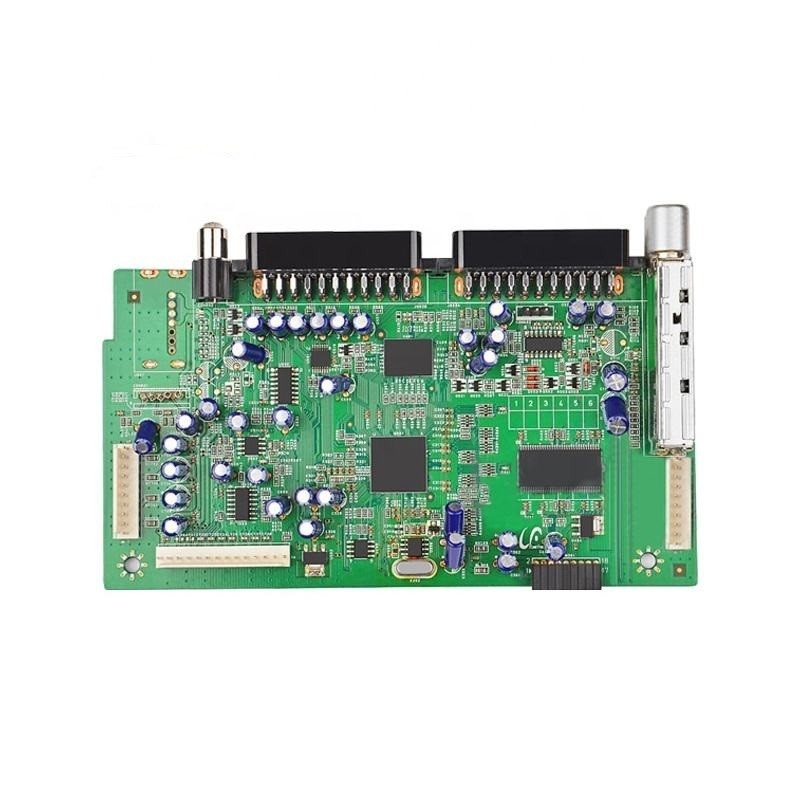

บริการผลิต OEM ที่เดียวสําหรับการประกอบแผ่นวงจรพิมพ์
การประกอบแผ่นวงจรพิมพ์คืออะไร?
การประกอบแผ่นวงจรพิมพ์ คือกระบวนการเชื่อมต่อส่วนประกอบอิเล็กทรอนิกส์ด้วยสายไฟของแผ่นวงจรพิมพ์สายไฟหรือเส้นทางการนําที่ grave บนแผ่นทองแดง laminated ของ PCB ใช้ในพื้นฐานที่ไม่นําไฟเพื่อสร้างองค์ประกอบการเชื่อมส่วนประกอบอิเล็กทรอนิกส์กับพับแผ่นวงจร เป็นการกระทําสุดท้าย ก่อนที่จะใช้อุปกรณ์อิเล็กทรอนิกส์ที่ทํางานได้อย่างเต็มที่
พิมพ์การประกอบแผ่นวงจร ต้องการการประกอบอย่างรอบคอบ โดยเฉพาะการใส่ใจในรายละเอียดและความแม่นยําอย่างสมบูรณ์แบบ ซึ่งจะกําหนดการทํางานที่ประสบความสําเร็จของอุปกรณ์อิเล็กทรอนิกส์เครื่องอิเล็กทรอนิกส์และ PCB สามารถประกอบด้วยการประกอบบนพื้นผิว (SMT), ปลอตผ่านเทคโนโลยีรู (PTH) และการประกอบไฟฟ้า
คําสําคัญ:SMT,PCBA, PCB ประกอบ, Turnkey PCB ประกอบ, PCB ประกอบราคาถูก
เรานําเสนอบริการประกอบแผงวงจรพิมพ์ที่สามารถปรับเปลี่ยนได้ และปรับตัวได้ โดยใช้มาตรฐานโครงการของคุณนี้รวมทุกด้านภายในกระบวนการประกอบ PCB, เช่นการจัดหาวัสดุและส่วนประกอบ, การผลิตและการประกอบ PCB, การดําเนินการมาตรการควบคุมคุณภาพ, การบริหารการจัดส่ง, และการประสานโลจิสติกส์การประกอบแผ่นวงจรพิมพ์บางส่วน: ประเภทของการประกอบนี้ทําให้ลูกค้าสามารถดําเนินการส่วนหนึ่งของกระบวนการด้วยตัวเองลูกค้าสามารถนําเสนอการออกแบบ PCB ครบถ้วน และมอบหมายให้ส่วนประกอบบางส่วนถูกจัดส่งในนามของพวกเขา.
ทําไมต้องเลือกพิมพ์บอร์ด PCB ของเรา?
อย่างแรก เรามีประสบการณ์ในวงการนี้ 20 ปีและเรามีทีมงานวิศวกรรมที่แข็งแกร่ง ที่จะช่วยคุณแก้ปัญหาทางวิชาชีพต่างๆ ที่พบกันตั้งแต่ต้นจนถึงปลายโครงการและเรามีซัพพลายเออร์กว่า 5,000 คน ที่จะช่วยคุณลดต้นทุนของโครงการทีมงานควบคุมคุณภาพของเราจะติดตามกระบวนการทั้งหมด เพื่อให้แน่ใจว่าสินค้าแต่ละชิ้นตรงกับมาตรฐานโรงงานที่มีคุณสมบัติ เพื่อเพิ่มความสามารถในการแข่งขันในตลาดของคุณ.
รายละเอียดการประกอบแผ่นวงจรพิมพ์:
ชื่อสินค้า | การประกอบแผ่นวงจรพิมพ์ |
วัสดุ | FR-4 Tg150/180 |
การใช้งาน | อิเล็กทรอนิกส์ผู้บริโภค |
พื้นที่ | HASL, ENIG, OSP, Immersion Silver/Au ฯลฯ ไม่ต้องเลือก |
จํานวนชั้น | สูงสุด 24 ชั้น |
ความหนาของแผ่น | 5.0±0.1mm |
ความหนาของทองแดง | 1 ออนซ์ - 4 ออนซ์ |
ขั้นต่ํา LW/LS | 3 มิล / 3 มิล |
ขนาดหลุม | 0.1 มม. |
RoSH | ไม่มีหมึก |
FAQ
Q: ผมต้องการอะไรเพื่อเตรียมการเสนอราคา?
A:ไฟล์ Gerber และรายการ BoM และระบุความต้องการทางเทคนิคหรือความต้องการพิเศษที่เกี่ยวข้อง
Q: ใช้เวลานานแค่ไหนสําหรับคุณที่จะตอบกลับหลังจากได้รับการเสนอราคา?
ตอบ: มันขึ้นอยู่กับความซับซ้อนของโครงการของคุณ เรามักจะให้คําตอบเบื้องต้นภายในหนึ่งชั่วโมง
Q: คุณทดสอบผลิตภัณฑ์ของคุณก่อนการส่ง?
ตอบ: ครับ ผลิตภัณฑ์ของเราผ่านการทดสอบการทํางาน 100% รวมถึงการทดสอบ AOI การทดสอบเครื่องบินและการทดสอบ X-rayเรายังให้ความมั่นใจว่ากระบวนการผลิตทั้งหมด จะสอดคล้องกับมาตรฐานสากลของโรช.
Q: คุณยอมรับวัสดุกระบวนการที่เรานําเสนอ?
A: ใช่, เราสามารถออกแบบ PCB การประกอบการแก้ไขสําหรับคุณ, และเรายังสามารถรับวัสดุของลูกค้าสําหรับการประมวลผล.
Q: คุณรักษาข้อมูลสินค้าและไฟล์การออกแบบของเราเป็นความลับหรือไม่?
ตอบ: เราพร้อมที่จะเซ็นสัญญาความเป็นความลับ โดยใช้กฎหมายท้องถิ่นของลูกค้า และสัญญาที่จะรักษาข้อมูลของลูกค้าในระดับความเป็นความลับสูง
Q: คุณเป็นโรงงานหรือคนกลาง?
ตอบ: เราเป็นโรงงานผลิต โรงงานของเราตั้งอยู่ในสวนเทคโนโลยี Zhonghai เมือง Huizhou จังหวัดกวนดง, จีน คุณต้อนรับการเยี่ยมชมโรงงานในเวลาใด ๆหากคุณไม่สามารถไปเยี่ยมท่านเองได้, เราสามารถให้บริการทัวร์ออนไลน์ ผ่านแพลตฟอร์มบางส่วน
เรายึดมั่นในแนวคิดของ "มุ่งหน้าลูกค้า มุ่งหน้าคุณภาพ" และสัญญาที่จะให้ประสบการณ์บริการที่สมบูรณ์แบบกับคุณ
