ข้อดีของบอร์ดวงจรชั้นเดียว
(1) ค่าใช้จ่ายที่ต่ํา: ค่าใช้จ่ายในการผลิตแผ่น PCB แผ่นเดียวค่อนข้างต่ํา เพราะต้องการเพียงชั้นหนึ่งของแผ่นทองแดงและชั้นหนึ่งของพื้นฐานและกระบวนการผลิตค่อนข้างง่าย.
(2) การผลิตที่ง่าย: เมื่อเทียบกับชนิดโครงสร้างอื่น ๆ ของบอร์ด PCB วิธีการผลิตของบอร์ด PCB ชั้นเดียวค่อนข้างง่ายจําเป็นต้องดําเนินการเพียงแค่สายไฟด้านเดียวและการเกรดชั้นเดียวดังนั้นความยากลําบากในการผลิตก็ต่ํา
(3) ความน่าเชื่อถือสูง: บอร์ด PCB ชั้นเดียวไม่มีสายไฟและการเชื่อมต่อหลายชั้น ดังนั้นมันไม่ง่ายต่อปัญหาวงจรสั้นและการรบกวน
(4) เหมาะสําหรับวงจรเรียบง่าย: บอร์ด PCB ชั้นเดียวเหมาะสําหรับการออกแบบวงจรเรียบง่าย, เช่น ไฟ LED, เสียง, เป็นต้น, สามารถตอบสนองความยุ่งยากส่วนใหญ่ของความต้องการวงจรต่ํา
ข้อดีของแผ่นวงจรหลายชั้น
1, ความหนาแน่นของการประกอบแผ่นวงจรหลายชั้นสูง, ขนาดเล็ก, ด้วยปริมาณของสินค้าอิเล็กทรอนิกส์ที่น้อยลงและน้อยลงการทํางานของบอร์ดวงจร PCB ยังนําไปข้างหน้าความต้องการที่สูงกว่า, ความต้องการของบอร์ดวงจรหลายชั้นยังเพิ่มขึ้น
2การเลือกเส้นวางแผ่นวงจร PCB หลายชั้นสะดวก ความยาวของเส้นวางถูกสั้นมาก เส้นวางระหว่างองค์ประกอบอิเล็กทรอนิกส์ถูกลดแต่ยังสามารถปรับปรุงอัตราการส่งสัญญาณข้อมูล.
3สําหรับวงจรความถี่สูง หลังเข้าสู่พื้นดิน เส้นสัญญาณมีอุปสรรคที่มั่นคงและมีลักษณะต่ําต่อพื้นดินและอัมพาตลักษณะของวงจรพลังงานลดลงมากซึ่งมีผลในการกักตัวที่สําคัญ
4สําหรับผลิตภัณฑ์อิเล็กทรอนิกส์ที่มีความต้องการที่สูงกว่าสําหรับฟังก์ชันการ dissipation ความร้อน, โครงการการ dissipation ความร้อนชั้นแกนโลหะสามารถตั้งขึ้นบนบอร์ดวงจรหลายชั้น,ที่สะดวกในการตอบสนองความต้องการของการป้องกัน, การระบายความร้อนและหน้าที่พิเศษอื่น ๆ
สิ่งที่เราต้องการ:
* ไฟล์ Gerber ของ PCB เปลือย
* ใบแสดงสินค้าต้องมี: เลขส่วนของผู้ผลิต ประเภทของส่วนประกอบ ประเภทของบรรจุ
ตําแหน่งส่วนประกอบที่ระบุตามตัวหมายระบุและปริมาณ
* รายละเอียดขนาดของส่วนประกอบที่ไม่ใช่มาตรฐาน
* ภาพวาดการประกอบ รวมถึงข้อแจ้งการเปลี่ยนแปลง
* ขั้นตอนการทดสอบสุดท้าย (ถ้ามี)
ความหนาของทองแดง | 1 oz~3 oz0.5-5 โอซ | วัสดุพื้นฐาน | FR4, อลูมิเนียม, TG, Rogers, CEM-1 |
ความหนาของแผ่น | 1.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0mm | ขั้นต่ํา ความกว้างเส้น | 3m, 4mil, 0.1mm, 0.1mm ((Flash Gold) / 0.15mm ((HASL)) 0.1 10mm |
ขั้นต่ํา ขนาดหลุม | 0.25mm, 0.1mm, 0.2mm, 0.15-0.2mm, 0.1mm-1mm | การบํารุงผิว | HASL, OSP, ENIG, HASL ไม่นําทอง |
ขั้นต่ํา ระยะระหว่างเส้น | 0.003", 4มิล, 0.2มิล, 0.15มิล, 0.1มิล) | ชื่อสินค้า | บอร์ดวงจรพิมพ์ 94V0 PCB Design / PCB Manufacturing |
การใช้งาน | อุปกรณ์อิเล็กทรอนิกส์ อิเล็กทรอนิกส์ผู้บริโภค ผลิตภัณฑ์อิเล็กทรอนิกส์ อุตสาหกรรม และอื่นๆ | หน้ากากผสม | สีฟ้า สีเขียว สีแดง สีฟ้า สีขาว สีดํา สีเหลือง สีเขียว/ดํา/ขาว/แดง/น้ําเงิน เป็นต้น |
ชั้น | 1 ~ 20 ชั้น 1-24 ชั้น | โรห์ | ไม่มีหมู |
PCBA คีย์เทิร์น | PCB + ซื้อส่วนประกอบ + การประกอบ + การบรรจุ | ||||
รายละเอียดการประกอบ | สาย SMT และเส้นผ่านรู ISO | ||||
ระยะเวลา | รุ่นแรก: 15 วันทําการ สั่งจํานวนมาก: 20 ~ 25 วันทําการ | ||||
การทดสอบสินค้า | การทดสอบเครื่องบิน, การตรวจสอบ X-ray, การทดสอบ AOI, การทดสอบการทํางาน | ||||
จํานวน | จํานวนขั้นต่ํา: 1pcs. รูปแบบ, สั่งเล็ก, สั่งจํานวนมาก, ทุกอย่างโอเค | ||||
ไฟล์ที่เราต้องการ | PCB: ไฟล์ Gerber ((CAM, PCB, PCBDOC) | ||||
ไฟล์ที่เราต้องการ | องค์ประกอบ: รายการวัสดุ (BOM list) | ||||
ไฟล์ที่เราต้องการ | การประกอบ: ไฟล์ Pick-N-Place | ||||
ขนาดแผ่น PCB | ขนาดขั้นต่ํา: 0.25 * 0.25 นิ้ว ((6 * 6mm) | ||||
ขนาดสูงสุด: 20 * 20 นิ้ว ((500 * 500 มม.) | |||||
ประเภท PCB Solder | พาสต์หล่อหล่อหล่อในน้ํา ไม่มีหมู RoHS | ||||
ข้อมูลส่วนประกอบ | Passive ลดลงมา 0201 ขนาด | ||||
ข้อมูลส่วนประกอบ | BGA และ VFBGA | ||||
ข้อมูลส่วนประกอบ | เครื่องบรรทุกชิป/CSP ที่ไม่มีหมู | ||||
ข้อมูลส่วนประกอบ | การประกอบ SMT 2 ด้าน | ||||
ข้อมูลส่วนประกอบ | ปริมาณการกระแทก 0.8 มิลล์ | ||||
ข้อมูลส่วนประกอบ | BGA ซ่อมแซมและรีบอล | ||||
ข้อมูลส่วนประกอบ | การถอนและเปลี่ยนชิ้นส่วน | ||||
แพ็คเกจส่วนประกอบ | ตัดเทป ท่อ รีล ส่วนลอย | ||||
การประกอบ PCB | การเจาะ ---- การเปิดเผย ---- การเคลือบ ---- การติดต่อและการถอด ---- การเจาะ ---- การทดสอบไฟฟ้า ---- SMT ---- การเชื่อมคลื่น ---- การประกอบ ---- ICT ---- การทดสอบฟังก์ชัน ---- การทดสอบอุณหภูมิและความชื้น |
Q: คุณใช้ไฟล์อะไรในการผลิต PCBA?
A: Gerber หรือ Eagle, รายการ BOM, PNP และตําแหน่งส่วนประกอบ
Q: คุณสามารถนําเสนอตัวอย่างได้หรือไม่?
A: ใช่, เราสามารถสั่งซื้อตัวอย่างสําหรับการทดสอบของคุณก่อนการผลิตจํานวนมาก.
Q: กี่เวลาผมสามารถได้รับคําอ้างอิงหลังจากส่ง Gerber, BOM และวิธีการทดสอบ?
A: ภายใน 6 ชั่วโมงสําหรับอัตราราส่วน PCB และประมาณ 24 ชั่วโมงสําหรับอัตราส่วน PCBA
Q: ผมสามารถรู้กระบวนการการผลิต PCBA ของผมได้อย่างไร?
A: 7-10 วันสําหรับการผลิต PCB และการซื้อส่วนประกอบ และ 10 วันสําหรับการประกอบ PCB และการทดสอบ
ถามครับ การออกแบบของผมปลอดภัยไหม เมื่อผมส่งมันมาให้คุณ?
ไฟล์ของคุณถูกเก็บไว้ในความปลอดภัยและความมั่นคงอย่างสมบูรณ์แบบ ในขณะที่ Kerongda กําลังมีมัน ไฟล์ของคุณไม่เคยถูกแบ่งปันกับบุคคลที่สามใดๆเนื่องจากพวกเขาเป็นทรัพย์สินของคุณเราเคารพลิขสิทธิ์ของไฟล์ของคุณ ลูกค้าควบคุมการกําจัดไฟล์เหล่านี้ ตามความต้องการและอนุมัติที่เขียนของคุณ
Q. การรับประกันคืออะไร?
การรับประกันเป็น 2 ปี

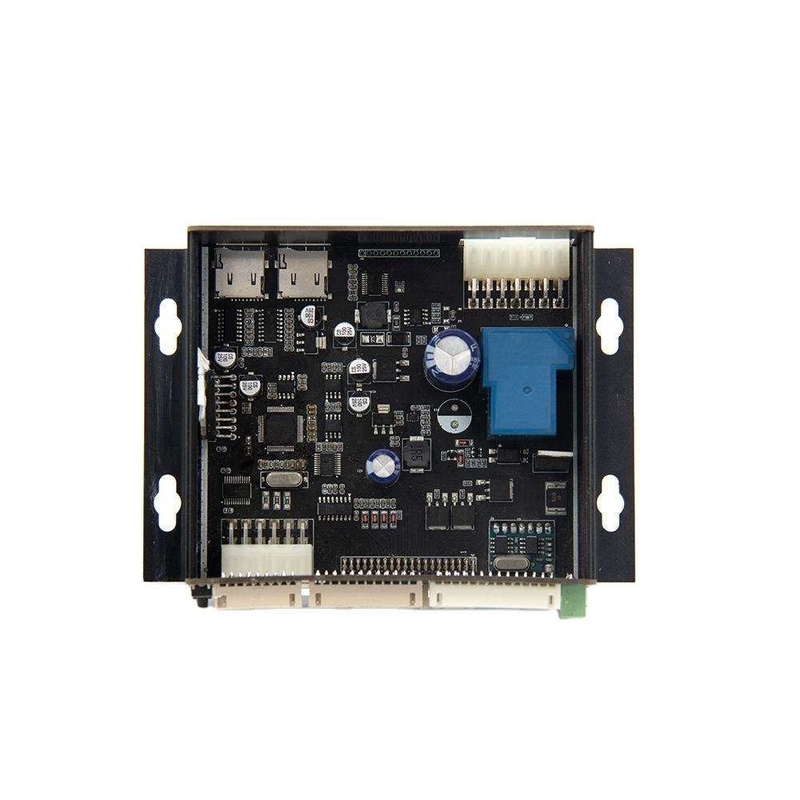

รุ่นแรก การประกอบแผงวงจรวงจรเร็ว EMS PCBA ราคาที่แข่งขัน
เรามีโซ่การจัดหาชิ้นส่วนอิเล็กทรอนิกส์ที่แข็งแกร่ง เราสามารถนําเสนอราคาที่แข่งขันสําหรับรายการ BOM ของคุณ
เราเชี่ยวชาญในการให้บริการ EMS กลยุทธ์ครบวงจร เพื่อตอบสนองความต้องการเฉพาะของลูกค้าของเรา.
