เน้น

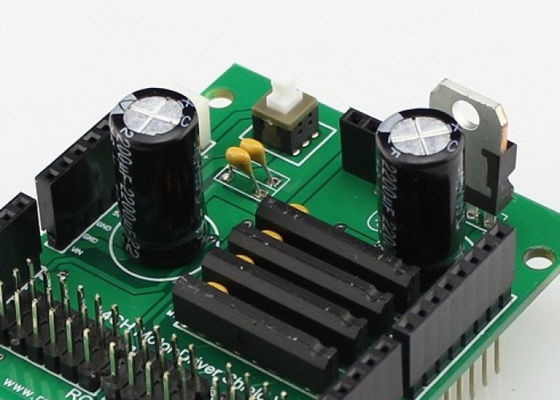

การประกอบส่วนประกอบ PCB ที่สามารถปรับแต่งได้
,การประกอบส่วนประกอบ PCB แบบอัตโนมัติเต็ม
,การประกอบแผ่นวงจรพิมพ์ที่สามารถปรับแต่งได้
-
วัสดุFR-4
-
สีสีเขียว, สีที่กำหนดเอง, สีฟ้าตามคำขอของคุณ
-
ความหนาของทองแดง1 ออนซ์,0.5-2.0 ออนซ์,1-3 ออนซ์,0.5-5 ออนซ์,0.5-4 ออนซ์
-
ความหนาของบอร์ด1.6 มม. 0.5~3.2 มม. 0.2-3.0 มม. 0.3~2.5 มม. 2.0 มม.
-
Min. นาที. line width ความกว้างของเส้น3mi, 4mil, 0.1mm, 0.1mm(Flash Gold)/0.15mm(HASL), 0.1 0mm
-
การใช้งานElectronics Device, Consumer Electronics, Electronical products, Industrial และอื่นๆ
-
สถานที่กำเนิดจีน
-
ชื่อแบรนด์XHT
-
ได้รับการรับรองISO、IATF16949、RoSH
-
หมายเลขรุ่นXHT-ชุดแผงวงจรพิมพ์-2
-
จำนวนสั่งซื้อขั้นต่ำค่าขั้นต่ำต่ำ
-
รายละเอียดการบรรจุกล่องที่มีถุงโฟม
-
เวลาการส่งมอบ5-8 วันทําการ
-
เงื่อนไขการชำระเงินT/T, Western Union, MoneyGram
-
สามารถในการผลิต600000＋ ชิ้น/ปาก
สามารถปรับปรุง PCB อัตโนมัติเต็มส่วนประกอบการประกอบ
Quick Turn Pcb/Multilayer Pcb/Fr-4/Pcba/OEM ของบอร์ดวงจร
SMT
SMT แพทช์แปรรูปจะซื้อส่วนประกอบตาม BOM, BOM ที่ได้รับจากลูกค้าและยืนยันแผนการผลิต PMC หลังจากที่งานเตรียมการเสร็จสิ้นเราจะเริ่มโปรแกรม SMT, ผลิตเลเซอร์เครือเหล็กและพิมพ์ผสมผสมตามกระบวนการ SMT
ส่วนประกอบจะติดตั้งบนแผ่นวงจรผ่าน SMT mount และการตรวจจับทางออนไลน์ AOI อัตโนมัติทางออนไลน์จะดําเนินการหากจําเป็นกุ้งอุณหภูมิเตา reflow ที่สมบูรณ์แบบถูกตั้งให้แผ่นวงจรไหลผ่านการปั่น reflow.
หลังจากการตรวจสอบ IPQC ที่จําเป็นแล้ว วัสดุ DIP สามารถผ่านผ่านแผ่นวงจรโดยใช้กระบวนการ DIP แล้วผ่านการผสมคลื่นจากนั้นก็ถึงเวลาที่จะดําเนินการที่จําเป็นในกระบวนการหลังเตา.
หลังจากที่กระบวนการทั้งหมดที่กล่าวข้างต้นเสร็จสิ้นแล้ว QA จะดําเนินการทดสอบอย่างครบถ้วนเพื่อรับรองคุณภาพของสินค้า
DIP
1,กระบวนการของการแปรรูป DIP คือ: การใส่รู →AOI→ การเชื่อมคลื่น → การตัด pin →AOI→ การแก้ไข → การล้าง → การตรวจสอบคุณภาพ
2หลังการเชื่อมคลื่น ผลิตภัณฑ์จะถูกสแกนโดยอุปกรณ์ AOI เพื่อให้แน่ใจว่าไม่มีความผิดพลาดเกิดขึ้น
สิ่งที่เราต้องการ:
* ไฟล์ Gerber ของ PCB เปลือย
* ใบแสดงสินค้าต้องรวม: เลขส่วนของผู้ผลิต ชนิดของส่วน ชนิดของบรรจุ
ตําแหน่งส่วนประกอบที่ระบุตามตัวหมายระบุและปริมาณ
* รายละเอียดขนาดของส่วนประกอบที่ไม่ใช่มาตรฐาน
* ภาพวาดการประกอบ รวมถึงข้อแจ้งการเปลี่ยนแปลง
* ขั้นตอนการทดสอบสุดท้าย (ถ้ามี)
| ความหนาของทองแดง | 1 oz~3 oz0.5-5 โอซ | วัสดุพื้นฐาน | FR4, อลูมิเนียม, TG, Rogers, CEM-1 |
| ความหนาของแผ่น | 1.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0mm | ขั้นต่ํา ความกว้างเส้น | 3m, 4mil, 0.1mm, 0.1mm ((Flash Gold) / 0.15mm ((HASL)) 0.1 10mm |
| ขั้นต่ํา ขนาดหลุม | 0.25mm, 0.1mm, 0.2mm, 0.15-0.2mm, 0.1mm-1mm | การบวกผิว | HASL, OSP, ENIG, HASL ไม่นําทอง |
| ขั้นต่ํา ระยะระหว่างเส้น | 0.003", 4มิล, 0.2มิล, 0.15มิล, 0.1มิล) | ชื่อสินค้า | บอร์ดวงจรพิมพ์ 94V0 PCB Design / PCB Manufacturing |
| การใช้งาน | อุปกรณ์อิเล็กทรอนิกส์ อิเล็กทรอนิกส์ผู้บริโภค ผลิตภัณฑ์อิเล็กทรอนิกส์ อุตสาหกรรม และอื่นๆ | หน้ากากผสม | สีฟ้า สีเขียว สีแดง สีฟ้า สีขาว สีดํา สีเหลือง สีเขียว/ดํา/ขาว/แดง/น้ําเงิน เป็นต้น |
| ชั้น | 1 ~ 20 ชั้น 1-24 ชั้น | โรห์ | ไม่มีหมู |
| PCBA คีย์เทิร์น | PCB + ซื้อส่วนประกอบ + การประกอบ + การบรรจุ | ||||
| รายละเอียดการประกอบ | สาย SMT และเส้นผ่านรู ISO | ||||
| ระยะเวลา | รุ่นแรก: 15 วันทําการ สั่งจํานวนมาก: 20 ~ 25 วันทําการ | ||||
| การทดสอบสินค้า | การทดสอบเครื่องบิน, การตรวจสอบ X-ray, การทดสอบ AOI, การทดสอบการทํางาน | ||||
| จํานวน | จํานวนขั้นต่ํา: 1pcs. รูปแบบ, สั่งเล็ก, สั่งจํานวนมาก, ทุกอย่างโอเค | ||||
| ไฟล์ที่เราต้องการ | PCB: ไฟล์ Gerber ((CAM, PCB, PCBDOC) | ||||
| ไฟล์ที่เราต้องการ | องค์ประกอบ: รายการวัสดุ (BOM list) | ||||
| ไฟล์ที่เราต้องการ | การประกอบ: ไฟล์ Pick-N-Place | ||||
| ขนาดแผ่น PCB | ขนาดขั้นต่ํา: 0.25 * 0.25 นิ้ว ((6 * 6mm) | ||||
| ขนาดสูงสุด: 20 * 20 นิ้ว ((500 * 500 มม.) | |||||
| ประเภท PCB Solder | พาสต์หล่อหล่อหล่อในน้ํา ไม่มีหมู RoHS | ||||
| ข้อมูลส่วนประกอบ | Passive ลดลงมา 0201 ขนาด | ||||
| ข้อมูลส่วนประกอบ | BGA และ VFBGA | ||||
| ข้อมูลส่วนประกอบ | เครื่องบรรทุกชิป/CSP ที่ไม่มีหมู | ||||
| ข้อมูลส่วนประกอบ | การประกอบ SMT 2 ด้าน | ||||
| ข้อมูลส่วนประกอบ | ปริมาณการกระแทก 0.8 มิลล์ | ||||
| ข้อมูลส่วนประกอบ | BGA ซ่อมแซมและรีบอล | ||||
| ข้อมูลส่วนประกอบ | การถอนและเปลี่ยนชิ้นส่วน | ||||
| แพ็คเกจส่วนประกอบ | ตัดเทป ท่อ รีล ส่วนลอย | ||||
| การประกอบ PCB | การเจาะ ---- การเปิดเผย ---- การเคลือบ ---- การติดต่อและการถอด ---- การเจาะ ---- การทดสอบไฟฟ้า ---- SMT ---- การเชื่อมคลื่น ---- การประกอบ ---- ICT ---- การทดสอบฟังก์ชัน ---- การทดสอบอุณหภูมิและความชื้น | ||||
Q: คุณใช้ไฟล์อะไรในการผลิต PCBA?
A: Gerber หรือ Eagle, รายการ BOM, PNP และตําแหน่งส่วนประกอบ
Q: คุณสามารถนําเสนอตัวอย่างได้หรือไม่?
A: ใช่, เราสามารถสั่งซื้อตัวอย่างสําหรับการทดสอบของคุณก่อนการผลิตจํานวนมาก.
Q: กี่เวลาผมสามารถได้รับคําอ้างอิงหลังจากส่ง Gerber, BOM และวิธีการทดสอบ?
A: ภายใน 6 ชั่วโมงสําหรับอัตราราส่วน PCB และประมาณ 24 ชั่วโมงสําหรับอัตราส่วน PCBA
Q: ผมสามารถรู้กระบวนการการผลิต PCBA ของผมได้อย่างไร?
A: 7-10 วันสําหรับการผลิต PCB และการซื้อส่วนประกอบ และ 10 วันสําหรับการประกอบ PCB และการทดสอบ
ถามครับ การออกแบบของผมปลอดภัยไหม เมื่อผมส่งมันมาให้คุณ?
ไฟล์ของคุณถูกเก็บไว้ในความปลอดภัยและความมั่นคงอย่างสมบูรณ์แบบ ในขณะที่ Kerongda มีมัน. ไฟล์ของคุณไม่เคยถูกแบ่งปันกับบุคคลที่สามใด ๆ,เนื่องจากพวกเขาเป็นทรัพย์สินของคุณเราเคารพลิขสิทธิ์ของไฟล์ของคุณ ลูกค้าควบคุมการกําจัดไฟล์เหล่านี้ ตามความต้องการและอนุมัติที่เขียนของคุณ
Q. การรับประกันคืออะไร?
การรับประกันเป็น 2 ปี
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
